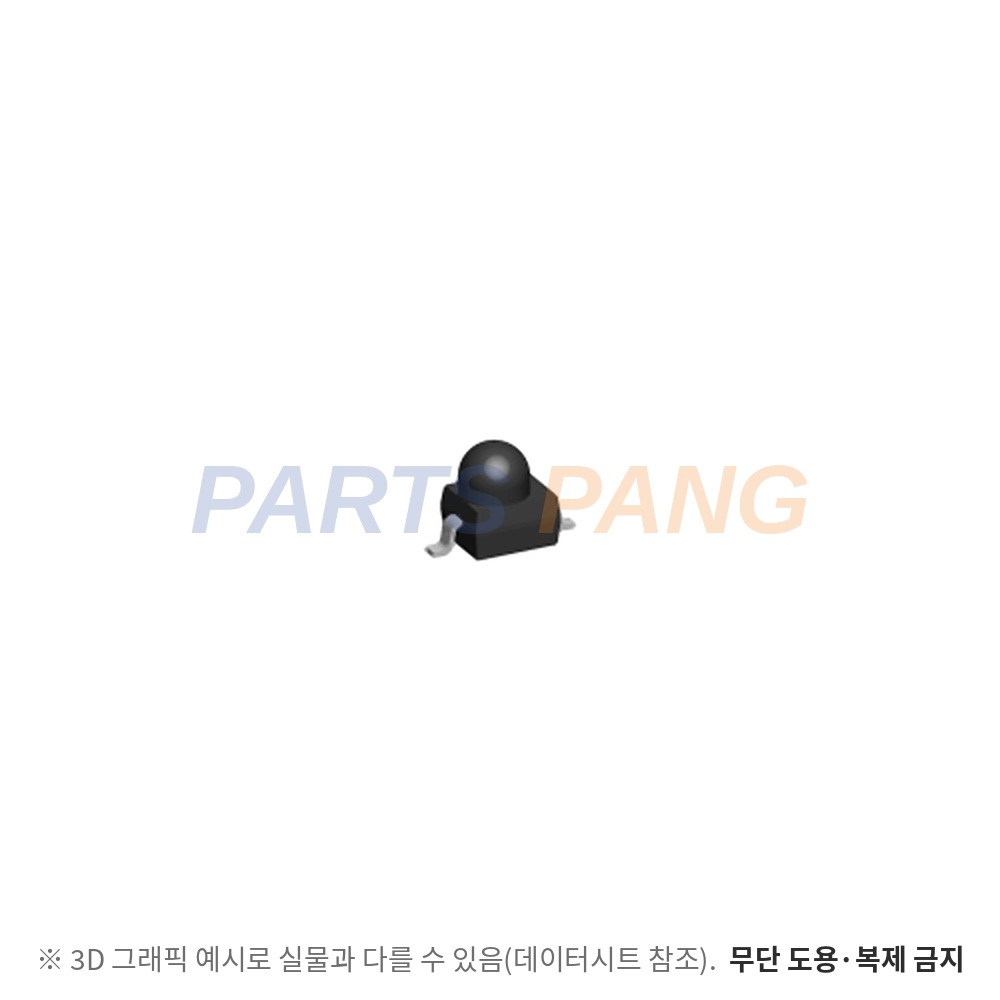

TEMT1020 은 Vishay Semiconductors 의 실리콘 NPN 포토트랜지스터로, Gullwing 패키지 품번입니다. 높은 방사 감도 · 870 nm to 950 nm 발광부에 맞춘 주광 차단 필터 · 빠른 응답 시간을 갖췄습니다. 전자 제어·구동 회로 검출기 · 주광 환경 IR 검출 · 포토인터럽터 · 카운터 용도에 씁니다.

광전류 IL

7.0 mA(@1 mW/cm²)

Ee = 1 mW/cm² · λ = 950 nm · VCE = 5 V 의 컬렉터 광전류 Ica 대표값이며 최소 2 mA 다

피크 감도 파장

880 nm

대표값이며 분광 감도 범위 λ0.5 는 730 nm to 1000 nm 다

응답 시간

ton 2.0 µs · toff 2.3 µs

VS = 5 V · IC = 5 mA · RL = 100 Ω 대표값이며 차단 주파수 fc 는 180 kHz 다

반감도 각 ϕ

±15°

대표값이다

포화 전압 VCEsat

0.3 V 이하

Ee = 1 mW/cm² · λ = 950 nm · IC = 0.1 mA 최댓값이다

암전류 ICEO

200 nA 이하

VCE = 20 V · E = 0 최댓값이며 대표 1 nA 다

컬렉터-이미터 용량 CCEO

3 pF

VCE = 5 V · f = 1 MHz · E = 0 대표값이다

컬렉터-이미터 전압 VCEO

70 V

전기 특성 표의 IC = 1 mA 최솟값이며 최대 정격표에는 VCEO 행이 없다

컬렉터 전류 IC

50 mA

최대 정격이며 피크 ICM 은 100 mA(tp/T = 0.5 · tp ≤ 10 ms) 다

동작 온도

-40 ℃ to +85 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -40 ℃ to +100 ℃ 다

소비전력 PV

100 mW

최대 정격(Tamb ≤ 55 ℃)이다

접합 온도 Tj

100 ℃

최대 정격이다

열저항 RthJA

400 K/W

PCB 실장 · 패드 4 mm × 4 mm 기준이다

패키지

Gullwing

외형 2.5 × 2 × 2.7 mm(L × W × H) 발주 정보 표의 패키지 형태다

실장

표면실장

Package type 「surface mount」 표기다

습기 민감도

MSL 3

J-STD-020 기준이며 플로어 라이프는 168 h 다

납땜 온도 Tsd

260 ℃

t ≤ 5 s 조건이다

값은 TEMT1000, TEMT1020, TEMT1030, TEMT1040 데이터시트(문서 81554 · 2011년 6월판)의 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 TEMT1020 은 테이프 앤 릴 포장 · 릴당 1000 pcs · MOQ 1000 pcs 입니다.
