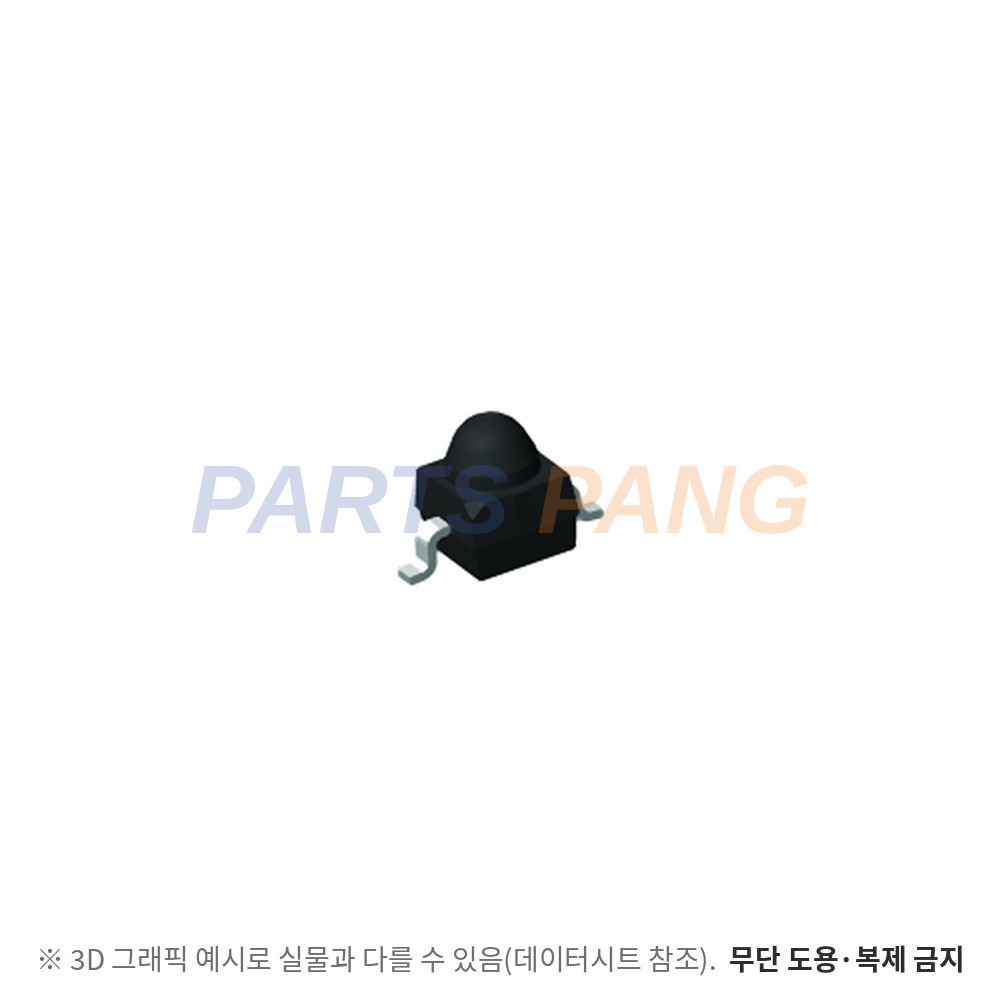

VEMT2020X01 은 Vishay Semiconductors 의 실리콘 NPN 포토트랜지스터로, Gullwing 패키지 품번입니다. AEC-Q101 인증 · 높은 방사 감도 · 830 nm to 950 nm 발광부에 맞춘 주광 차단 필터 · 빠른 응답 시간을 갖췄습니다. 차량용 검출기 · 포토인터럽터 · 소형 스위치 · 카운터 용도에 씁니다.

광전류 IL

6 mA(@1 mW/cm²)

Ee = 1 mW/cm² · λ = 950 nm · VCE = 5 V 의 컬렉터 광전류 Ica 대표값이며 범위 3 mA to 9 mA 다

피크 감도 파장

860 nm

대표값이며 분광 감도 범위 λ0.5 는 790 nm to 970 nm 다

반감도 각 ϕ

±15°

대표값이다

포화 전압 VCEsat

0.4 V 이하

IC = 0.05 mA 최댓값이다

암전류 ICEO

100 nA 이하

VCE = 5 V · E = 0 최댓값이며 대표 1 nA 다

컬렉터-이미터 용량 CCEO

25 pF

VCE = 0 V · f = 1 MHz · E = 0 대표값이다

온도 계수 TkIca

1.1 %/K

Ee = 1 mW/cm² · λ = 950 nm · VCE = 5 V 대표값이다

컬렉터-이미터 전압 VCEO

20 V

최대 정격이며 이미터-컬렉터 전압 VECO 는 7 V 다

컬렉터 전류 IC

50 mA

최대 정격이다

동작 온도

-40 ℃ to +100 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -40 ℃ to +100 ℃ 다

소비전력 PV

100 mW

최대 정격(Tamb ≤ 75 ℃)이다

접합 온도 Tj

100 ℃

최대 정격이다

열저항 RthJA

250 K/W

J-STD-051 기준이다

패키지

Gullwing

외형 2.3 × 2.3 × 2.8 mm(L × W × H) 발주 정보 표의 패키지 형태다

실장

표면실장

Package type 「surface mount」 표기다

습기 민감도

MSL 2a

J-STD-020 기준이며 플로어 라이프는 4주 다

납땜 온도 Tsd

260 ℃

리플로 납땜 프로파일 조건이다

값은 VEMT2000X01, VEMT2020X01 데이터시트(문서 81595 · 2011년 8월판)의 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 VEMT2020X01 은 테이프 앤 릴 포장 · 릴당 6000 pcs · MOQ 6000 pcs 입니다. 응답 시간은 표 값이 없고 Fig. 4 「Rise/Fall Time vs. Collector Current」 그래프로만 나옵니다.
