TLP112A 은 Toshiba 의 미니 플랫 외형 고속 포토 IC 출력 포토커플러 입니다. 고출력 적외 LED 와 포토다이오드-트랜지스터 한 칩 검출기를 짝지어 전파 지연 최대 0.8 µs(RL 1.9 kΩ)를 보증하며 외부 저항으로 TTL 과 맞출 수 있습니다. 계측·제어 기기 인터페이스, 디지털 로직 절연, 라인 수신, 스위칭 전원 궤환에 씁니다.

채널 개수

1 채널

5 핀(1 애노드 · 3 캐소드 · 4 이미터(GND) · 5 컬렉터(출력) · 6 VCC) · 출력 트랜지스터에 별도 전원 VCC

전류 전달비(CTR)

20 % 이상

IF 16 mA · VCC 4.5 V · VO 0.4 V · 25 ℃ 최소값 · 로우 출력 전압 최대 0.4 V(IO 2.4 mA)

전압 - 출력(최대)

15 V

출력 전압 · 전원 전압 절대 최대 -0.5~15 V · 하이 출력 누설 최대 500 nA(5.5 V) · 5 µA(15 V) · 50 µA(15 V · 70 ℃)

전류 - 출력/채널

8 mA

출력 전류 절대 최대 · 첨두 16 mA · 출력 손실 100 mW(70 ℃ 부터 -1.8 mW/℃) · 하이 전원 전류 최대 1 µA

전압 - 순방향(Vf)(통상)

1.42 V

IF 16 mA 대표 · 범위 1.22~1.72 V · 온도 계수 대표 -2 mV/℃ · 역전류 최대 10 µA(3 V)

전파 지연

최대 0.8 µs

tpHL · tpLH 각각 · IF 0↔16 mA · VCC 5 V · RL 1.9 kΩ · 공통 모드 과도 내성 대표 1500 V/µs(200 Vp-p · RL 4.1 kΩ)

작동 온도

-55~100 ℃

보관 -55~125 ℃ · 리드 납땜 260 ℃ 10 초 · 절연 내압 2500 Vrms(AC 60 초)입력 전류 20 mA(70 ℃ 부터 -0.36 mA/℃) · 펄스 40 mA(듀티 50 % · 1 ms) · 순간 1 A(1 µs 이하) · 역전압 5 V · 입력 손실 45 mW

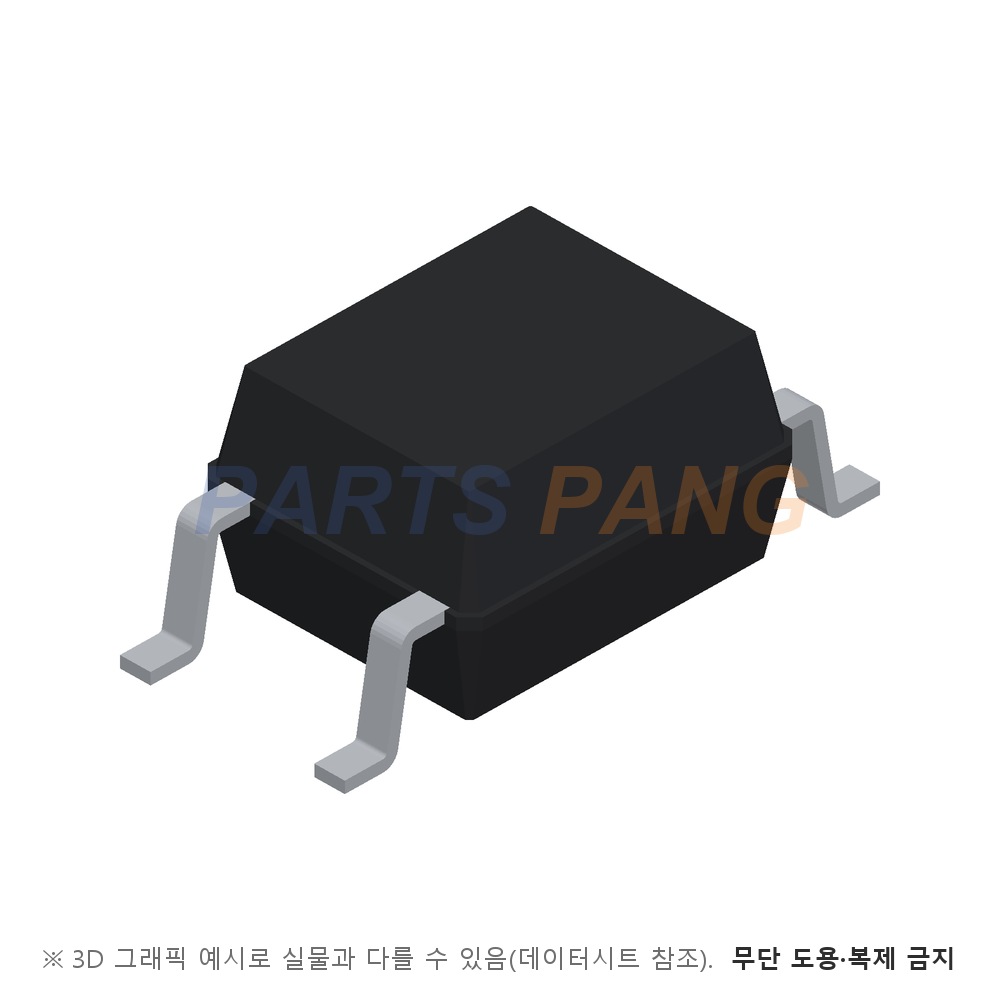

패키지

MFSOP6

도시바 외형 11-4C2(5 핀 미니 플랫) · 무게 대표 0.09 g

실장

표면실장

검출기가 포토다이오드와 트랜지스터를 한 칩에 담은 구조라 일반 포토 트랜지스터 출력형보다 빠르다. 절연 저항 5×10¹⁰ Ω 이상 · 입출력 용량 대표 0.8 pF 이다. 1989-05 양산 시작 품번이며 첨부는 2019-06-10 판이다.
