TLP127 은 Toshiba 의 미니 플랫 외형 다링턴 출력 고내압 포토커플러 입니다. 적외 LED 와 베이스-이미터 저항을 넣은 다링턴 포토 트랜지스터를 짝지어 컬렉터-이미터 전압 300 V · 전류 전달비 최소 1000 % 를 함께 갖췄습니다. PLC 직류 출력 모듈과 통신 회로용이며 MFSOP6 외형 표면실장 입니다.

채널 개수

1 채널

적외 LED 와 다링턴 포토 트랜지스터 한 조 · 4 핀(1 애노드 · 3 캐소드 · 4 이미터 · 6 컬렉터)

전류 전달비(CTR)

1000 % 이상

IF 1 mA · VCE 1 V 최소값 · 대표 4000 %(최대 규정 없음) · 포화 CTR 최소 500 %(IF 10 mA · VCE 1 V)

전압 - 출력(최대)

300 V

컬렉터-이미터 절대 최대 · 항복 최소 300 V(0.1 mA) · 이미터-컬렉터 0.3 V · 권장 전원 최대 200 V · 암전류 최대 200 nA(200 V) · 20 µA(85 ℃)

전류 - 출력/채널

150 mA

컬렉터 전류 절대 최대 · 권장 최대 120 mA · 컬렉터 손실 150 mW · 포화 전압 최대 1.0 V(10 mA · IF 1 mA) · 1.2 V(100 mA · IF 10 mA)

전압 - 순방향(Vf)(통상)

1.15 V

IF 10 mA 대표 · 범위 1.0~1.3 V · 역전류 최대 10 µA(5 V) · 권장 IF 대표 16 최대 25 mA

상승/하강 시간(통상)

40 µs · 15 µs

VCC 10 V · IC 10 mA · RL 100 Ω 대표 · 턴온 50 · 턴오프 15 µs · RL 180 Ω · IF 16 mA 에서 턴온 5 · 축적 40 · 턴오프 80 µs

작동 온도

-55~100 ℃

권장 동작 -25~85 ℃ · 보관 -55~125 ℃ · 접합 125 ℃ · 리드 납땜 260 ℃ 10 초 · 총 손실 200 mW입력 전류 50 mA(53 ℃ 부터 -0.7 mA/℃) · 펄스 1 A · 역전압 5 V · 절연 내압 2500 Vrms(AC 60 초)

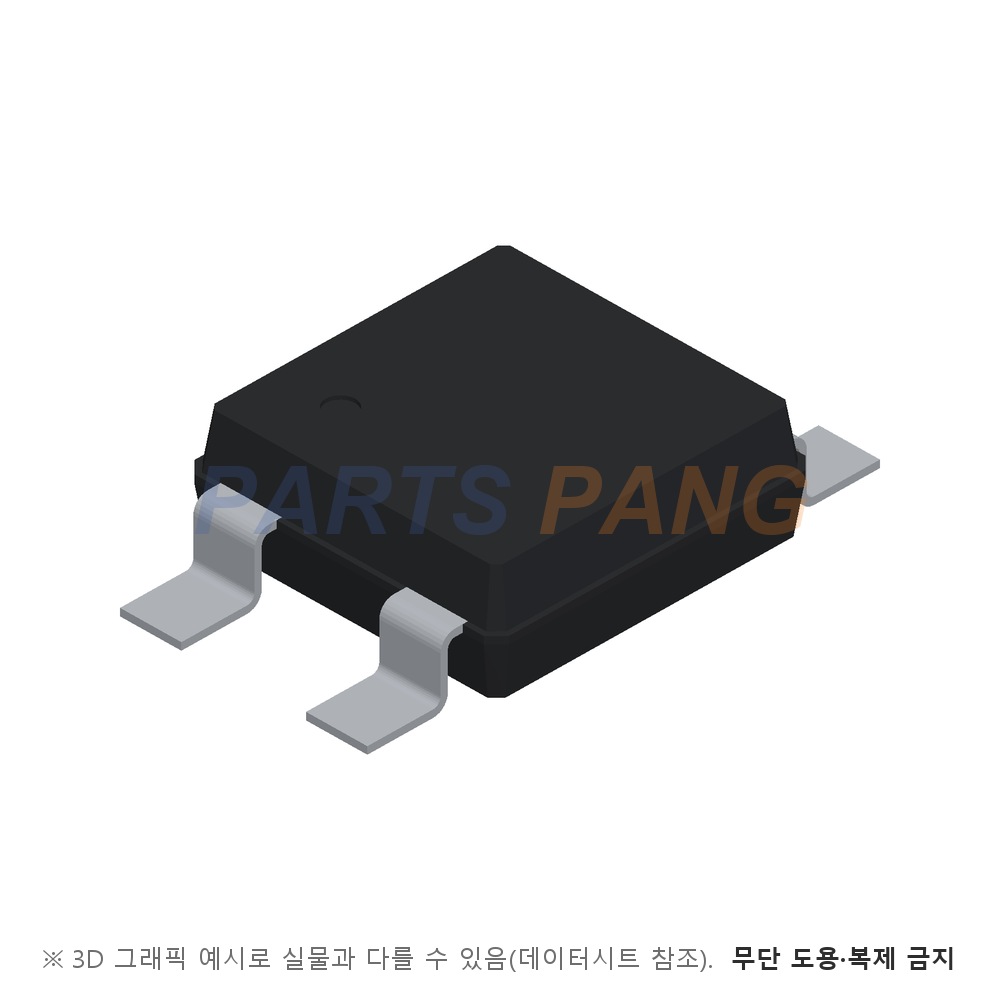

패키지

MFSOP6

도시바 외형 11-4C1(4 핀 미니 플랫) · 무게 대표 0.09 g

실장

표면실장

CTR 이 1000 % 이상이라 IF 1 mA 로 10 mA 이상을 흘리고 300 V 내압으로 고전압 부하를 직접 받는다. 대신 다링턴이라 포화 전압이 최대 1.0~1.2 V 로 크고 상승 시간이 대표 40 µs 로 느리다. VDE 인증은 옵션 V4 를 지정한 품번의 것이다. 1988-04 양산 시작 품번이며 첨부는 2017-10-16 판이다.
