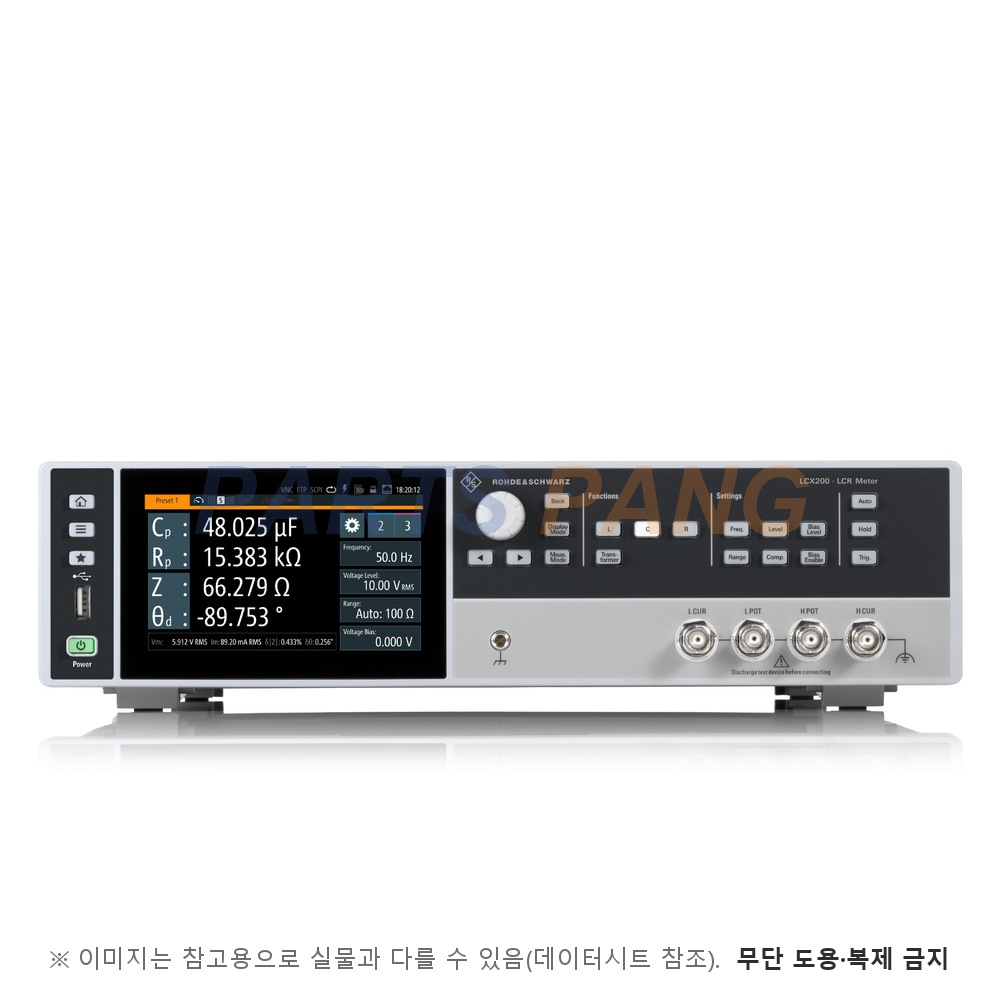

이 LCX200COM은 R&S LCX200 LCR 미터에 고급 분석(LCX-K106), 디지털 I/O·판별(LCX-K107), 확장 바이어스(LCX-K108) 옵션을 묶은 번들입니다. 수동 부품의 임피던스·용량·인덕턴스 측정과 생산 선별, 바이어스 특성 평가에 쓰입니다.

측정 항목

L, C, R, Z, X, Y, D, Q, θ, Rdc

G, B, 변압기 M·N 포함

측정 주파수

DC, 4 Hz ~ 10 MHz

기본 정확도

±0.05 %

임피던스 기준, 위상 ±0.03°, Rdc ±0.1 %

형태

벤치탑

인터페이스

USB, LAN

USB-TMC·USB-CDC, GPIB는 NG-B105 옵션

측정 범위

10 mΩ ~ 100 MΩ

소스 임피던스 100 Ω·10 Ω 전환

시험 신호 전압

10 mV ~ 10 V

1 MHz 이하, 5 MHz 초과는 100 mV~1 V

내부 바이어스 전압

0 ~ 10 V

내부 바이어스 전류

0 ~ 200 mA

외부 바이어스 전압

0 ~ +40 V

측정 시간

≤4 ms

Superfast 모드, 시험 주파수 1 kHz 이상

스윕

주파수·전압·바이어스, 최대 65,536 포인트

데이터 로깅

최대 10 sample/s

판별 (Binning)

최대 8 bins

공칭값·절대값 모드

디지털 I/O

15핀 D-Sub

보정

개방, 단락, 부하

동시 표시

측정값 4개

전원

AC 100 ~ 240 V, 50 ~ 60 Hz

소비 전력

최대 60 W

디스플레이

5인치 800 × 480 터치

크기 (W×H×D)

362 × 99 × 357 mm

무게

2.7 kg

동작 온도

+5 ~ +40℃

이 번들은 R&S 구성표 기준 최대 측정 주파수 10 MHz입니다. LCX200 단품 기본형은 DC, 4 Hz ~ 500 kHz이고 주파수 옵션(K201 1 MHz, K210 10 MHz)으로 넓어지며, 형제 모델 LCX100은 300 kHz까지입니다.
