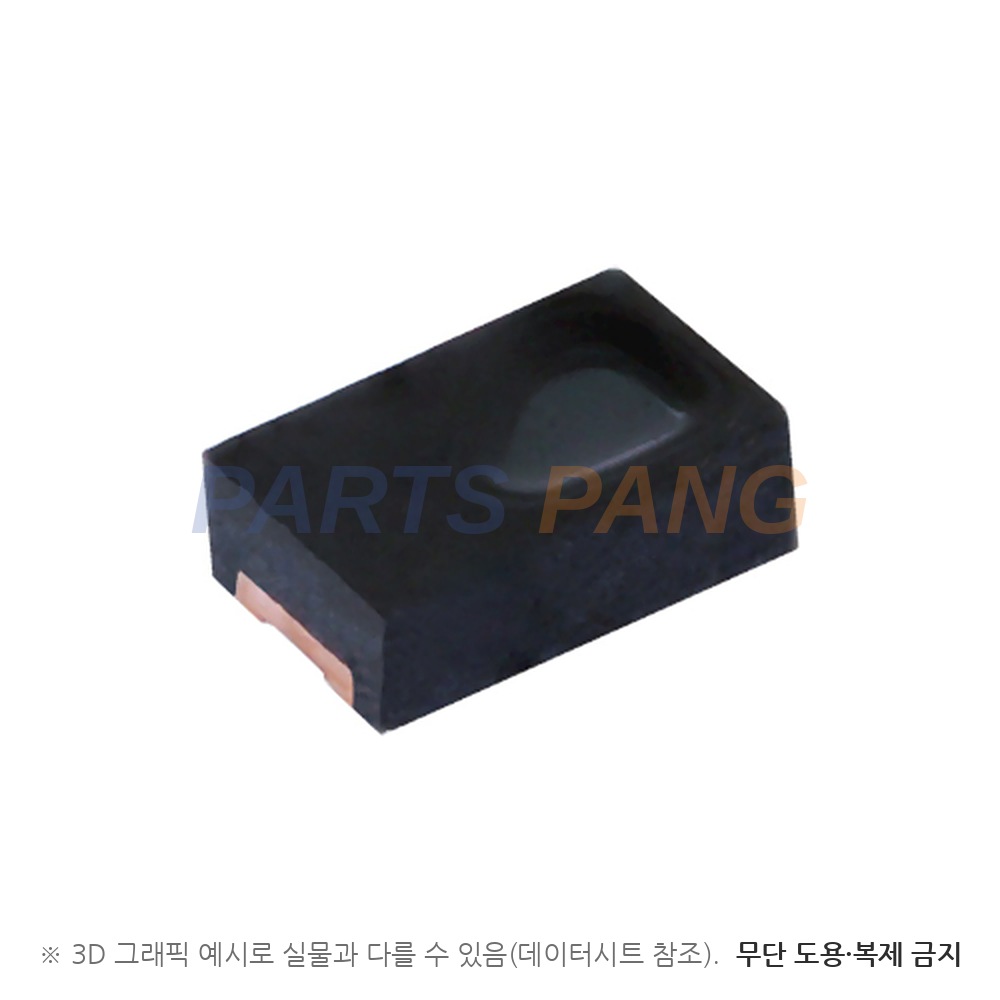

VEMD4200FX01 은 Vishay Semiconductors 의 PIN 포토다이오드형 주변광 센서로, 외형 2 × 1.25 × 0.7 mm 품번입니다. AEC-Q101 인증 · 감광 면적 0.42 mm² · 사람 눈 감도에 맞춘 분광 특성을 갖췄습니다. 백라이트 디밍 · 자동 조명 제어 · 차량용 센서 용도에 씁니다.

출력 방식

PIN 포토다이오드 광전류

설명의 「PIN photodiode」 로 역방향 광전류 Ira 를 낸다

감도

0.07 µA(@100 lx)

Ev = 100 lx · CIE 표준광 A · VR = 5 V 대표값이며 Ee = 1 mW/cm² · λ = 530 nm · VR = 5 V 에서 범위 0.95 µA to 1.85 µA · 대표 1.35 µA 다

피크 감도 파장

540 nm

대표값이며 분광 감도 범위 λ0.5 는 400 nm to 660 nm 다

반감도 각 ϕ

±55°

대표값이다

암전류 Iro

5 nA 이하

VR = 10 V · E = 0 lx 최댓값이며 대표 0.1 nA 다

상승/하강 시간

tr 100 ns · tf 100 ns

VR = 10 V · RL = 50 Ω · λ = 525 nm 대표값이다

다이오드 용량 CD

115 pF

VR = 0 V · f = 1 MHz · E = 0 lx 대표값이다

동작 온도

-40 ℃ to +110 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -40 ℃ to +110 ℃ 다

역전압 VR

20 V

최대 정격이며 항복 전압 V(BR) 은 IR = 100 µA · E = 0 lx 에서 최소 20 V 다

ESD 내압 HBM

2 kV 이상

± 2000 V · 1.5 kΩ · 100 pF · 3 pulses 조건이다

접합 온도 Tj

110 ℃

최대 정격이다

패키지

0805

외형 2 × 1.25 × 0.7 mm(L × W × H) 패키지다

실장

표면실장

FEATURES 의 Package type 「surface-mount」 표기다

습기 민감도

MSL 3

J-STD-020 기준이며 플로어 라이프는 168 h 다

납땜 온도 Tsd

260 ℃

리플로 납땜 프로파일 조건이다

값은 VEMD4200FX01 데이터시트(문서 84950 · 2022년 11월판)의 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 VEMD4200FX01 은 테이프 앤 릴 포장 · 릴당 3000 pcs · MOQ 3000 pcs 입니다. 수광 소자라 측정 범위(조도) · 공급 전압 · 소비 전류 행이 없습니다.
