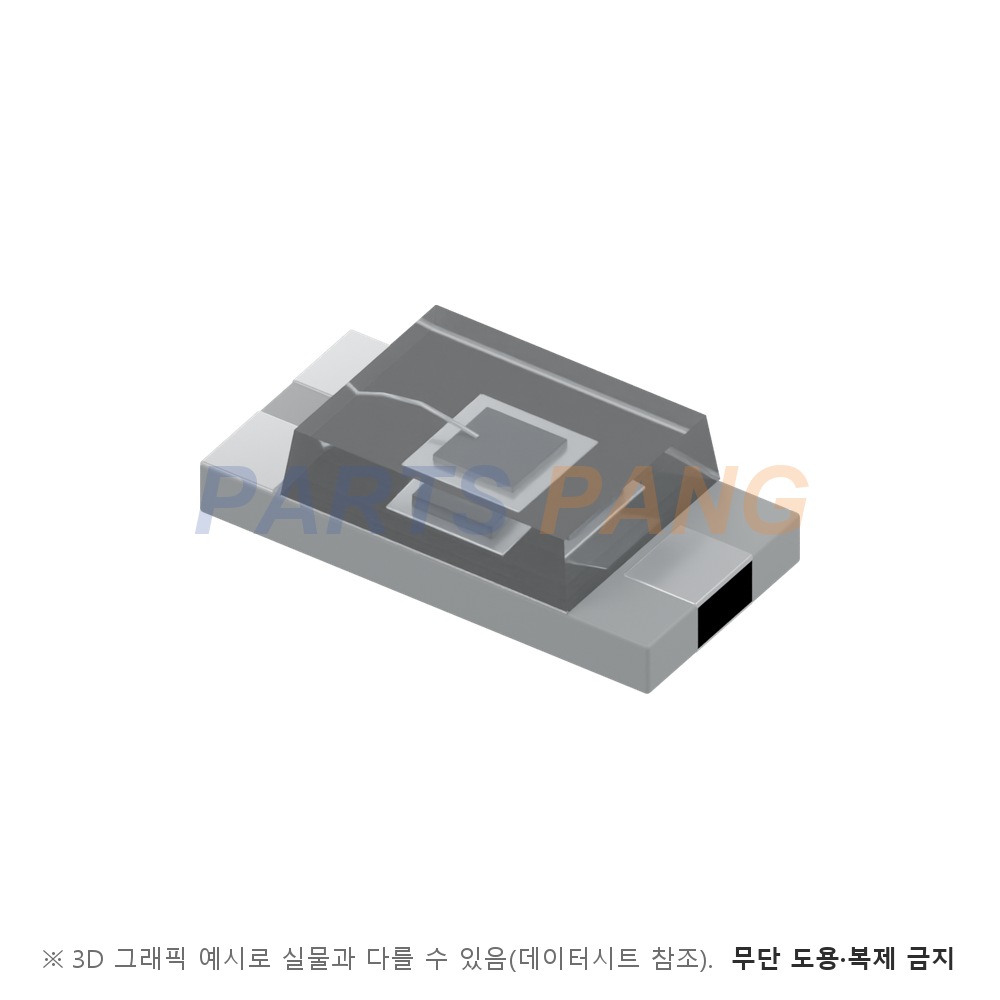

TEMT6000X01 은 Vishay Semiconductors 의 포토트랜지스터형 주변광 센서로, 외형 4 × 2 × 1.05 mm 품번입니다. AEC-Q101 인증 · 높은 광감도 · 사람 눈 감도에 맞춘 분광 특성을 갖췄습니다. LCD · 키패드 백라이트 디밍과 산업용 조명 on/off 제어 · 차량용 센서 · 휴대폰 · 노트북 용도에 씁니다.

출력 방식

포토트랜지스터 아날로그 전류

실리콘 NPN 에피택셜 플레이너 포토트랜지스터의 광전류 IPCE 출력이다

감도

50 µA(@100 lx)

EV = 100 lx · CIE 표준광 A · VCE = 5 V 대표값이며 EV = 20 lx · CIE 표준광 A · VCE = 5 V 에서 범위 3.5 µA to 16 µA · 대표 10 µA 다

피크 감도 파장

570 nm

대표값이며 분광 감도 범위 λ0.5 는 440 nm to 800 nm 다

반감도 각 ϕ

±60°

대표값이다

암전류 ICEO

50 nA 이하

VCE = 5 V · E = 0 최댓값이며 대표 3 nA 다

온도 계수 TKIPCE

1.18 %/K

CIE 표준광 A 1.18 %/K · 백색 LED 0.9 %/K 대표값이다

컬렉터-이미터 용량 CCEO

16 pF

VCE = 0 V · f = 1 MHz · E = 0 대표값이다

포화 전압 VCEsat

0.1 V

EV = 20 lx · CIE 표준광 A · IPCE = 1.2 µA 대표값이다

동작 온도

-40 ℃ to +100 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -40 ℃ to +100 ℃ 다

컬렉터-이미터 전압 VCEO

6 V

최대 정격이며 이미터-컬렉터 전압 VECO 는 1.5 V 다

컬렉터 전류 IC

20 mA

최대 정격이다

소비전력 PV

100 mW

Tamb = 25 ℃ 최대 정격이다

접합 온도 Tj

100 ℃

최대 정격이다

열저항 RthJA

450 K/W

PCB 실장 · 패드 4 mm × 4 mm 기준이다

패키지

1206

외형 4 × 2 × 1.05 mm(L × W × H) 패키지다

실장

표면실장

FEATURES 의 Package type 「surface mount」 표기다

습기 민감도

MSL 3

J-STD-020 기준이며 플로어 라이프는 168 h 다

납땜 온도 Tsd

260 ℃

리플로 납땜 프로파일 조건이다

값은 TEMT6000X01 데이터시트(문서 81579 · 2011년 8월판)의 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 TEMT6000X01 은 테이프 앤 릴 포장 · 릴당 3000 pcs · MOQ 3000 pcs 입니다. 수광 소자라 측정 범위(조도) · 공급 전압 · 소비 전류 행이 없습니다. 광전류 · 암전류는 VCE = 5 V 조건입니다.
