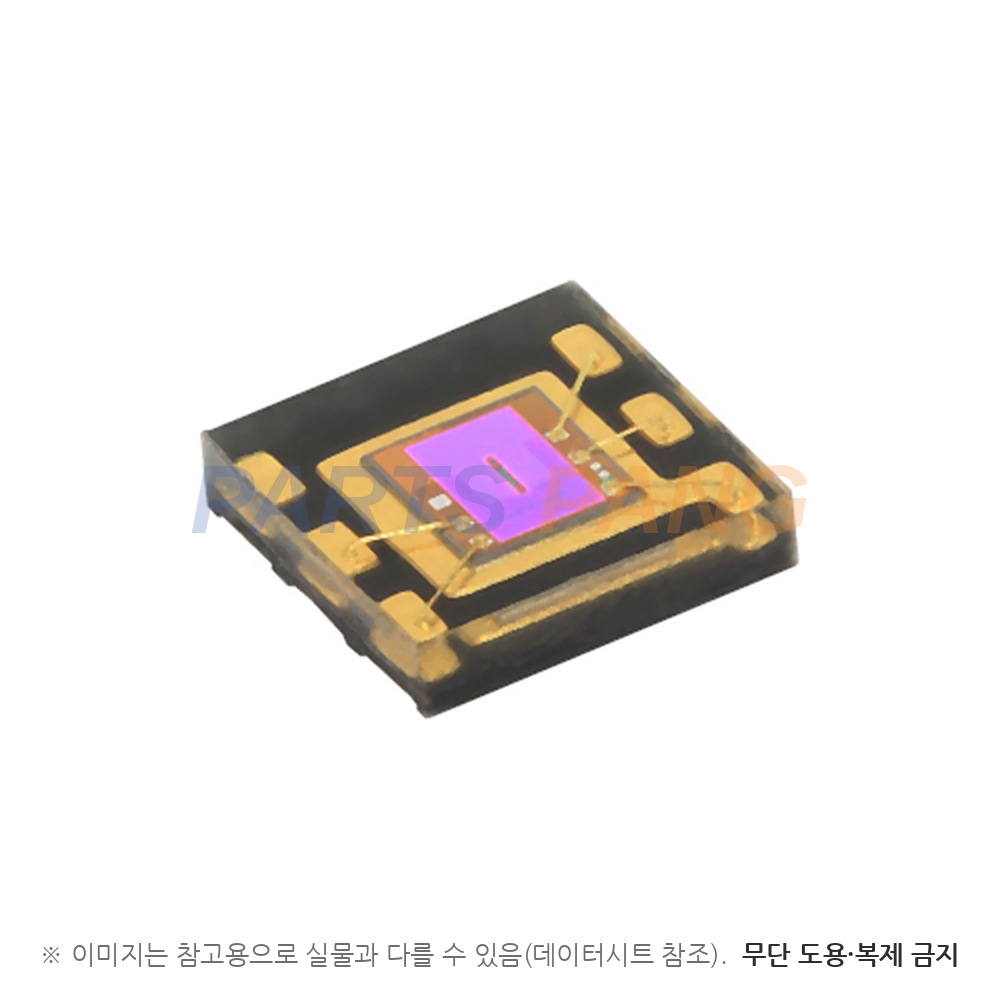

VEML6035 는 Vishay Semiconductors 의 저전력 · 고감도 I2C 주변광 센서로, 2.0 × 2.0 × 0.4 mm 패키지 품번입니다. I2C 통신 · 대표 0.5 µA 의 낮은 대기 전류 · 분해능 0.0004 lux/bit 의 고감도(저투과 렌즈 설계 대응) · 100 Hz · 120 Hz 플리커 잡음 제거를 갖췄습니다. 착색 유리 아래 모바일 기기 백라이트 디밍 · 산업용 조명 on/off 제어 · 소비자·컴퓨팅·산업 기기 광 스위치 용도에 씁니다.

출력 방식

16 bit I2C 디지털

PRODUCT SUMMARY 출력 코드 「16 bit, I2C」 이며 7 bit 주소는 0x29 다

측정 범위

최대 6710 lx

PRODUCT SUMMARY 값이며 최대 조도는 GAIN = 0 · DG = 0 · SENS = 1 조건이다

감도

0.0004 lx/step

GAIN = 1 · DG = 1 · SENS = 0 · IT = 800 ms 의 최소 분해능이며 최소 검출 조도는 0.004 lx 다

공급 전압

1.7 V to 3.6 V

대표 1.8 V · I2C 버스 전압 1.7 V to 3.6 V · 최대 정격 4 V 다

소비 전류

170 µA

VDD = 1.8 V · CHANNEL_EN = 0 (ALS only) 대표값이며 셧다운 전류는 대표 0.5 µA · 절전 모드(VDD = 1.8 V · CHANNEL_EN = 0 (ALS only) · PSM = 1 = EN · IT = 100 ms · PSM_WAIT = 3.2 s) 동작 전류는 대표 90 µA 다

출력 채널

ALS · WHITE(백색)

채널마다 16 bit 결과를 따로 읽는다

인터럽트 출력

개방 드레인 INT 핀

상 · 하한 문턱 인터럽트 출력이다

동작 온도

-25 ℃ to +85 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -25 ℃ to +85 ℃ 다

전체 전력 손실 Ptot

50 mW

최대 정격(Tamb ≤ 25 ℃)이다

접합 온도 Tj

85 ℃

최대 정격이다

패키지

2.0 × 2.0 × 0.4 mm

외형(L × W × H) 표면실장 패키지다

실장

표면실장

FEATURES 의 Package type 「surface-mount」 표기다

습기 민감도

MSL 3

J-STD-020 기준이며 플로어 라이프는 168 h 다

값은 VEML6035 데이터시트(문서 84889 · 2019년 11월판)의 PRODUCT SUMMARY · 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 VEML6035 는 테이프 앤 릴 포장 · MOQ 3000 입니다. 이 데이터시트에는 피크 감도 파장 수치가 없고 분광 감도 곡선만 있습니다.
