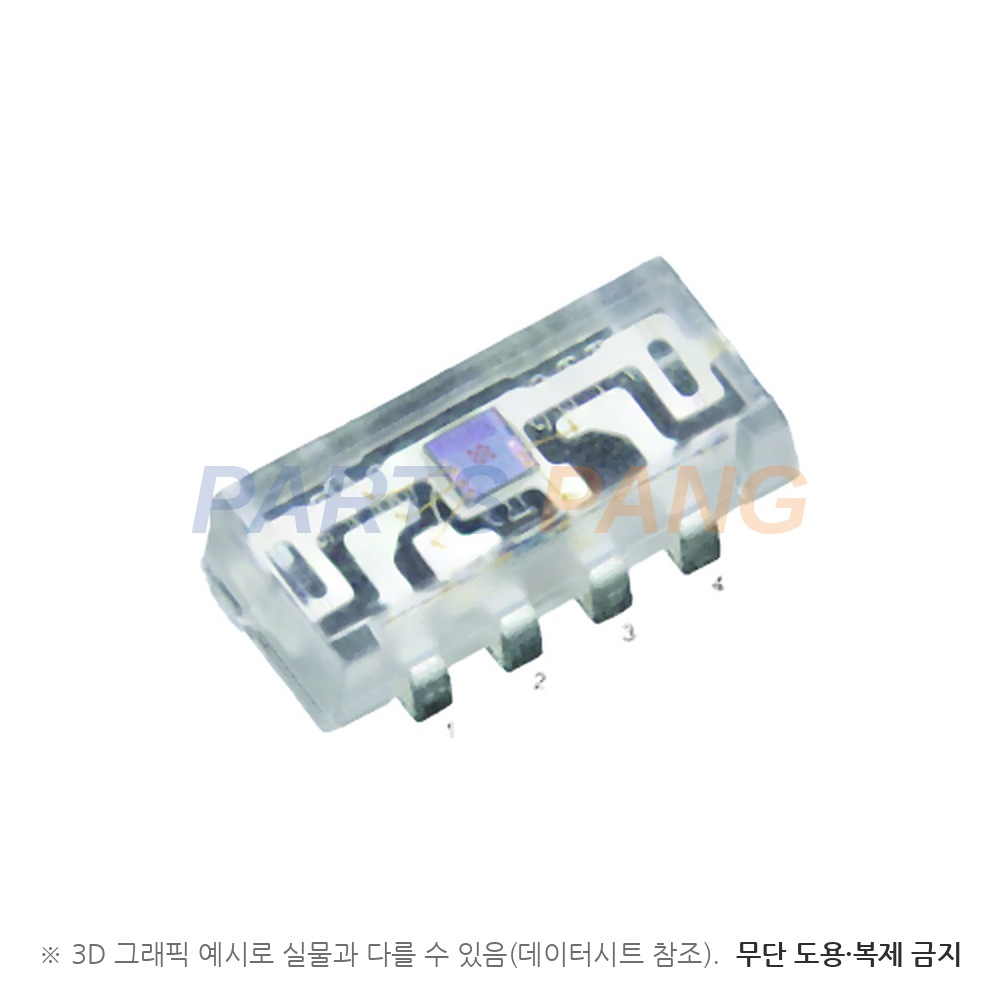

VEML7700-TR 은 Vishay Semiconductors 의 I2C 인터페이스 고정밀 주변광 센서로, 6.8 × 2.35 × 3.0 mm 패키지 품번입니다. I2C 통신 · 대표 0.5 µA 의 낮은 셧다운 전류 · 사람 눈에 가까운 응답의 Filtron 기술 · ALS 출력 편차 10 % 이하의 O-Trim 기술을 갖췄습니다. TV·스마트폰 등 백라이트 디밍 · 산업용 조명 on/off 제어 · 소비자·컴퓨팅·산업 기기 광 스위치 용도에 씁니다.

출력 방식

16 bit I2C 디지털

PRODUCT SUMMARY 출력 코드 「16 bit, I2C」 이며 7 bit 주소는 0x10 다

측정 범위

0 lx to 120 000 lx

PRODUCT SUMMARY 값이며 최대 조도는 ALS_GAIN = “10” 조건이다

감도

0.0036 lx/step

ALS_GAIN = “01” 의 최소 분해능이며 최소 검출 조도는 0.0072 lx 다

공급 전압

2.5 V to 3.6 V

대표 3.3 V · I2C 버스 전압 1.7 V to 3.6 V · 최대 정격 4 V 다

소비 전류

45 µA

VDD = 3.3 V · PSM_EN = 0 · refresh time 100 ms 대표값이며 셧다운 전류는 대표 0.5 µA · 절전 모드(VDD = 3.3 V · PSM = 11 · refresh time 4100 ms) 동작 전류는 대표 2 µA 다

출력 채널

ALS · WHITE(백색)

채널마다 16 bit 결과를 따로 읽는다

적분 시간

25 ms to 800 ms

레지스터로 고르는 적분 시간 범위다

분해능 범위

0.0036 to 0.0288 lx/cnt

이득 · 적분 시간 설정별 분해능 표의 양 끝 값이다

인터럽트 핀

없음

「Interrupt pin not available for VEML7700」 표기다

동작 온도

-25 ℃ to +85 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -25 ℃ to +85 ℃ 다

전체 전력 손실 Ptot

50 mW

최대 정격(Tamb ≤ 25 ℃)이다

접합 온도 Tj

100 ℃

최대 정격이다

패키지

6.8 × 2.35 × 3.0 mm

외형(L × W × H) · FEATURES 의 side view 패키지 표기 표면실장 패키지다

실장

표면실장

FEATURES 의 Package type 「surface-mount」 표기다

습기 민감도

MSL 4

J-STD-020 기준이며 플로어 라이프는 72 h 다

값은 VEML7700 데이터시트(문서 84286 · 2019년 9월판)의 PRODUCT SUMMARY · 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 VEML7700-TR 은 테이프 앤 릴 포장 · MOQ 2300 입니다. 발주 정보 표 비고는 「Side view」(측면 방향 테이핑)이며 같은 문서의 -TT 는 「Top view」 입니다. 이 데이터시트에는 피크 감도 파장 수치가 없고 분광 감도 곡선만 있습니다.
