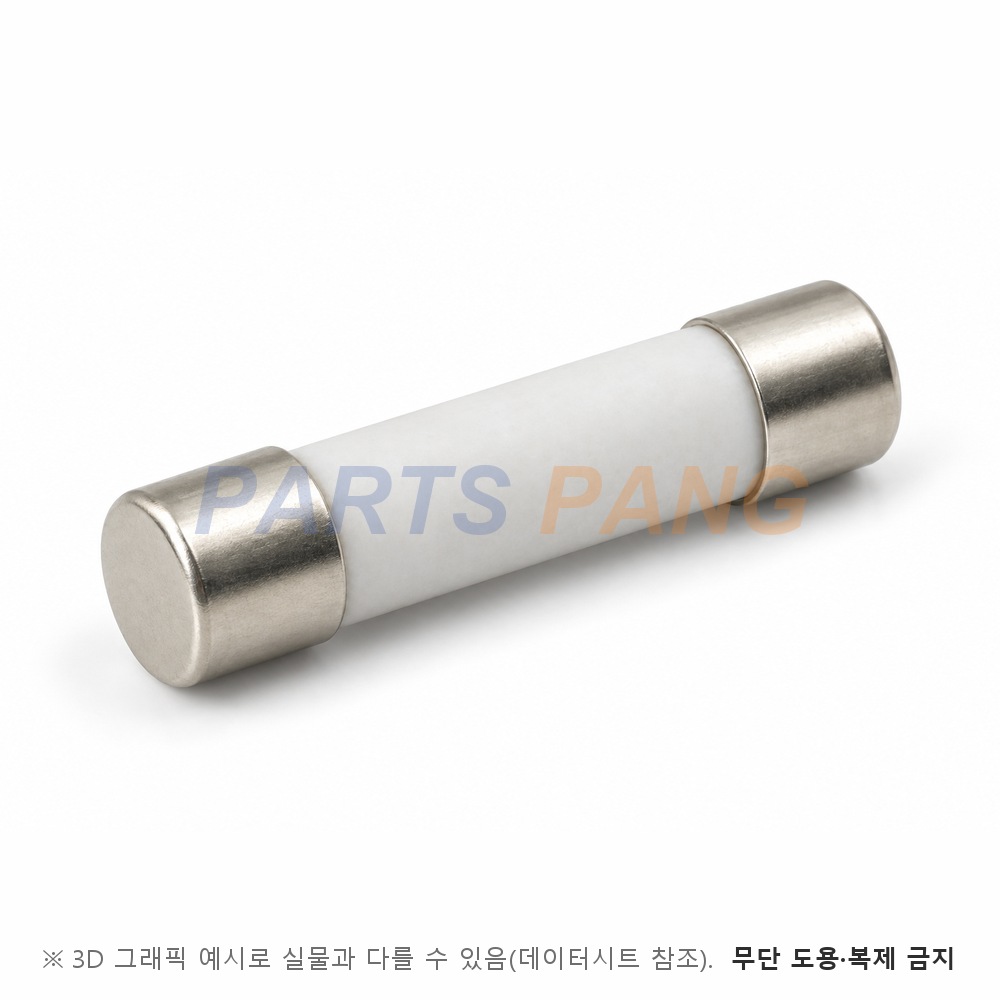

021502.5MXP 는 Littelfuse 215 계열 지연형 퓨즈입니다. IEC 규격에 맞춰 설계된 5×20 mm 세라믹 몸체 지연형 카트리지 퓨즈로, 돌입 전류를 견디고 차단 용량이 높으며 IEC 60127-2 Sheet 5 를 만족합니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

2.5 A

정격 전류다

정격 전압

250 V

Voltage Rating 칸 값이다

차단 시간 특성

지연형 (Time-Lag)

데이터시트 표기 기준이다

저항값

0.0386 Ω

공칭 냉간 저항이다

용단 I²t

22.290 A²s

공칭 용단 I²t 다

전압 강하

180 mV 이하

정격 전류 기준 최대값이다

차단 용량

1500 A @ 250 VAC

교류 250 V 기준이다

용단 시간

210% 30분 이내

150% 60분 이상 · 275% 0.75~80초 · 400% 0.095~5초 · 1000% 10~150 ms 다

전력 손실

2.5 W 이하

1.5 × In 기준 최대값이다

사용 온도

-55 ~ +125 ℃

사용 온도 범위다

패키지

5×20 mm 카트리지

세라믹 몸체 · 니켈 도금 황동 캡

치수

Ø5.2 × 20 mm

캡 길이 5.1 mm · 캡 지름 5.2 mm

실장

퓨즈 홀더 장착

벌크 1000개(MX) · 클립 · 홀더 · 블록용 카트리지

이 품번의 값은 Littelfuse 215 계열 데이터시트(개정 11/30/21)의 주문 · 전기 특성표에서 021502.5MXP 행을 읽었습니다. 적용처로 가전 · 사용 기기의 부품 · 내부 회로를 개별 보호하는 보조 보호 를 들고 있으며 인증은 cURus(E10480) · CSA · PSE · CCC · KC · CE 등 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오.
