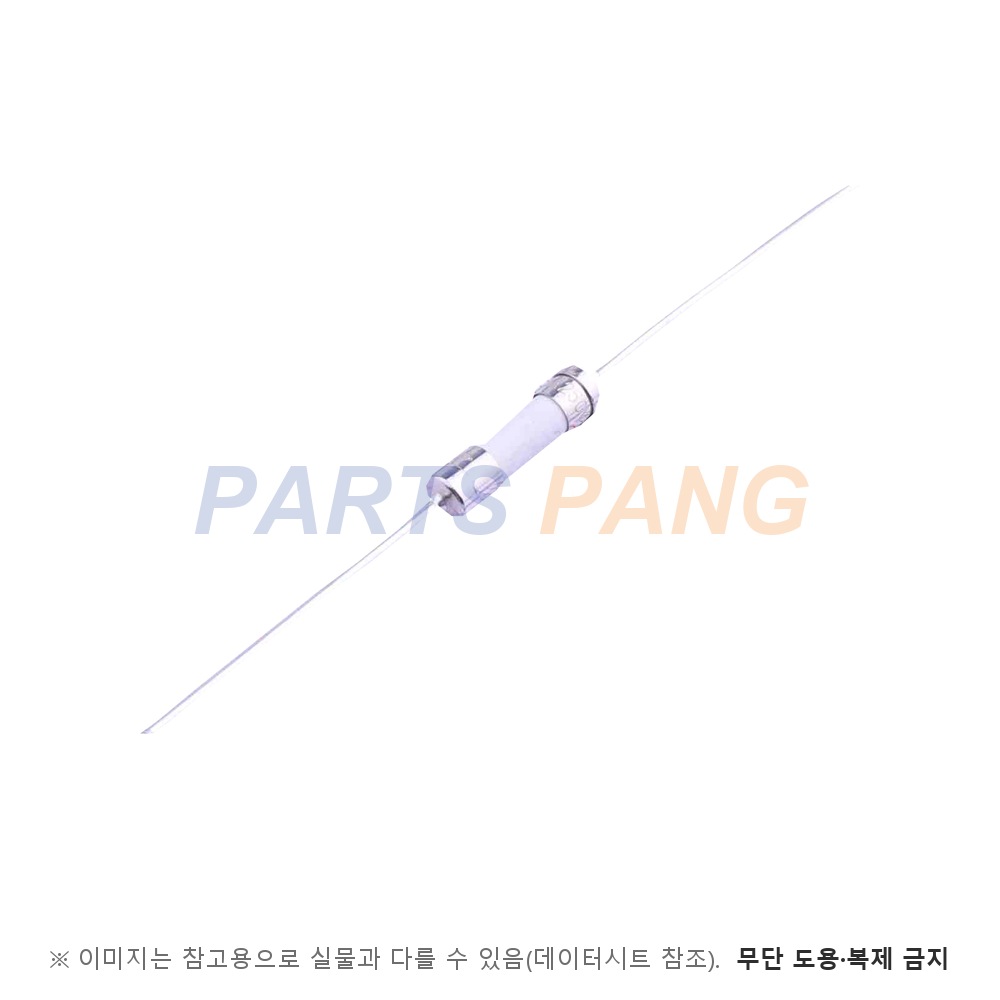

0215020.MXEP 는 Littelfuse 215 계열 지연형 퓨즈입니다. IEC 규격에 맞춰 설계된 5×20 mm 세라믹 몸체 지연형 퓨즈의 액시얼 리드형으로, 돌입 전류를 견디고 차단 용량이 높으며 IEC 60127-2 Sheet 5 를 만족합니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

20 A

정격 전류다

정격 전압

250 V

Voltage Rating 칸 값이다

차단 시간 특성

지연형 (Time-Lag)

데이터시트 표기 기준이다

저항값

0.0023 Ω

공칭 냉간 저항이다

용단 I²t

2600.0 A²s

공칭 용단 I²t 다

차단 용량

400 A @ 250 VAC

교류 250 V 기준이다

용단 시간

210% 30분 이내

150% 30분 이상 · 400% 5초 이내다

사용 온도

-55 ~ +125 ℃

사용 온도 범위다

패키지

5×20 mm 액시얼 리드형

세라믹 몸체 · 주석 도금 구리 리드

치수

Ø5.5 × 21.5 mm

리드 길이 40±1.0 mm · 리드 1.2 mm

실장

스루홀

벌크 1000개(MXE) · 캡과 리드 굽힘 간격 1.0 mm 초과

이 품번의 값은 Littelfuse 215 계열 데이터시트(개정 01/12/17)의 주문 · 전기 특성표에서 0215020.MXEP 행을 읽었습니다. 적용처로 가전 · 사용 기기의 부품 · 내부 회로를 개별 보호하는 보조 보호 를 들고 있으며 인증은 cURus(E10480) · PSE · CE 등 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오. 전압 강하 · 전력 손실은 문서에 N/A(문의)로 표기되어 있어 적지 않았습니다.
