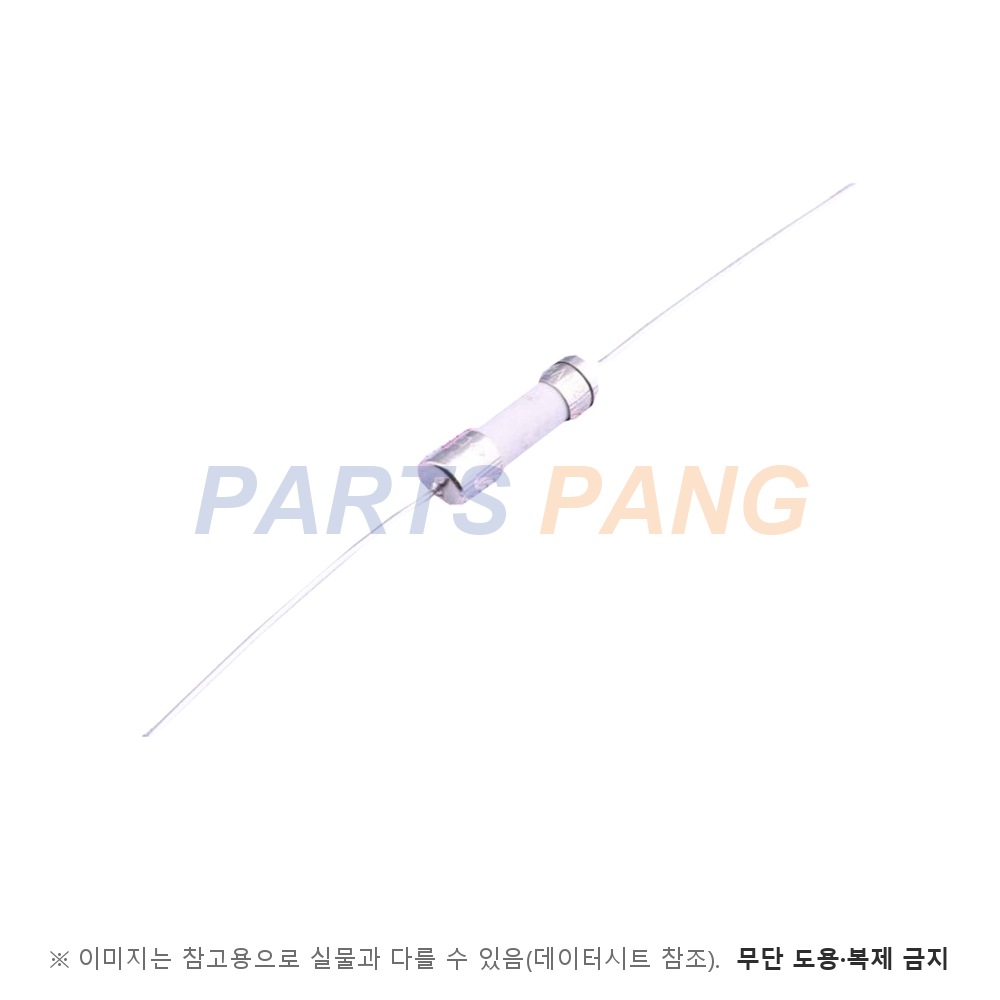

0216008.MXEP 는 Littelfuse 216 계열 속단형 퓨즈입니다. IEC 규격에 맞춰 설계된 5×20 mm 세라믹 몸체 속단형 퓨즈의 액시얼 리드형으로, IEC 60127-2 Sheet 1 을 만족합니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

8 A

정격 전류다

정격 전압

250 V

Voltage Rating 칸 값이다

차단 시간 특성

속단형 (Fast-Acting)

데이터시트 표기 기준이다

저항값

0.0123 Ω

공칭 냉간 저항이다

용단 I²t

64.31500 A²s

공칭 용단 I²t 다

전압 강하

200 mV 이하

정격 전류 기준 최대값이다

차단 용량

1500 A @ 250 VAC

교류 250 V 기준이다

용단 시간

210% 30분 이내

150% 30분 이상 · 275% 0.04~20초 · 400% 10 ms~1.0초 · 1000% 30 ms 이내다

전력 손실

4 W 이하

1.5 × In 기준 최대값이다

사용 온도

-55 ~ +125 ℃

사용 온도 범위다

패키지

5×20 mm 액시얼 리드형

세라믹 몸체 · 주석 도금 구리 리드

치수

Ø5.5 × 21.5 mm

리드 길이 40±1.0 mm · 리드 0.8 mm

실장

스루홀

벌크 1000개(MXE) · 웨이브 · 수납땜용

이 품번의 값은 Littelfuse 216 계열 데이터시트(개정 04/12/17)의 주문 · 전기 특성표에서 0216008.MXEP 행을 읽었습니다. 적용처로 가전 · 사용 기기의 부품 · 내부 회로를 개별 보호하는 보조 보호 를 들고 있으며 인증은 cURus(E10480) · CSA · KC · PSE · CE 등 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오. 삼각 D-V-E 인증은 카트리지형에만 적용되어 이 액시얼 리드 품번에는 해당하지 않습니다.
