Littelfuse 0326025.MXP 세라믹 Fuse

상세 정보

개요

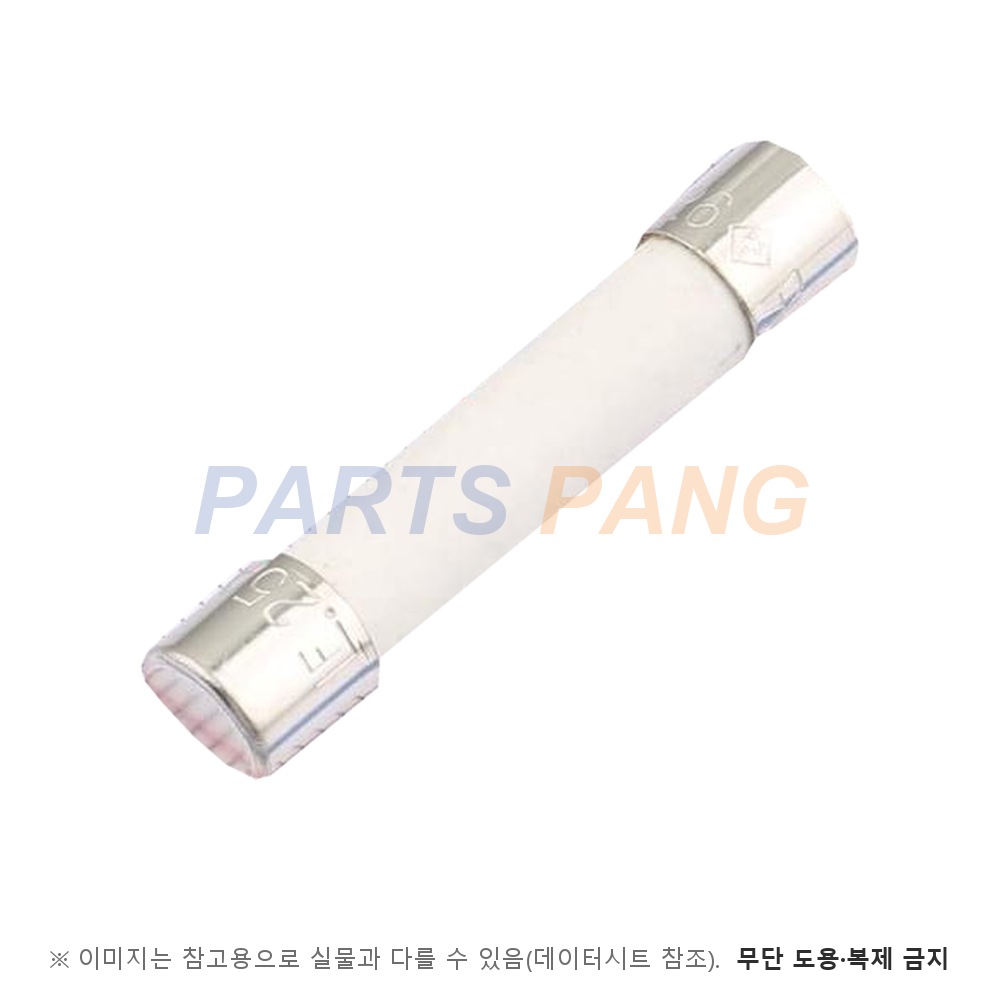

0326025.MXP 는 Littelfuse 325/326 3AB 계열 지연형 퓨즈입니다. 세라믹 몸체로 차단 용량 · 정격 전압을 높인 3AB 규격 Slo-Blo® 지연형 카트리지 퓨즈(326)로, 큰 부하 전류가 예상되는 곳에 맞고 UL 248-14 에 따릅니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

전기 특성

정격 전류: 25 A; 정격 전류다
정격 전압: 250 V; Voltage Rating 칸 값이다
차단 시간 특성: 지연형 (Slo-Blo®); 데이터시트 표기 기준이다
저항값: 0.0024 Ω; 공칭 냉간 저항이다
용단 I²t: 1030 A²s; 공칭 용단 I²t 다

최대 정격

차단 용량: 400 A @ 250 VAC; 60 VDC 10 kA · 125 VDC 600 A 다
용단 시간: 200% 5~60초; 100% 4시간 이상 · 135% 1시간 이내다
사용 온도: -55 ~ +125 ℃; 사용 온도 범위다

기계

패키지: 3AB 카트리지; 세라믹 몸체 · 니켈 도금 황동 캡
치수: Ø6.35 × 31.75 mm; 지름 6.35±0.3 · 길이 31.75±1.12 mm
실장: 퓨즈 홀더 장착; 벌크 1000개(MX)

참고 (계열·주변장치)

이 품번의 값은 Littelfuse 325/326 3AB 계열 데이터시트(개정 12/16/16)의 주문 · 전기 특성표에서 0326025.MXP 행을 읽었습니다. 적용처로 가전 · 사용 기기의 부품 · 내부 회로를 개별 보호하는 보조 보호 를 들고 있으며 인증은 UL 인정(E10480) · CSA · PSE · CE 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

정상 전류는 정격 전류보다 충분히 낮게 잡으십시오

퓨즈는 주위 온도가 오르거나 오래 쓰면 같은 전류에서도 더 빨리 끊어질 수 있으므로, 정상 운전 전류를 정격 전류 25 A 보다 여유 있게 낮추고 데이터시트의 온도 재정격 곡선으로 보정하십시오.

정격 전압과 차단 용량을 회로에 맞추십시오

회로 전압이 정격 전압 이하인지, 단락 때 흐를 수 있는 최대 전류가 차단 용량(400 A @ 250 VAC) 을 넘지 않는지 확인하십시오. 차단 용량은 교류 · 직류 조건이 따로 정해지므로 표기된 조건과 같은 회로에 쓰십시오.

돌입 전류는 용단 I²t 와 비교하십시오

지연형은 전원 투입 · 모터 기동 같은 돌입 전류를 견디도록 만들어졌지만, 돌입 펄스의 I²t 가 용단 I²t(1030 A²s)에 가까우면 반복할수록 소자가 피로해 끊어질 수 있습니다. 펄스 I²t 를 충분히 낮게 유지하십시오.

퓨즈 홀더 · 클립 정격도 함께 확인하십시오

카트리지 퓨즈는 홀더 · 클립 · 블록에 끼워 쓰므로 홀더의 정격 전류 · 전압이 퓨즈 이상인지 확인하고, 접촉 저항이 커져 발열하지 않도록 클립이 캡을 단단히 물게 하십시오.
