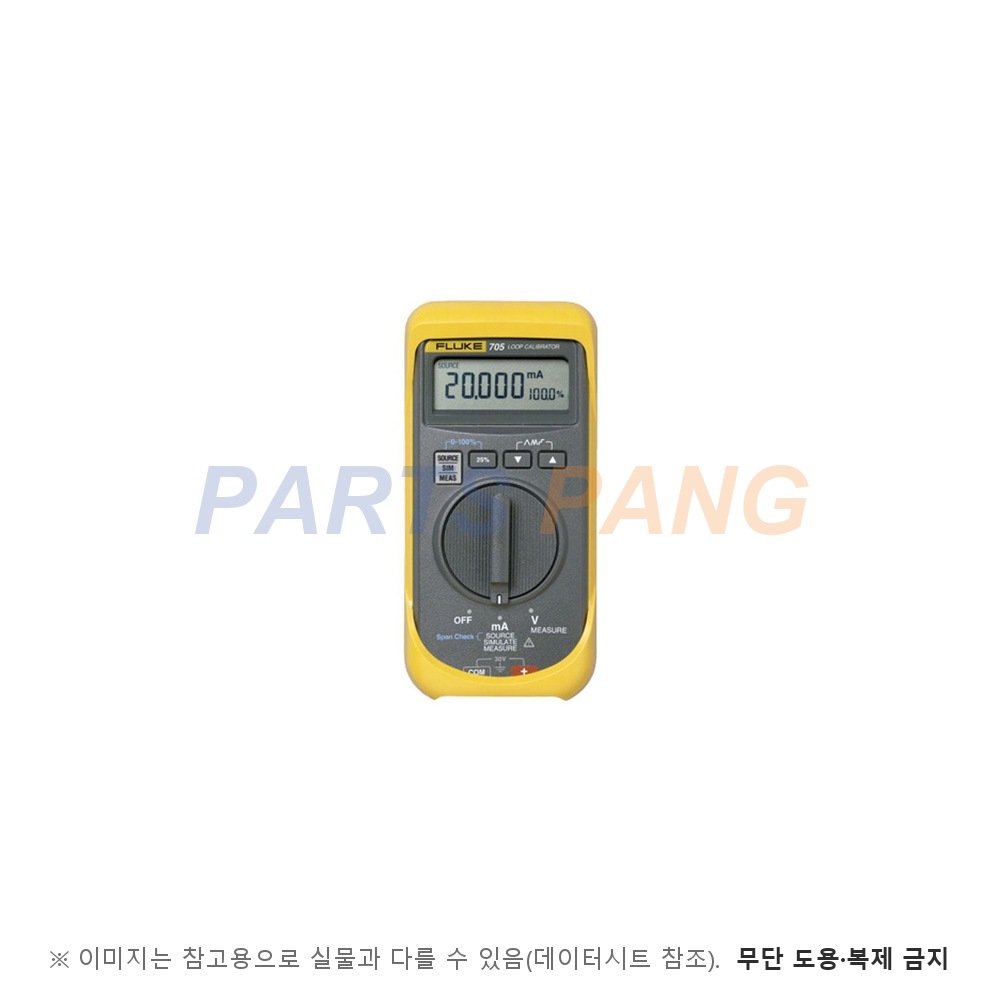

이 705는 4~20 mA·0~20 mA 전류 루프의 교정·수리·점검용 Fluke 휴대형 루프 캘리브레이터입니다. mA 출력(소스)·시뮬레이션·측정과 루프 전압 확인용 DC 전압 측정을 한 대로 처리합니다.

종류

루프 캘리브레이터

출력 신호

DC 0 ~ 24 mA

소스·시뮬레이션 모드

측정 신호

DC 0 ~ 24 mA, DC 0 ~ 28 V

전압 입력 최대 30 V

기본 정확도

±(0.02% rdg + 2 counts)

mA 측정·출력, 18~28℃, 교정 주기 1년

형태

휴대형

전원

9 V 전지 1개

ANSI/NEDA 1604A 또는 IEC 6LR61

mA 분해능

0.001 mA

소스 부하 능력

20 mA에서 1000 Ω 이상

루프 전원

24 V 이상

동작 모드

소스, 시뮬레이션, 측정

퍼센트 표시

-25 ~ 125%

mA와 스팬 % 동시 표시

출력 방식

스텝, 램프 선택

시뮬레이션 외부 루프

공칭 24 V

최소 12 V, 최대 30 V

DC 전압 입력 임피던스

1 MΩ

mA 입출력 보호

0.1 A 자동 복귀형 퓨즈

교체 불가형

온도 계수

±0.005% of range/℃

-10~18℃, 28~55℃ 구간

전지 수명

소스 18시간, 측정 50시간

typ., 소스는 500 Ω에 12 mA 출력

크기 (W×L×H)

69.85 × 142.87 × 38.10 mm

홀스터·스탠드 포함 76.20 × 158.75 × 44.45 mm

무게

224 g

홀스터·스탠드 포함 349 g

동작 온도

-10 ~ 55℃

최대 인가 전압

30 V

단자 간, 단자-접지 간

같은 설명서 계열의 707은 정확도 0.015%와 원핸드 Quick Click 노브, 250 Ω HART 저항 내장 루프 전원을 갖춘 상위 모델입니다. 705는 로터리 스위치·버튼 조작의 보급형으로 현장 루프 점검·트랜스미터 확인에 쓰입니다.
