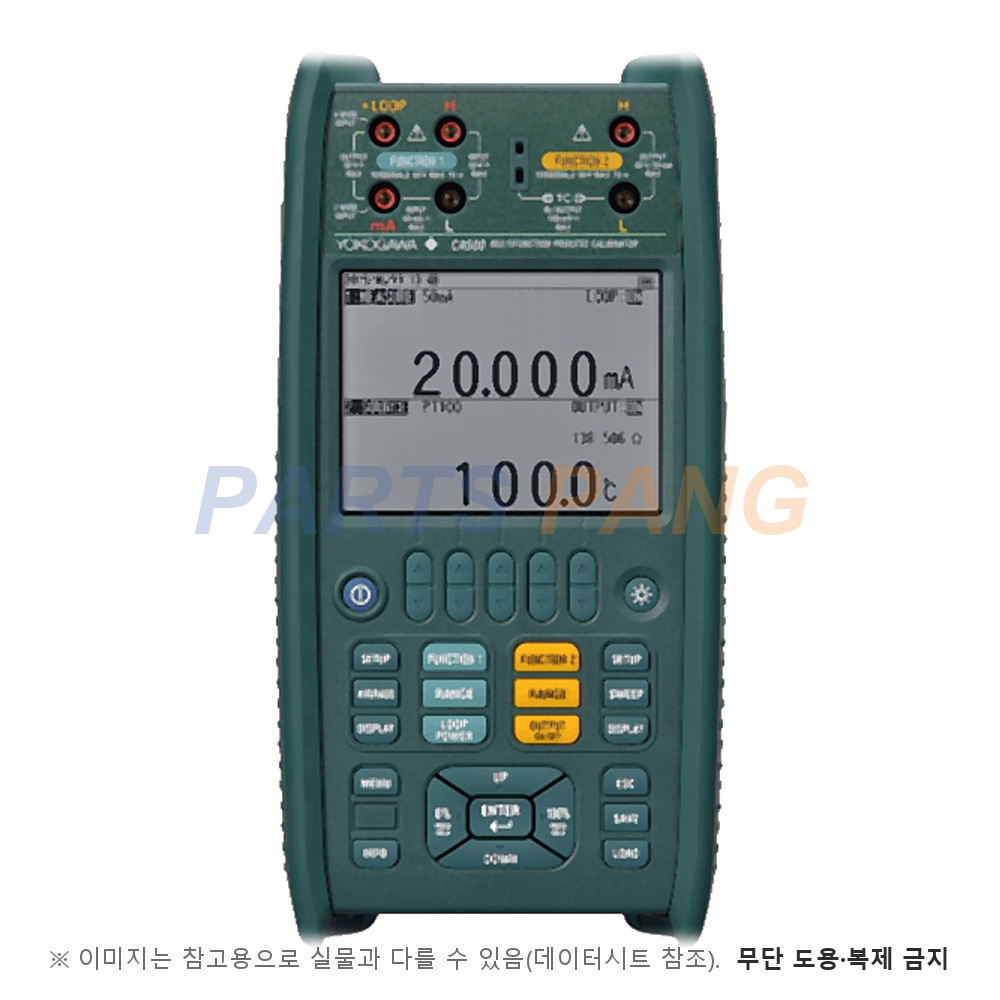

CA500 다기능 프로세스 캘리브레이터

다기능 프로세스 캘리브레이터/발생/측정 동시/DCV/DCA/저항/RTD/TC/주파수/펄스/DCA ±(0.015% + 3 µA)/TC 17종/RTD 14종/24 V 루프 전원/USB 통신/AA 건전지 4개/USB 5 V

상품코드: CA500_YKG
제조사: YOKOGAWA
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: CA500 시리즈 Bulletin CA500-01ENYOKOGAWA 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)4,111,100원(4,522,210원)

합계 4,111,100원 (VAT포함 4,522,210원)

4,111,100원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 CA500은 YOKOGAWA CA500 계열의 다기능 프로세스 캘리브레이터입니다. 전압·전류·저항·열전대·측온저항체·주파수·펄스를 발생하면서 동시에 측정할 수 있고, 24 V 루프 전원을 내장해 2선식 트랜스미터 루프 점검에 쓰입니다.

주요 사양

종류: 다기능 프로세스 캘리브레이터
출력 신호: DCV, DCA, 저항, RTD, TC, 주파수; 펄스 1 ~ 99999 cycles, 20 mA SIMULATE
측정 신호: DCV, DCA, 저항, RTD, TC, 주파수; 펄스 카운트 0 ~ 99999
기본 정확도: ±(0.015% + 3 µA); DCA 20 mA, 23±5℃, 1년
형태: 휴대형
전원: AA 알칼리 건전지 4개; USB DC 5 V 겸용
DCV 발생: ±110.000 mV ~ ±33.000 V; 100 mV ±(0.015% + 10 µV)
DCA 발생: ±24.000 mA; 출력 전압 0 ~ +20 V
저항 발생: 0 ~ 4400.0 Ω; 400 Ω ±(0.020% + 0.1 Ω)
주파수 발생: 1.00 Hz ~ 50.000 kHz
DCV 측정: ±110.000 mV ~ ±55.000 V
DCA 측정: ±60.000 mA; ±(0.015% + 3 µA)
TC 종류: 17종; K형 0.0 ~ 500.0℃ ±0.5℃
RTD 종류: 14종; Pt100 -200 ~ 100℃ ±0.3℃
루프 전원: 24 V ±2 V, 최대 24 mA

기능

스윕: 스텝, 리니어, 프로그램; 프로그램 스윕 최대 10스텝
제곱근 출력: 4 ~ 20 mA, 1 ~ 5 V
데이터 기록: 최대 100건
결선도 표시: 지원
통신: USB Type B (CDC)

전원·기계

배터리 수명: 약 16시간; 측정 ON, 5 V 출력/10 kΩ 이상
크기 (W×H×D): 약 130 × 260 × 53 mm
무게: 약 900 g (건전지 포함)
동작 온도: -10 ~ +50℃
표시: 흑백 도트 매트릭스 LCD

참고

같은 문서의 CA550은 CA500보다 정확도가 높고(DCA 0.010%, Pt100 0.1℃) HART 통신과 CSV 저장 기능이 더해진 상위 모델입니다. CA500의 형명 접미는 HART 통신이 없는 -F1 하나이며, USB 통신은 표준입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

단자 정격을 먼저 지켜 주세요

측정 H/L 단자는 50 V, LOOP/mA 단자는 30 V, mA/L 단자는 50 mA가 한계입니다. 상용 전원선에 바로 물리는 용도가 아니니(측정 카테고리 O) 계장 신호선에만 쓰시는 게 안전합니다.

30 V 레인지는 1 mA까지만

DCV 발생 100 mV ~ 5 V 레인지는 최대 10 mA를 흘리지만 30 V 레인지는 최대 1 mA입니다. 입력 임피던스가 낮은 기기에 30 V를 넣을 때는 출력이 처지지 않는지 확인하시길 권합니다.

저항·RTD는 4선식 기준 정확도입니다

표의 정확도는 4선식 측정 기준이고, 3선식이면 Pt100 계열에 0.3℃가 더해집니다. 리드선 저항이 다른 3선 배선이라면 오차가 더 커지니 가능하면 4선으로 결선하시는 게 좋습니다.
