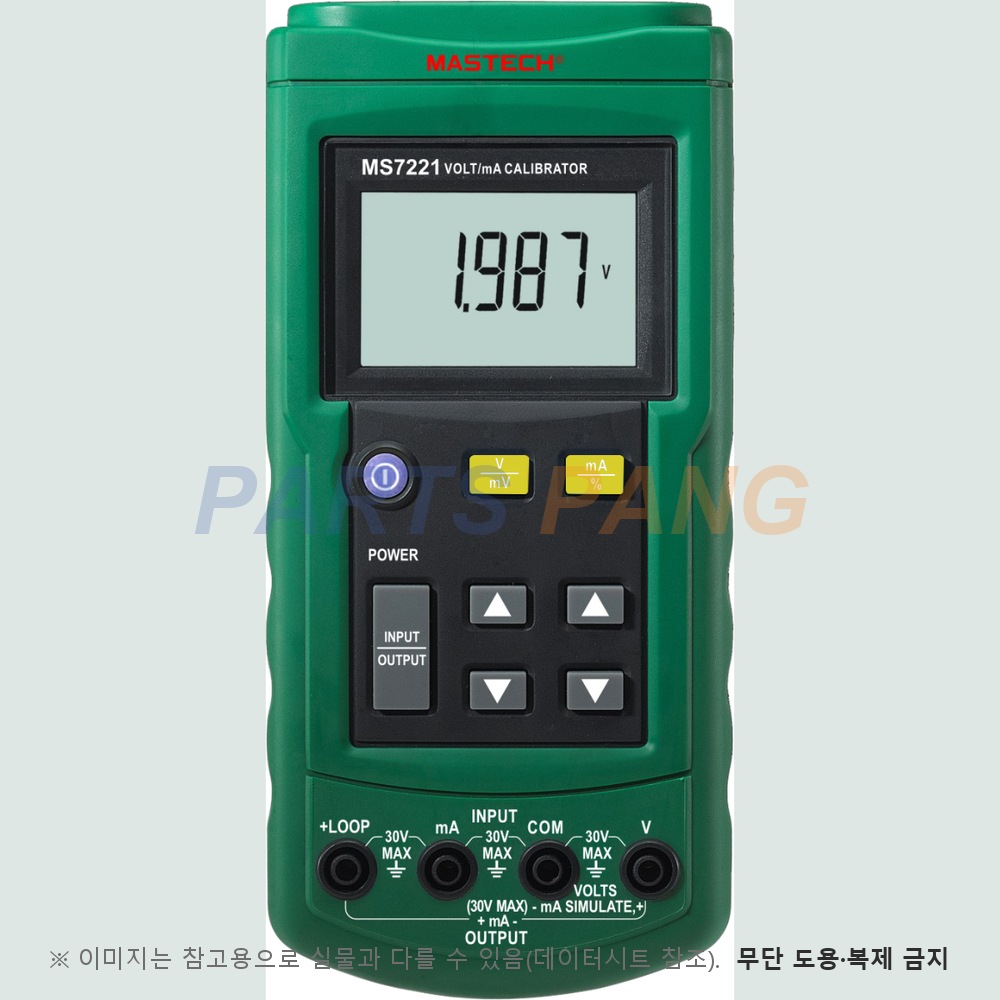

이 MS7221은 DC 0 ~ 10 V와 0 ~ 24 mA를 측정하거나 출력하는 MASTECH의 휴대형 전압·전류 캘리브레이터입니다. 24 V 루프 전원을 내장해 4 ~ 20 mA 전류 루프 계기와 변환기의 교정·점검에 쓰입니다. 측정과 출력은 동시에 할 수 없습니다.

종류

전압·전류 캘리브레이터

출력 신호

DC 0 ~ 10 V, 0 ~ 24 mA

전압 0 ~ 100 mV 레인지 포함

측정 신호

DC 0 ~ 10 V, 0 ~ 24 mA

기본 정확도

±(0.02% + 2)

DC V, % of reading + counts

형태

핸디형

전원

9 V 배터리 (006P, 1604A)

mA 정확도

±(0.015% + 4)

24 mA 레인지, 분해능 0.001 mA

전압 분해능

0.01 mV, 0.001 V

100 mV·10 V 레인지

루프 전원

24 V ±10%

전압 입력 임피던스

2 MΩ, 100 pF 미만

전압 구동 능력

1 mA

과전압 보호

30 V

mA 과부하 보호

125 mA, 250 V 퓨즈

소스 모드

20 mA에서 1000 Ω 부하

배터리 6.8 V 이상 기준

시뮬레이트 모드

외부 루프 24 V (12 ~ 30 V)

% 표시

0% = 4 mA, 100% = 20 mA

자동 전원 차단

6분

크기 (L×W×H)

190 × 89 × 42 mm

무게

350 g (배터리 포함)

동작 온도

-10 ~ 55℃

온도 계수

범위의 ±0.005%/℃

낙하 시험

1 m

단자 사이 또는 단자와 접지 사이에 30 V를 넘게 걸면 안 됩니다. 기본 구성품은 홀스터, 테스트 리드 한 쌍, 9 V 배터리, 사용 설명서입니다.
