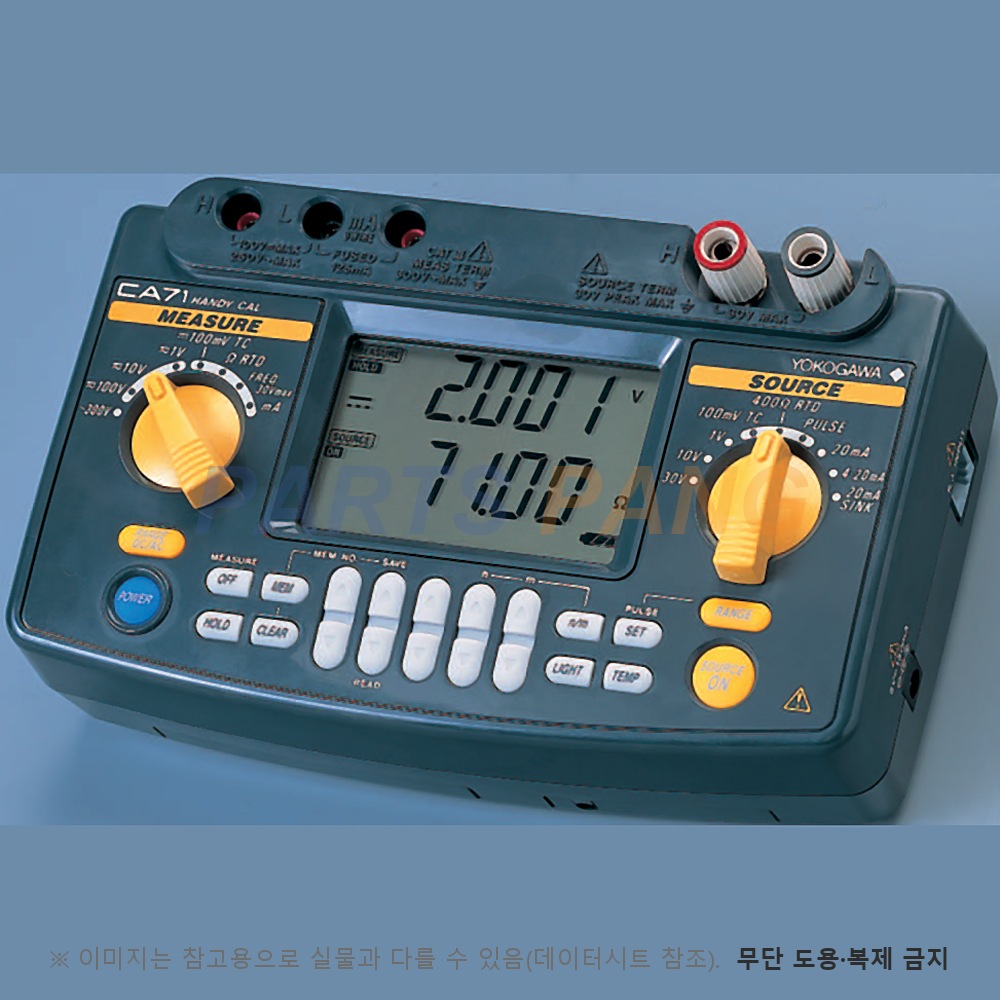

이 CA71은 신호 발생과 측정을 동시에 하는 YOKOGAWA 핸디 캘리브레이터입니다. 전압·전류·저항·열전대·측온저항체·주파수·펄스를 내보내면서 기기 출력을 함께 읽어 현장 계장기기 점검과 루프 확인에 쓰입니다.

종류

핸디 캘리브레이터

출력 신호

DCV, DCA, 저항, RTD, TC, 주파수

펄스 1 ~ 99,999 cycles, mA SINK

측정 신호

DCV, ACV, DCA, 저항, TC, RTD

주파수·펄스 카운트(CPM·CPH)

기본 정확도

±(0.02% + 15 µV)

DCV 발생 100 mV 레인지, 23±5℃, 1년

형태

휴대형

전원

AA 알칼리 건전지 4개

전용 AC 어댑터(8.5 V/150 mA) 별매

DCV 발생

-10.00 mV ~ 30.00 V

100 mV·1 V·10 V·30 V 레인지

DCA 발생

0 ~ 24.000 mA

±(0.025% + 3 µA), 최대 부하 12 V

저항 발생

0 ~ 400.00 Ω

RTD 발생

Pt100 -200.0 ~ 850.0℃

±(0.025% + 0.3℃)

TC 종류

K, E, J, T, N, L, U, R, S, B

주파수 발생

1.0 Hz ~ 11.0 kHz

DCV 측정

0 ~ ±110.00 V

100 mV 레인지 ±(0.025% + 20 µV)

DCA 측정

0 ~ ±100.00 mA

ACV 측정

0 ~ 300 V, 45 ~ 65 Hz

RTD 측정

±(0.05% + 0.6℃)

Pt100·JPt100, 3선식

분할 출력

n/m 설정 (m = 1 ~ 19)

오토 스텝

약 2.5 s·5 s/스텝

스윕

약 16 s·32 s

메모리

발생·측정값 50세트

통신

RS-232 (케이블 91017 별매)

측정 최대 입력

전압 단자 300 V AC

전류 단자 120 mA DC, 퓨즈 보호

배터리 수명

약 40시간

측정 OFF, 5 V DC/10 kΩ 이상 출력

크기 (W×H×D)

약 190 × 120 × 55 mm

무게

약 680 g (건전지 포함)

동작 온도

0 ~ 50℃

같은 문서의 CA51은 CA71에서 TC·RTD 측정 기능과 통신 기능을 뺀 기본형입니다. 열전대 측정에는 표준 부속인 단자 어댑터(99021)를 쓰고, TC 발생의 기준접점 보상에는 별매 RJ 센서(B9108WA)가 필요합니다.
