개요
AH2984-PG-B 은 Diodes Incorporated 의 2상 홀 효과 스마트 팬 모터 컨트롤러 입니다. 홀 센서와 상보 오픈 드레인 출력을 한 칩에 담아 두 코일 BLDC 팬을 바로 구동하며 낮은 기동 전압에 맞췄습니다. 동작 전압은 2.5~15V 입니다. SIP-4 외형에 삽입실장 방식이며 포장은 벌크 포장 1000개 단위 입니다.
전기 특성
- 구동
- 2상 상보 오픈 드레인 출력
- 두 코일을 번갈아 켜는 오픈 드레인 출력 두 개이며 평균 출력 전류는 최대 500mA 입니다출력 온저항은 300mA 에서 대표 1Ω · 최대 1.67Ω 이고 500mA 에서 대표 1.25Ω · 최대 1.8Ω 입니다
- 제어
- 내장 홀 센서
- 홀 센서와 입력 증폭기와 동적 오프셋 보정을 내장해 자석 극성으로 두 출력을 바꿉니다동작점 5 ~ 60 가우스(대표 30) · 복귀점 -60 ~ -5 가우스(대표 -30) · 히스테리시스 대표 60 가우스입니다
- 동작 전압
- 2.5~15V
- 권장 동작 전원 전압이며 전원 전류는 VDD 12V 에서 2.0 ~ 5.0mA(대표 3.5mA) 입니다권장 동작 주위 온도는 -40~+105℃ 입니다
- 보호
- 잠금 보호 · 과열 차단 · 역전압 보호
- 회전자 잠금 시 대표 0.25s 켜고 3.25s 끄기를 되풀이하며 잠금이 풀리면 다시 돕니다출력 제너 항복 전압은 24 ~ 42V(대표 33V) 이고 VDD 핀에 역방향 차단 다이오드가 들어 있습니다
최대 정격
- 전원 (VDD)
- 18V
- 역방향 VDD -15V
- 출력 전류
- 평균 500mA · 홀드 피크 800mA
- 소비 전력
- SIP-4 550mW
- 접합-주위 열저항 227℃/W · 접합-케이스 49℃/W
- 온도
- 접합 최대 +150℃ / 보관 -55~+150℃
기계
- 패키지

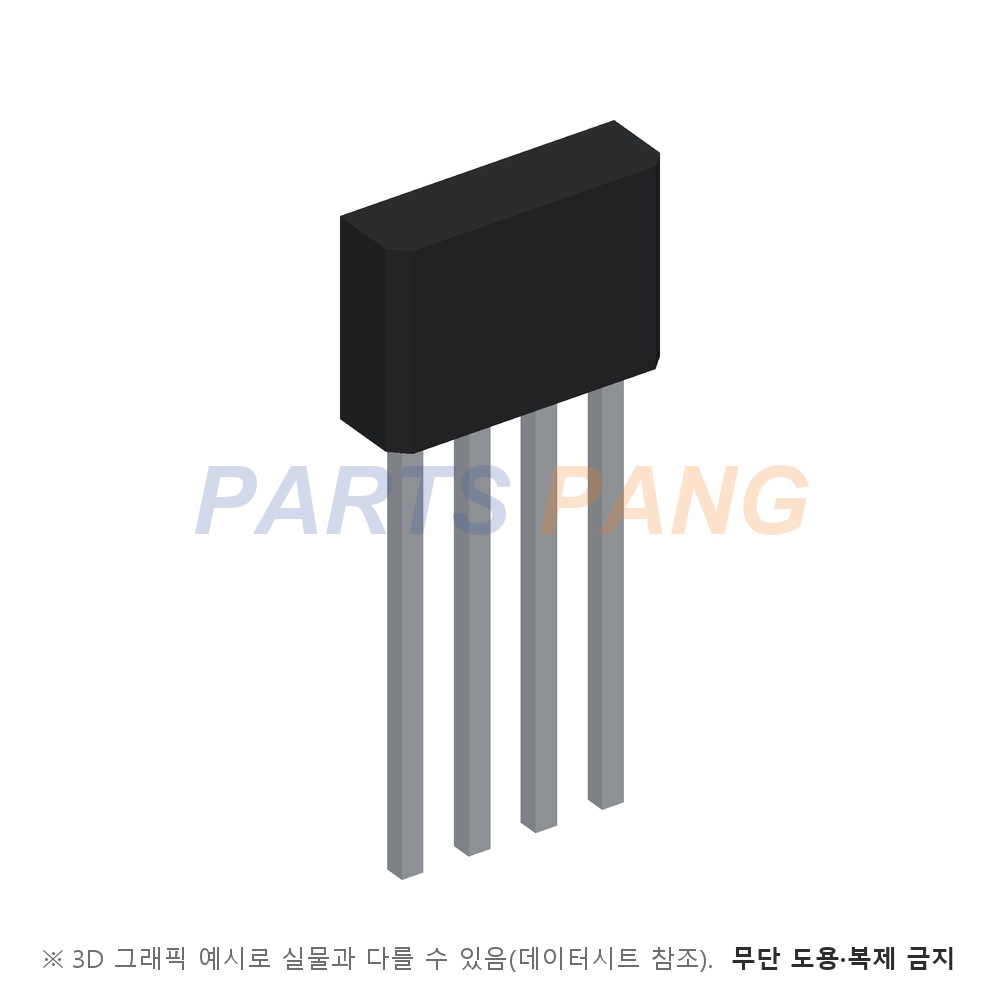

- SIP-4
- 홀 센서를 품은 4리드 인라인 외형이며 자극 방향은 표시면 기준입니다
- 실장
- 삽입실장
- 포장은 벌크 포장 1000개 단위
참고 (계열·주변장치)
두 코일 BLDC 냉각 팬과 저전압 저전력 BLDC 모터를 쓰임새로 듭니다. 같은 문서에 SOT89-5 표면실장 판이 따로 있습니다. 전원 안정용으로 1µF 50V 전해 커패시터와 제너 다이오드를 권장하고 코일 역전원 보호용 다이오드는 선택으로 둡니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
자석 위치와 극성 방향을 맞추십시오
홀 센서가 칩 안에 있으므로 회전자 자석과의 거리와 감지면 방향이 곧 전환 시점을 정합니다. 문서는 표시면 기준 자극 방향(S·N)을 그림으로 주고, 자기 특성(동작점 5 ~ 60 가우스)이 전원 전압·동작 온도와 납땜 뒤에 달라질 수 있다고 적고 있습니다.
출력 제너 전압은 직류 측정값입니다
코일을 끌 때 생기는 역기전력은 출력의 내장 제너(24 ~ 42V · 대표 33V)가 받습니다. 문서는 이 값이 직류 측정값이며 코일을 단 교류 측정에서는 달라질 수 있다고 적고, 출력 전류는 소비 전력(SIP-4 550mW)과 안전 동작 영역을 넘지 않아야 한다고 규정합니다.
잠금 보호 시간은 내부에서 정해집니다
잠금이 감지되면 대표 0.25초 켜고 3.25초 끄기(비 13)를 되풀이하며 잠금이 풀리면 스스로 다시 돕니다. 이 시간을 정하는 외부 핀은 없습니다(SIP-4 는 VDD · DO · DOB · GND 네 핀).
전원 안정용 부품을 함께 다십시오
문서 응용 회로는 전원 안정용으로 제너 다이오드 D1 과 1µF 50V 전해 커패시터를 권장하고, 역전원에서 소자와 코일을 지키는 다이오드 D2 는 선택으로 둡니다. VDD 핀에는 역방향 차단 다이오드가 이미 들어 있습니다.
