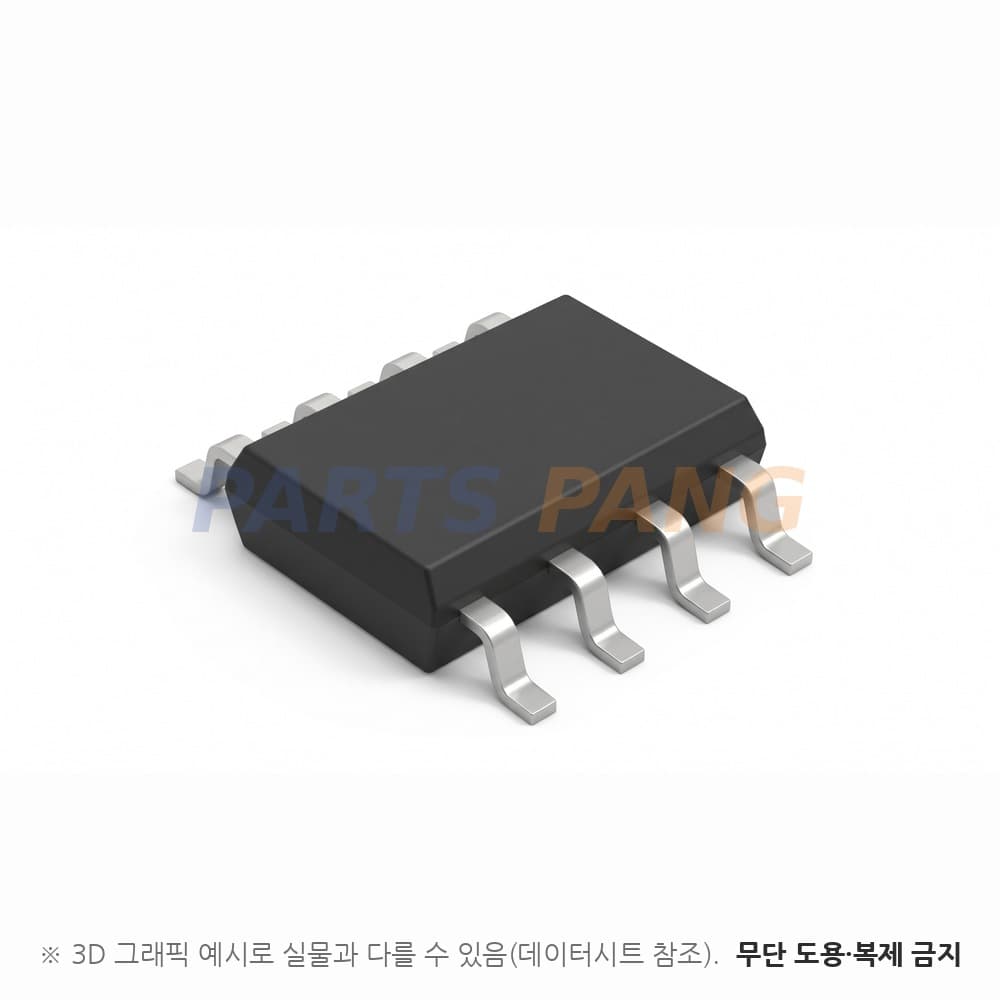

ZXBM5210-S-13 은 Diodes Incorporated 의 단일 코일 정역회전 직류 모터 드라이버 입니다. 풀브리지 출력단을 내장해 단일 코일 직류 팬과 모터를 정회전과 역회전으로 구동합니다. 동작 전압은 3~18V 입니다. SO-8 외형에 표면실장 방식이며 포장은 13인치 릴 2500개 단위 입니다.

구동

풀브리지 출력

출력 첨두 전류는 1500mA 이고 출력 500mA 에서 상하단 합산 온저항은 대표 1Ω 최대 1.72Ω 입니다전류 방향을 바꿀 때 데드 타임은 대표 3µs 입니다

제어

FWD · REV 핀 4모드 · PWM 속도 제어

두 핀으로 정회전과 역회전과 제동과 대기를 고르며 두 핀에 20~100kHz PWM 을 넣어 속도를 바꿉니다VREF 핀에 3V 부터 VDD 까지 직류를 넣으면 내부 발진 대표 26.5kHz 의 듀티로 속도를 정합니다

동작 전압

3~18V

권장 동작 전원 전압이며 절대 최대는 24V 이고 무부하 전류는 대표 0.85mA 대기 전류는 대표 32µA 입니다

보호

저전압 · 과전압 · 과전류 · 과열 차단

저전압 차단 해제는 대표 2.8V 이고 과전압 문턱은 대표 20.7V 이며 과전류 문턱은 대표 1.5A(최소 1.2A) 입니다과열 차단은 접합 온도 대표 +165℃ 에서 동작하고 히스테리시스는 +25℃ 입니다

전원 (VM·VDD)

24V

과도 스트레스 정격이며 이 전압에서 동작시키지 않는다 · 모든 핀 역전압은 -0.3V 까지다

FWD·REV 핀

7V

입력 하이는 2~5.5V · 로우는 0~0.8V 로 규정된다

출력 첨두 전류

1500mA

소비 전력은 1인치 2층 2온스 FR4 최소 패드 실장 조건 1043mW 다

온도

접합 최대 +150℃ · 보관 -65~+150℃

동작 주위 온도는 SO-8 판 -40~+85℃ 다

패키지

SO-8

8핀 표준 외형이며 같은 문서의 SO-8EP 판은 방열 패드가 드러나 동작 온도가 +105℃ 까지입니다

실장

표면실장

포장은 13인치 릴 2500개 단위

5V 와 9V 와 12V 와 15V 직류 정역회전 모터와 구동기, 가전과 휴대 전동 공구, 밸브 개폐를 쓰임새로 듭니다. 같은 문서가 SO-8EP 판 ZXBM5210-SP-13 을 함께 규정하며 그 판의 전력 손실은 2980mW 입니다. 이 SO-8 판의 전력 손실은 지정 기판 조건 1043mW 이고 인체 모델 정전기 내압은 6kV 입니다.
