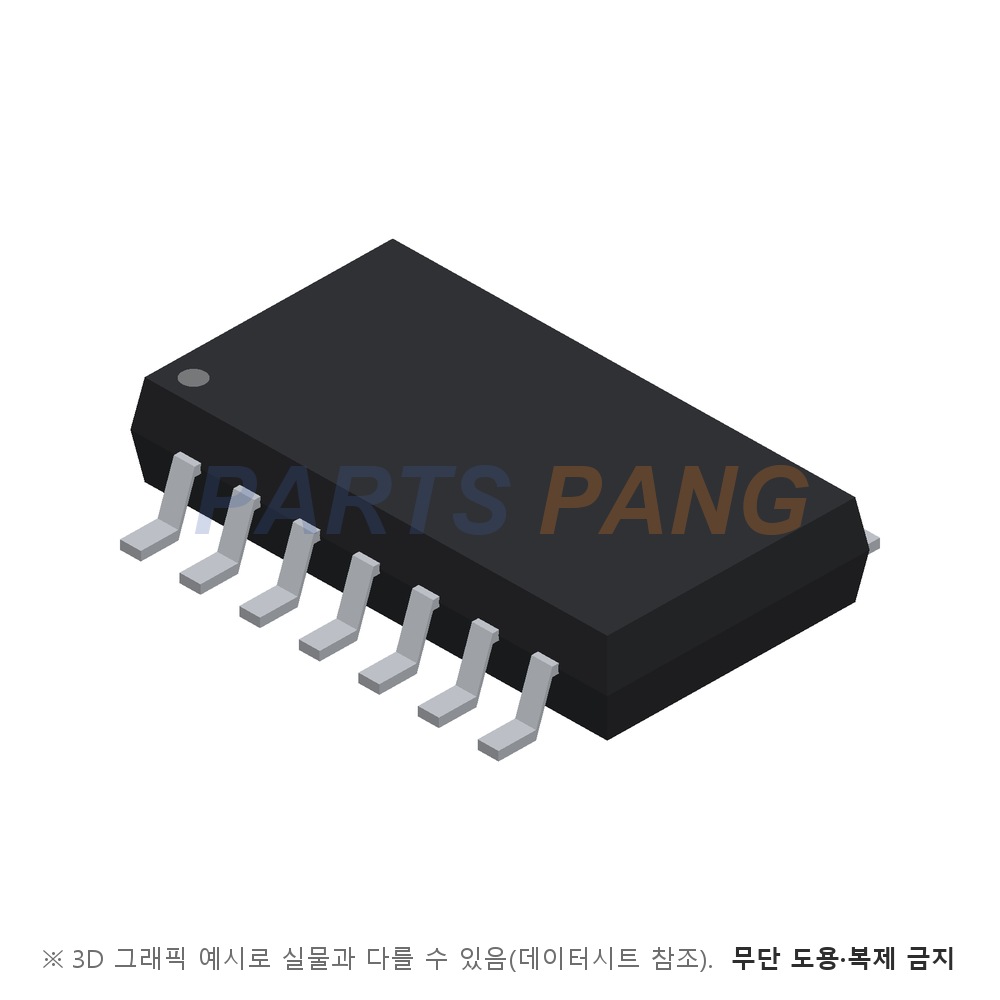

ON Semiconductor LB1838M-TRM Motor / Fan Controller IC

상세 정보

이 LB1838M-TRM은 저전압용 저포화 2채널 양방향 모터 드라이버 IC로, 바이폴라 스테퍼 모터 구동에 맞춰져 프린터·카메라 등 휴대 기기에 쓰입니다. 로직 전원과 모터 전원이 분리돼 있고 관통전류 방지·스파크 킬러 다이오드·열 차단 회로를 내장했습니다.

구동: 2채널 양방향 · H브리지; 바이폴라 스테퍼 또는 DC 모터 2개
제어: IN·ENA 논리 · 정/역/대기; ENA=L 이면 출력 OFF 대기
동작 전압: 2.5 ~ 9.0V; VCC 기준 · 모터 전원 VS 1.8 ~ 9.0V
보호: 관통전류 방지 · 열 차단; 스파크 킬러 다이오드 내장
출력 포화 전압: typ 0.4 / max 0.6V; IOUT=400mA · VCC=3V200mA 에서는 typ 0.2 / max 0.28V
대기 전류: typ 0.1 / max 10µA; ENA1·2 = 0V
동작 전류: typ 12 / max 18mA; ENA1 = 3V
입력 high 레벨: 1.8 ~ 9.0V

Vcont 핀은 밴드갭 제너 전압(1.93V)을 내며 보통은 개방해 두고, 필요하면 이 전압으로 구동 전류를 조정할 수 있습니다. 두 GND 핀은 모두 접지해야 합니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

로직과 모터 전원을 나눠 쓸 수 있습니다

VCC(2.5 ~ 9.0V)와 VS(1.8 ~ 9.0V)가 분리돼 있어 3V 로직으로 제어하면서 모터는 다른 전압으로 구동할 수 있습니다. 두 전원의 높낮이 관계에 제약이 없다고 명시돼 있습니다.

저포화라 저전압 전지에 유리합니다

상하단 합산 잔류 전압이 400mA에서 typ 0.4V라 2셀 전지처럼 낮은 전원에서도 모터에 전압을 많이 남깁니다. 다만 400mA를 넘기면 포화 전압과 발열이 함께 커지니 모터 전류를 먼저 확인하시기 바랍니다.

허용 소비 전력이 작습니다

단품 550mW, 지정 기판(20 × 30 × 1.6mm 유리에폭시) 실장 시 800mW입니다. 두 채널을 동시에 큰 전류로 구동할 때는 포화 전압 × 전류로 손실을 합산해 확인하시기 바랍니다.

대기 모드에서는 출력이 열립니다

ENA가 L이면 IN 상태와 상관없이 출력이 OFF(고임피던스)가 되고 대기 전류는 max 10µA입니다. 정지 시 모터를 단락 제동하는 기능은 진리표에 없으니 제동이 필요하면 별도로 설계하셔야 합니다.
