상세 정보
개요
AM4967RGSTR-G1 은 Diodes Incorporated 의 가변 속도 단상 전파 모터 프리드라이버 입니다. 외부 PWM 으로 회전 속도를 바꾸는 단일 코일 단상 모터 프리드라이버이며 발주표상 RGS 판입니다. 동작 전압은 5.5~16V 입니다. SSOP-16 외형에 표면실장 방식이며 포장은 테이프 릴 포장 · 수량 미표기 입니다.
전기 특성
- 구동
- 단상 전파 프리드라이버
- 외부 전력 소자를 구동하는 단일 코일 단상 모터용이며 N형 출력은 푸시풀, P형 출력은 오픈 드레인입니다
- 제어
- 외부 PWM 속도 제어
- VPWM 핀에 20kHz~100kHz PWM 을 저역 통과망으로 직류로 바꿔 넣으며 접지하면 전속입니다220pF 커패시터로 기본 발진 30kHz 를 만들고 최저 속도는 VMIN 핀으로 정합니다
- 동작 전압
- 5.5~16V
- 권장 동작 전원 전압이며 정지 전류는 8 ~ 12mA(대표 10mA) 이고 권장 동작 주위 온도는 -30~+105℃ 입니다
- 보호
- 잠금 보호 · 과열 보호 · 전류 제한
- CS 핀 전압이 186 ~ 215mV(대표 200mV)를 넘으면 출력을 끊고 잠금 시 자동 재시동합니다
최대 정격
- 전원 (VCC)
- 18V
- 출력 단자 내압 18V · VPWM/VMIN/LS 내압 7V
- 출력 전류
- OUT1B/OUT2B 20mA · OUT1/OUT2 싱크 20mA
- FG/RD 10mA · VREF 20mA
- 소비 전력
- 800mW
- 114.3×76.1×1.6mm 유리 에폭시 기판 조건
- 온도
- 보관 -55~+150℃
- 정전기 내압(인체 모델) 2000V
기계

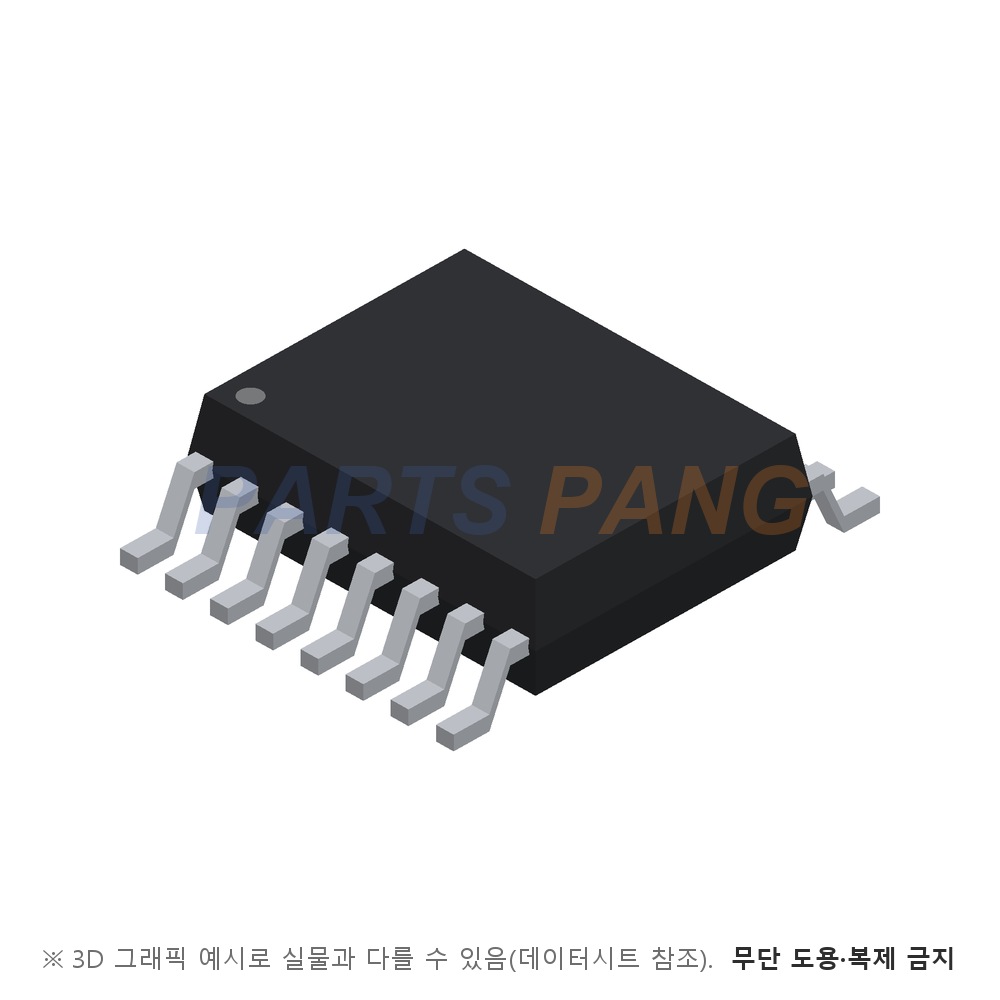

- 패키지
- SSOP-16
- 16핀 소형 외형입니다
- 실장
- 표면실장
- 포장은 테이프 릴 포장 · 수량 미표기
참고 (계열·주변장치)
CPU 와 사무기기 냉각 팬과 브러시리스 직류 모터를 쓰임새로 듭니다. 표시 코드는 AM4967RGS-G1 이며 같은 문서 발주표가 GS 판과 이 RGS 판을 함께 싣지만 두 판의 차이는 문서에 설명돼 있지 않습니다. 8번 핀은 회전 속도 검출용 FG 나 정지 검출용 RD 신호를 냅니다. 릴 수량은 문서에 적혀 있지 않습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
외부 전력 소자를 함께 고르십시오
이 제품은 코일을 직접 구동하지 않고 외부 전력 소자를 켜고 끄는 프리드라이버입니다. 코일 전류와 전원 전압에 맞는 외부 소자를 고르시고 P형 오픈 드레인 출력(OUT1·OUT2)에는 풀업 저항을 달아야 동작합니다. 출력 전류 절대 최대는 N형 출력 20mA · P형 싱크 20mA 입니다.
PWM 속도 신호는 직류로 바꿔 넣으십시오
VPWM 핀은 20kHz ~ 100kHz PWM 을 그대로 받지 않고 저역 통과망으로 평균 전압을 만들어 넣어야 합니다. 이 전압을 COSC 파형(1.0 ~ 3.0V · 220pF 에서 대표 30kHz)과 비교해 속도를 정하며 1.0V 이하이면 전속, 속도 제어를 안 쓰면 VPWM 을 접지합니다.
전류 제한은 감지 저항으로 정합니다
CS 핀 기준 전압은 186 ~ 215mV(대표 200mV)이고 이 전압을 넘으면 출력이 꺼지므로 최대 전류는 대략 0.2V 를 감지 저항으로 나눈 값입니다. 기능을 쓰지 않으면 CS 핀을 접지에 바로 연결합니다.
선형 기동으로 돌입 전류를 줄입니다
LS 핀을 커패시터로 VREF 에 연결하면 기동 순간 출력을 서서히 올려 큰 돌입 전류를 줄입니다. 핀 설명은 0.47 ~ 1µF, 동작 그림 주석은 0.1 ~ 1.0µF 를 권하며 기동 시간은 이 용량에 따릅니다. 기능을 쓰지 않으면 LS 핀을 접지합니다.
