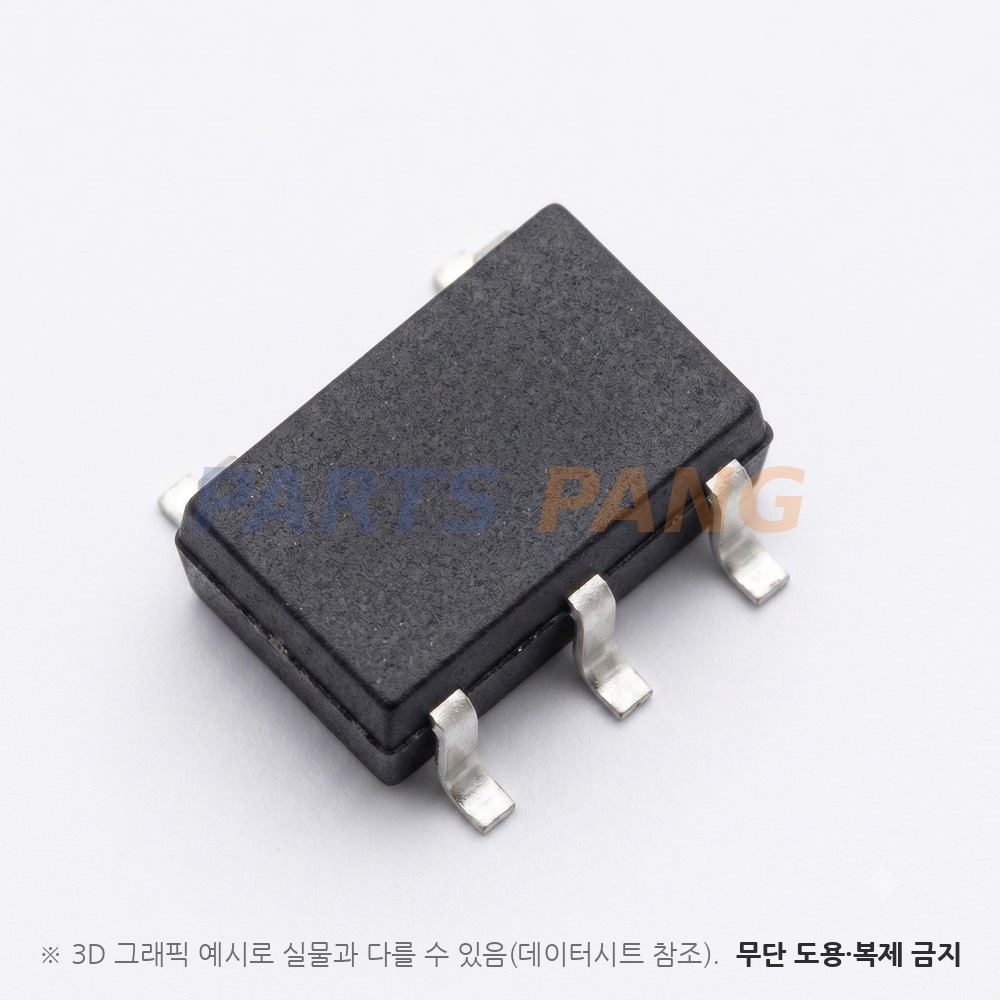

AP22817BKEWT-7 은 Diodes Incorporated 의 1.5A 단일 채널 전원 분배 로드 스위치 입니다. 인에이블이 로우 활성인 1.5A 전류 제한 하이사이드 스위치입니다. 입력 전압 범위는 2.7~5.5V 이고 동작 온도 범위는 -40~+85℃ 입니다. USB 포트 전원 분배와 핫스왑 회로와 전원 순서 제어에 쓰입니다. TSOT-25 외형에 표면실장 방식이며 포장은 7인치 릴 3000개 단위 입니다.

제어 방식

하이사이드 전류 제한 로드 스위치

입력과 출력 사이에 내장 MOSFET 을 두고 로우 활성 인에이블 핀으로 켜고 끄는 하이사이드 구조입니다소프트 스타트가 들어 있어 켜질 때 출력이 대표 0.6ms 에 걸쳐 천천히 올라갑니다

입력 전압 범위

2.7~5.5V

권장 동작 입력 전압 범위이며 입력 저전압 잠금 문턱은 대표 2.3V(1.8~2.6V) 입니다입력 저전압 잠금이 있어 입력이 낮으면 출력을 내보내지 않고 입력이 회복되면 스스로 다시 켜집니다

출력 전류

연속 1.5A

권장 최대 연속 출력 전류이며 과부하 전류 제한은 입력 5V 출력 4.5V 기준 대표 2.2A 입니다전류 제한 규정 범위는 1.65A 부터 2.8A 까지이며 같은 문서가 1.0A 판과 2.0A 판도 함께 규정합니다

온저항 RON

75mΩ 대표

입력 5V 출력 전류 1A 주위 온도 25℃ 기준 스위치 온저항이며 최대는 95mΩ 입니다온저항이 곧 도통 손실이라 이 값으로 발열과 접합부 온도를 계산하십시오

정지 전류 IQ

80µA 대표

인에이블 상태에서 출력을 열어 둔 입력 정지 전류이며 꺼진 상태에서는 대표 0.1µA 까지 내려갑니다차단 상태 소비가 최대 1µA 로 규정되어 상시 대기 회로에도 부담이 적습니다

절대 최대 전압

IN -0.3~6.0V

OUT 과 EN 은 -0.3V 부터 IN+0.3V 까지이며 부하 전류는 내부 제한으로 정해진다

최대 접합 온도

+150℃

보관 온도는 -65~+150℃ 다

정전기 내압

HBM 2kV · CDM 500V

출력 단자 IEC61000-4-2 15kV 는 외부 콘덴서를 단 평가 보드의 통과 시험이며 한계값이 아니다

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표는 TA 25℃ 기준입니다과열 차단은 접합 온도 대표 +150℃ · 히스테리시스 40℃ 입니다

패키지

TSOT-25

5핀 표면실장 외형이며 문서 표기는 TSOT25 KE 핀 배치입니다

실장

표면실장

포장은 7인치 릴 3000개 단위

같은 문서가 TSOT25 다섯 가지 핀 배치와 MSOP-8 외형을 함께 규정하며 1.0A 와 1.5A 와 2.0A 세 등급이 들어 있습니다. 플래그 무시 시간은 전기 특성표 기준 2~15ms 이고 TSOT25 의 접합-주위 열저항은 JEDEC 4층 보드 기준 123℃/W 입니다.
