AP22908CN4-7 은 Diodes Incorporated 의 1.5A 기울기 제어형 로드 스위치 입니다. 켜지는 기울기를 내부에서 제어하는 P채널 MOSFET 로드 스위치입니다. 입력 전압 범위는 1.08~3.6V 이고 동작 온도 범위는 -40~+85℃ 입니다. 휴대 기기의 전원 분배와 대기 소비를 줄이는 전원 차단 회로에 쓰입니다. X1-WLB0909-4 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개 단위 입니다.

제어 방식

기울기 제어형 P채널 로드 스위치

P채널 MOSFET 한 개와 제어 회로를 담았고 하이 활성 인에이블 핀으로 켜고 끕니다켜질 때 상승 기울기가 대표 105µs 로 내부에서 제어되어 돌입 전류가 크게 튀지 않습니다

입력 전압 범위

1.08~3.6V

권장 동작 입력 전압 범위이며 문서는 1.2V · 1.8V · 2.5V · 3.3V · 3.6V 계통에 맞춘다고 적습니다입력이 1.2V 이상일 때 최대 연속 출력 전류가 보증됩니다

출력 전류

연속 1.5A

입력 1.2V 이상 기준 최대 연속 출력 전류입니다펄스 폭 300µs 미만에 듀티 2% 이하 조건에서는 최대 2.5A 까지 흘리실 수 있습니다

온저항 RON

28mΩ 대표

입력 3.6V · 200mA · 25℃ 조건 대표값이며 최대 32mΩ(-40~+85℃ 40mΩ) 입니다입력이 낮을수록 커져 2.5V 대표 33 · 1.8V 41 · 1.2V 69 · 1.08V 112mΩ 입니다

정지 전류 IQ

0.05µA 대표

주위 온도 -40℃ 부터 +85℃ 까지 기준 입력 정지 전류이며 최대는 1µA 입니다꺼진 상태 입력 전류는 대표 0.04µA · 최대 0.5µA 입니다

절대 최대 전압

IN · OUT · ON -0.3~4V

연속 출력 전류는 입력 1.2V 이상에서 1.5A · 펄스(300µs 미만 · 듀티 2%)는 2.5A 까지다

최대 접합 온도

-40~+125℃

보관 온도는 -65~+150℃ 이고 소비 전력은 X1-WLB0909-4 735mW 다

정전기 내압

HBM 2kV · CDM 1kV

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표도 -40~+85℃ 기준으로 규정되고 대표값만 25℃ 기준입니다전류 제한 · 과열 차단 · 플래그 출력 규정이 없는 로드 스위치라 과부하와 단락 보호는 앞단 회로가 맡아야 합니다

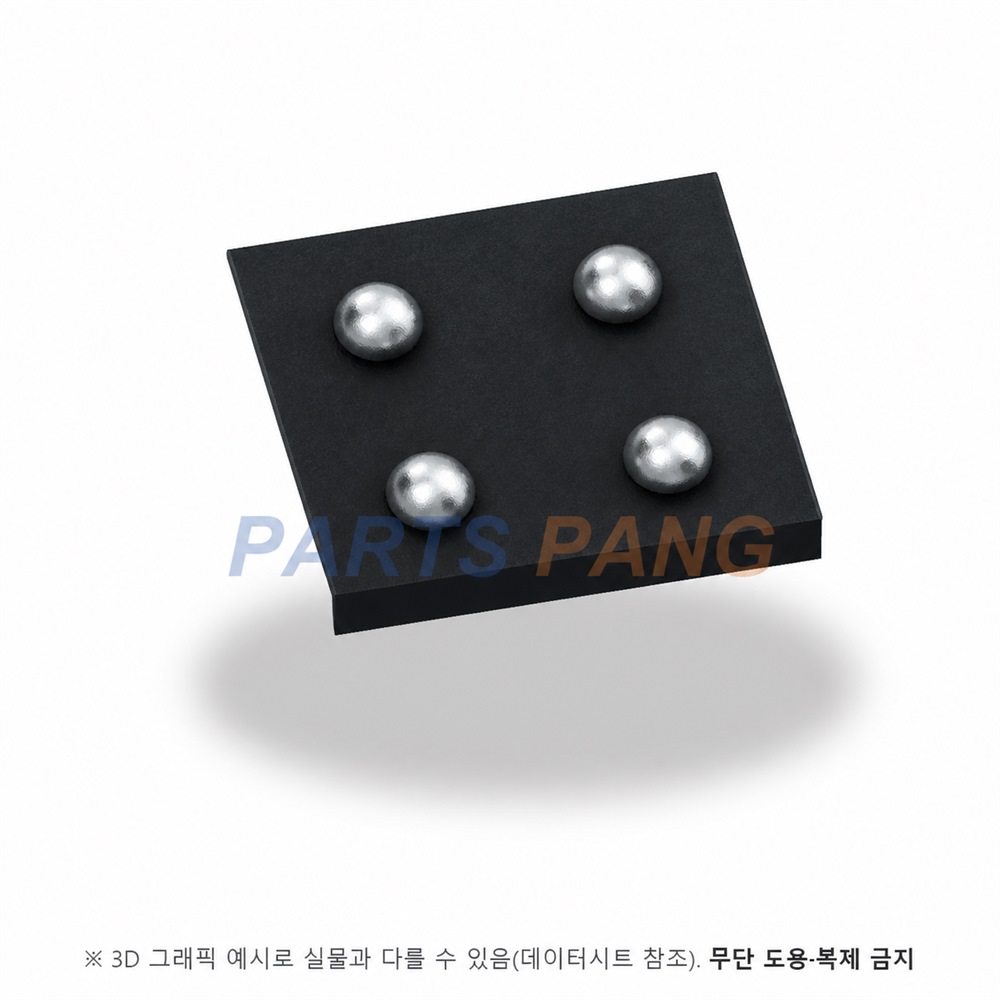

패키지

X1-WLB0909-4

0.87×0.87mm · 볼 간격 0.5mm 4볼 웨이퍼 레벨 외형이며 뒷면 라미네이트 처리판입니다

실장

표면실장

포장은 7인치 릴 3,000개 단위

같은 문서가 X1-WLB0909-4 · U-WLB0909-4 · SOT26 세 외형을 규정하며 인에이블(ON)은 하이 활성이고 0.9V 이상에서 켜집니다. 펄스 폭 300µs 미만에 듀티 2% 이하 조건에서는 최대 2.5A 까지 흘리실 수 있고 정지 전류는 대표 0.05µA · 최대 1µA 로 규정됩니다.
