AP25810LDFZ20-13 은 Diodes Incorporated 의 USB Type-C 다운스트림 포트 컨트롤러 겸 전원 스위치 입니다. 3A 급 전원 스위치와 케이블 전원 공급과 부하 검출을 한 소자에 담았습니다. 입력 전압 범위는 4.5~5.5V 이고 동작 온도 범위는 -40~+85℃ 입니다. 모니터와 도킹 스테이션과 충전 거치대의 USB Type-C 포트에 쓰입니다. W-QFN3040-20 외형에 표면실장 방식이며 포장은 13인치 릴 포장 입니다.

제어 방식

Type-C 포트 컨트롤러 내장 전류 제한 스위치

포트 검출 논리와 내장 전력 스위치를 함께 담아 외부 MOSFET 없이 포트 하나를 구성합니다전류 제한값은 핀 설정으로 1.7A(1.58~1.9A) 와 3.4A(3.16~3.8A) 가운데 고릅니다

입력 전압 범위

4.5~5.5V

전력 공급 핀의 권장 동작 전압 범위이며 보조 공급 핀은 2.9V 부터 5.5V 까지입니다공급이 하나뿐인 간단한 구성에서는 IN1 · IN2 · AUX 를 함께 묶을 수 있다고 문서가 안내합니다

출력 전류

핀 설정 1.7A · 3.4A

권장 출력 전류는 최대 3A 이며 CHG · CHG_HI 핀 조합으로 단락 전류 제한을 두 등급 가운데 고릅니다케이블 전원(VCONN) 경로는 권장 최대 350mA 이고 전류 제한은 대표 450mA(380~520mA) 입니다

온저항 RON

30mΩ 대표

접합부 온도 -40℃ 부터 +85℃ 까지 출력 전류 3A 기준 전원 경로 온저항이며 최대는 46mΩ 입니다케이블 전원 공급 경로는 250mA 기준 대표 365mΩ · 최대 530mΩ 로 따로 규정됩니다

정지 전류 IQ

차단 시 최대 1µA

인에이블 핀이 0V 인 차단 상태의 공급 전류이며 접합부 온도 -40℃ 부터 +85℃ 까지 기준입니다기기가 붙지 않은 대기 상태에서는 대표 0.7µA 미만으로 문서가 밝힙니다

절대 최대 전압

각 핀 -0.3~+7V

OUT 싱크 전류는 VBUS 인가 중 5A · CC1 · CC2 는 VCONN 인가 중 1A 까지다

최대 접합 온도

+180℃

보관 온도는 -65~+150℃ 다

정전기 내압

HBM ±2kV · CDM ±750V

CC1 · CC2 는 IEC61000-4-2 접촉 ±8kV · 기중 ±15kV 다

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표는 접합 온도 -40~+125℃ 기준입니다과열 차단은 접합 온도 +155℃ 이상(전류 제한 중 스위치 차단은 +135℃ 이상) · 히스테리시스 20℃ 이고 열저항은 JEDEC 4층 보드 기준 접합-주위 40℃/W · 접합-케이스 5℃/W 입니다

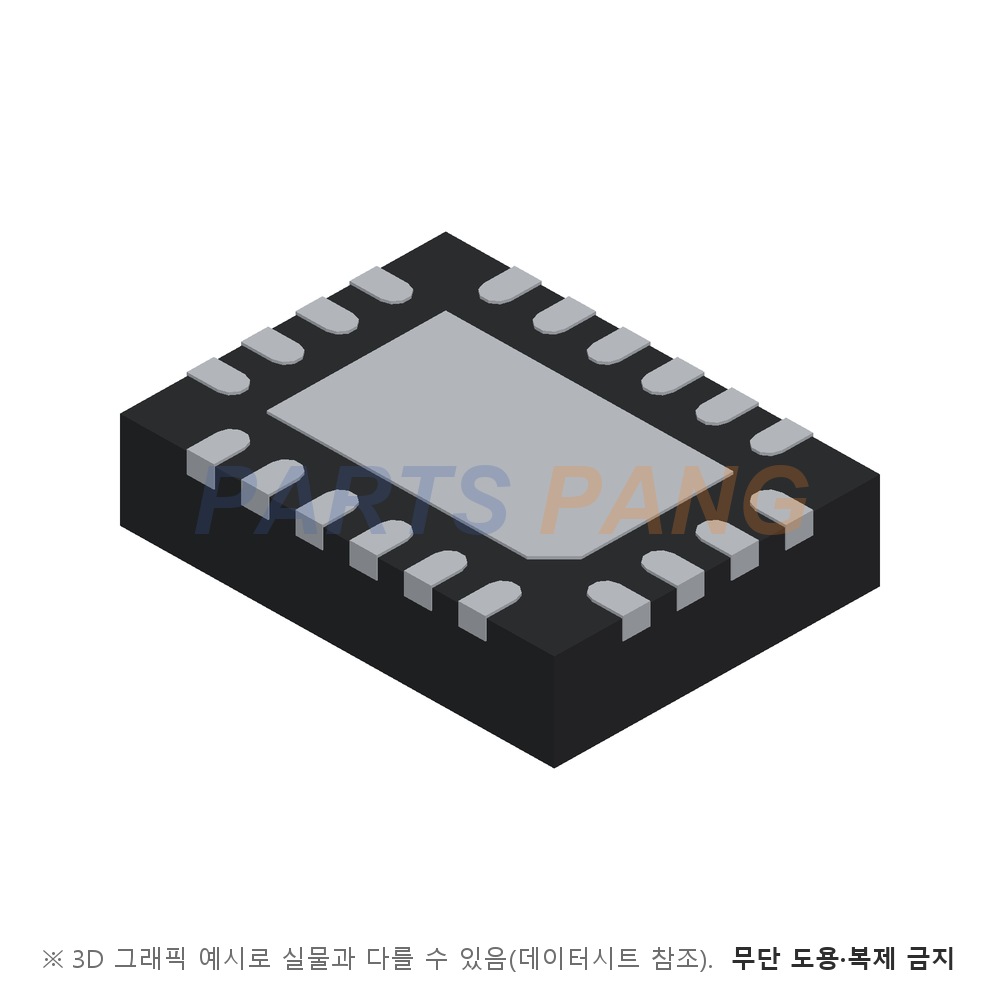

패키지

W-QFN3040-20

20핀 표면실장 외형이며 문서 표기는 W-QFN3040-20 A1 형입니다

실장

표면실장

포장은 13인치 릴 포장

포트 검출 논리와 전력 스위치와 케이블 전원 공급을 한 소자에 담은 판이며 부하 검출 기능이 들어 있습니다. 발주표에는 -13 과 -13-01 두 판이 있고 방전 저항(대표 500Ω ↔ 20Ω)과 부하 검출 문턱 최대(2.1A ↔ 2.25A)가 다릅니다.
