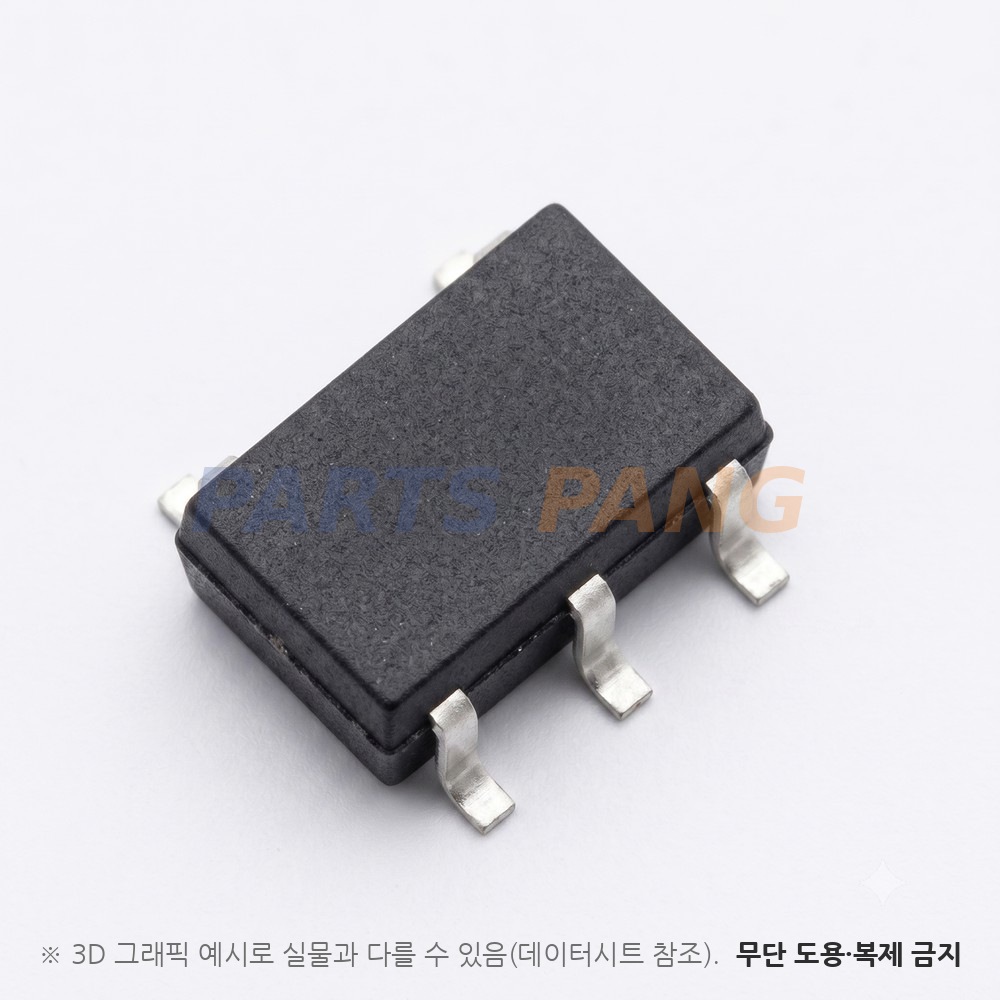

AP2822GKBTR-G1 은 Diodes Incorporated 의 2.0A 하이사이드 전원 분배 스위치 입니다. 인에이블이 하이 활성이고 자동 방전 기능을 갖춘 2.0A 급 스위치입니다. 입력 전압 범위는 2.7~5.5V 이고 동작 온도 범위는 -40~+85℃ 입니다. USB 포트 전원 분배와 핫스왑 회로와 전원 순서 제어에 쓰입니다. SOT-23-5 외형에 표면실장 방식이며 포장은 7인치 릴 3000개 단위 입니다.

제어 방식

하이사이드 전류 제한 로드 스위치

N채널 MOSFET 과 전하 펌프와 보호 회로를 담았고 하이 활성 인에이블 핀으로 켜고 끕니다소프트 스타트로 돌입 전류를 잡고 단락이 나면 전류를 접어 내리는 폴드백 보호가 걸립니다

입력 전압 범위

2.7~5.5V

권장 동작 입력 전압 범위이며 입력 저전압 잠금 문턱은 대표 2.5V(2.2~3.0V) 입니다입력 저전압 잠금이 있어 입력이 낮으면 출력을 내보내지 않고 입력이 회복되면 스스로 다시 켜집니다

출력 전류

연속 2.0A

권장 최대 연속 부하 전류이며 출력 4.0V 기준 전류 제한은 대표 2.7A 입니다전류 제한 규정 범위는 2.2A 부터 3.2A 까지이며 같은 문서가 0.5A 부터 2.0A 까지 네 등급을 담고 있습니다

온저항 RON

85mΩ 대표

입력 5.0V 출력 전류 2.0A 기준 스위치 온저항이며 최대는 110mΩ 입니다USB 규격의 전압 강하 요구를 맞추도록 낮게 잡힌 값입니다

정지 전류 IQ

68µA 대표

입력 5.0V 무부하 기준 공급 전류이며 최대는 95µA 입니다차단 상태 소비 전류는 최대 1.0µA 로 규정됩니다

절대 최대 전압

VIN 6.0V

리드 납땜 온도는 10초 +260℃ 다

최대 접합 온도

+150℃

보관 온도는 -65~+150℃ 이고 접합-주위 열저항은 200℃/W 다

정전기 내압

HBM 2kV · MM 200V

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표의 대표값은 TA 25℃ 기준입니다과열 차단은 대표 +150℃ · 히스테리시스 30℃ 입니다

패키지

SOT-23-5

5핀 표면실장 외형이며 문서 표기는 SOT-23-5 KB 핀 배치입니다

실장

표면실장

포장은 7인치 릴 3000개 단위

같은 문서가 연속 0.5A 와 1.0A 와 1.5A 와 2.0A 네 등급과 인에이블 극성, 자동 방전 유무(N 접미), SOT-23-5 핀 배치(KB · KE 등)를 함께 규정하며 단락 시에는 전류를 접어 내리는 폴드백 보호(E~H 판 대표 1.1A)가 걸립니다.
