AP33772DKZ-13 은 Diodes Incorporated 의 USB PD 3.0 싱크 컨트롤러 입니다. Type-C 기기 쪽에서 전력을 요청하고 제어하는 싱크 컨트롤러입니다. 입력 전압 범위는 3.3~24V 이고 동작 온도 범위는 -40~+85℃ 입니다. W-QFN4040-24 외형에 표면실장 방식이며 포장은 13인치 릴 3,000개 단위 입니다.

제어 방식

USB PD 3.0 싱크 컨트롤러

Type-C 기기 쪽에 놓여 어댑터에 전압과 전류를 요청하고 받은 전력을 제어합니다프로그래머블 전원 공급 규격을 지원하고 전력 프로파일과 보호 문턱을 I2C 통신으로 바꾸실 수 있습니다

입력 전압 범위

3.3~24V

VCC 권장 동작 범위이며 PPS 요청은 전압 20mV · 전류 50mA 단위로 정합니다최소 동작 전압 잠금은 대표 2.7V 이며 규정 범위는 2.4V 부터 3V 까지입니다

과전류 보호

10mΩ 감지 저항 전압 강하로 판정

문턱은 초기화 때 I2C 통신으로 정하며 넘으면 외부 N채널 VBUS 스위치를 끕니다과전류 보호 무시 시간은 대표 30ms 입니다

전력 경로

외부 N채널 MOSFET

내장 게이트 드라이버로 외부 VBUS 스위치를 구동하므로 도통 손실은 그 소자의 온저항으로 계산하십시오

동작 공급 전류

3.3mA 대표

VCC 5V 기준이며 최대는 6mA 입니다

절대 최대 전압

VCC · VBUS · PWR_EN · ISENP -0.3~24V

CC1 · CC2 · V5V · VFB · IFB · OTP 는 7V · V3VD · SCL · SDA · GPIO 는 5V 까지이며 PWR_EN 은 VCC 기준 -16~+7V 다

최대 접합 온도

-40~+150℃

보관 온도는 -65~+150℃ 이고 리드 납땜 온도는 10초 +300℃ 다

정전기 내압

HBM 2kV · CDM 750V

동작 온도

-40~+85℃

권장 동작 온도 범위이며 전기 특성표는 TA 25℃ 기준입니다과전압 보호 문턱은 5V 요청 시 대표 7V · 20V 요청 시 대표 22V 이고 과전압이 걸리면 내부 방전 경로(대표 200mA)로 VBUS 를 끌어내립니다

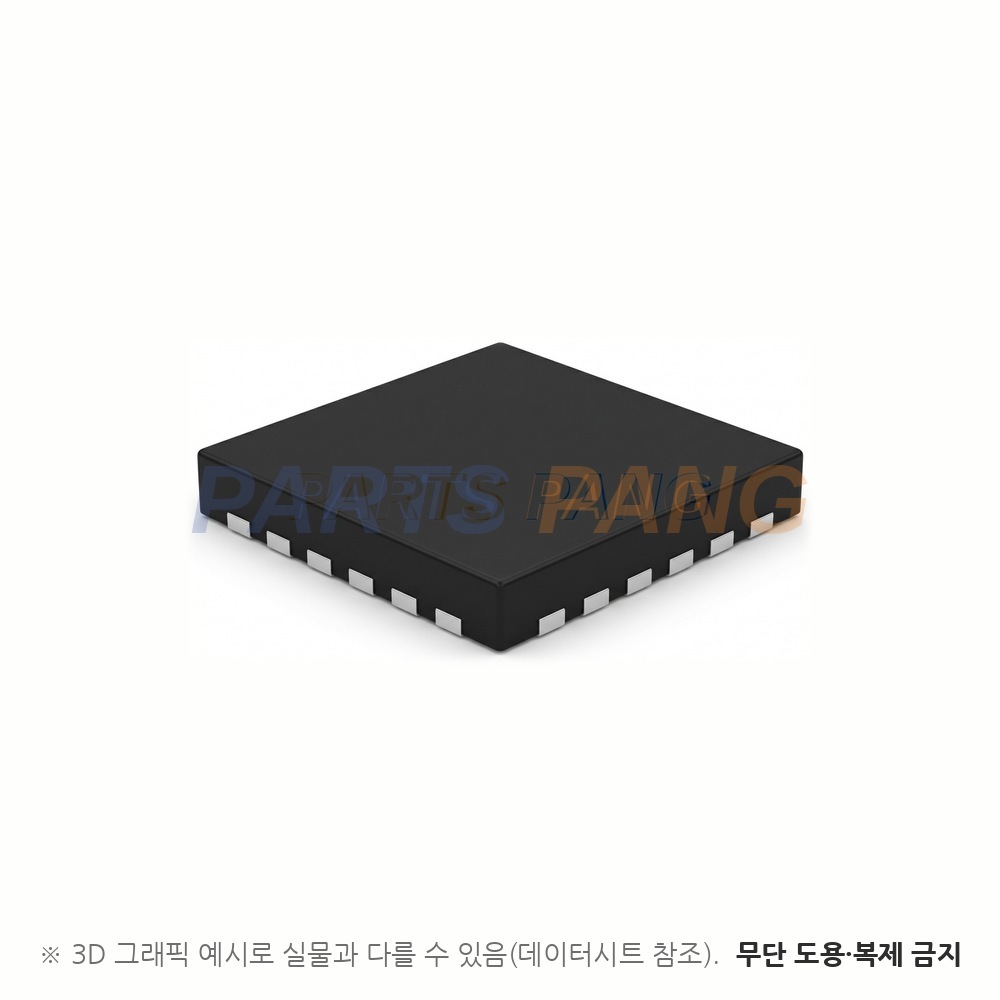

패키지

W-QFN4040-24

24핀 표면실장 외형이며 문서 표기는 W-QFN4040-24 A1 형입니다

실장

표면실장

포장은 13인치 릴 3,000개 단위

PD 를 지원하지 않는 어댑터가 붙으면 VBUS 가 5V 에 머물고 스위치를 끈 채 LED 를 깜박여 알립니다. 최소 동작 전압 잠금은 대표 2.7V(2.4~3V) 이고 시작 전압은 대표 2.8V 입니다.
