AP43771VFBZ-13-FR01 은 Diodes Incorporated 의 USB PD 컨트롤러 입니다. 퀄컴 고속 충전 규격과 전력 전달 규격을 함께 처리하는 어댑터용 제어 IC 입니다. 입력 전압 범위는 3.3~24V 이고 동작 온도 범위는 -40~+85℃ 입니다. USB Type-C 어댑터와 충전기의 이차측 제어에 쓰입니다. W-DFN3030-14 외형에 표면실장 방식이며 포장은 13인치 릴 포장 입니다.

제어 방식

USB PD 소스 프로토콜 컨트롤러

어댑터 쪽에 놓여 전력 프로파일을 알리고 요청받은 전압과 전류를 내보내도록 제어합니다퀄컴 고속 충전 규격과 프로그래머블 전원 공급 규격을 함께 지원해 여러 충전 방식을 한 소자로 덮습니다

입력 전압 범위

3.3~24V

권장 동작 공급 전압 범위이며 USB Type-C 전력 전달 규격의 전압 구간을 모두 덮습니다최소 동작 전압 잠금은 대표 2.7V 이며 규정 범위는 2.4V 부터 3V 까지입니다

전류 설정

OCP 설정값

출력 과전류 보호 문턱은 고정 프로파일 기준 최대 부하의 110% 로 잡히며 정전류 제어가 함께 걸립니다과전류 보호에는 대표 30ms 의 무시 시간이 있어 짧은 돌입으로는 보호가 걸리지 않습니다

동작 전류

3.3mA 대표

공급 5V 기준 동작 소비 전류이며 최대는 6mA 로 규정됩니다CC1·CC2 분리 3초 뒤 깊은 대기 모드에서는 대표 550µA · 최대 900µA 입니다

동작 온도

-40~+85℃

권장 동작 주위 온도 범위입니다보호 문턱은 올라간 펌웨어 코드에 따라 달라지므로 발주 코드까지 확인하셔야 합니다단락·과열·과전압·저전압 보호는 자동 재기동형이고 과전류 보호가 함께 들어 있습니다

VCC 핀

-0.3~24V

VBUS·PWR_EN·ISENP·OCDRV 핀

-0.3~24V

VFB·IFB·OTP 핀

-0.3~7V

보관 온도

-65~+150℃

ESD (DP·DN, HBM)

6kV

열저항 θJA

54℃/W

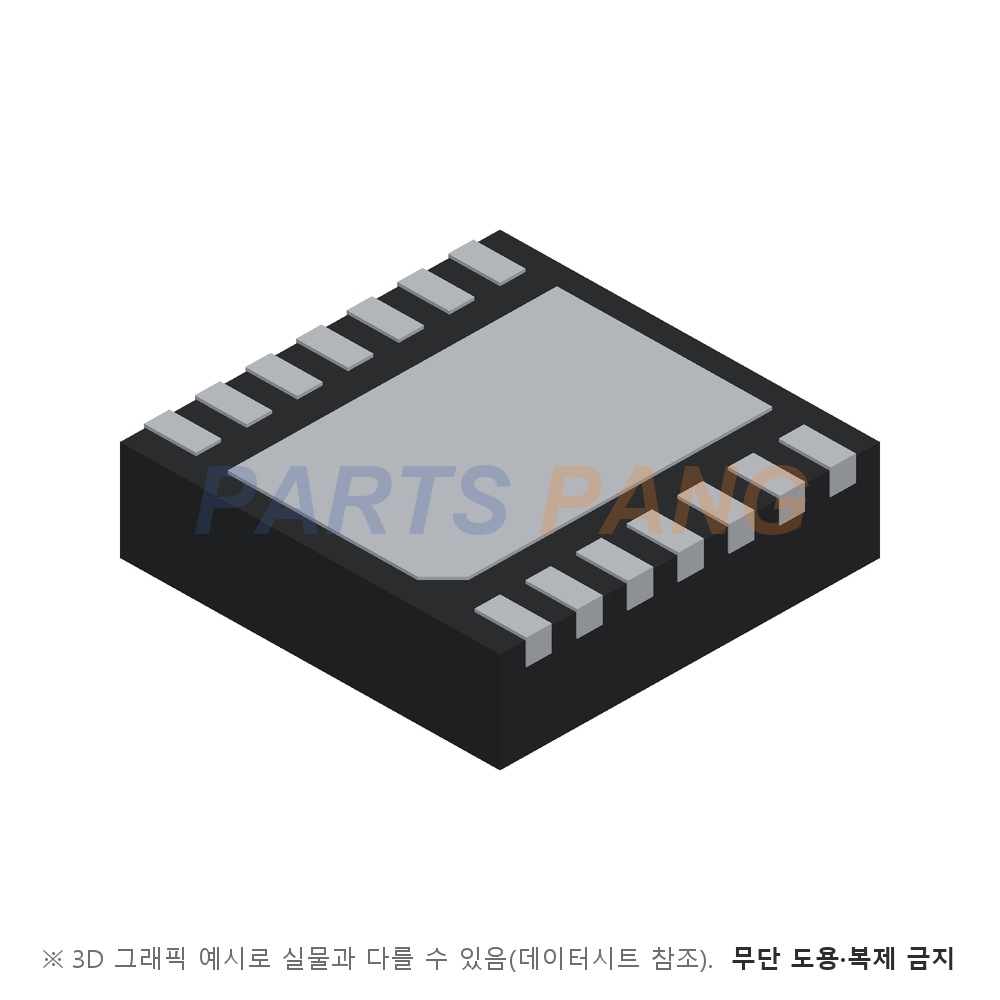

패키지

W-DFN3030-14

14핀 표면실장 외형이며 정션 대 주위 열저항은 54℃/W 입니다

실장

표면실장

포장은 13인치 릴 포장

퀄컴 고속 충전 규격과 전력 전달 규격 3.1 판을 함께 지원하는 어댑터용 제어 IC 입니다. 전력 프로파일은 외부 저항으로 고르며 문서는 1% 정밀도 저항을 권하고 저항을 열어 두면 20W · 단락하면 96W 프로파일로 잡힌다고 규정합니다.
