상세 정보
개요

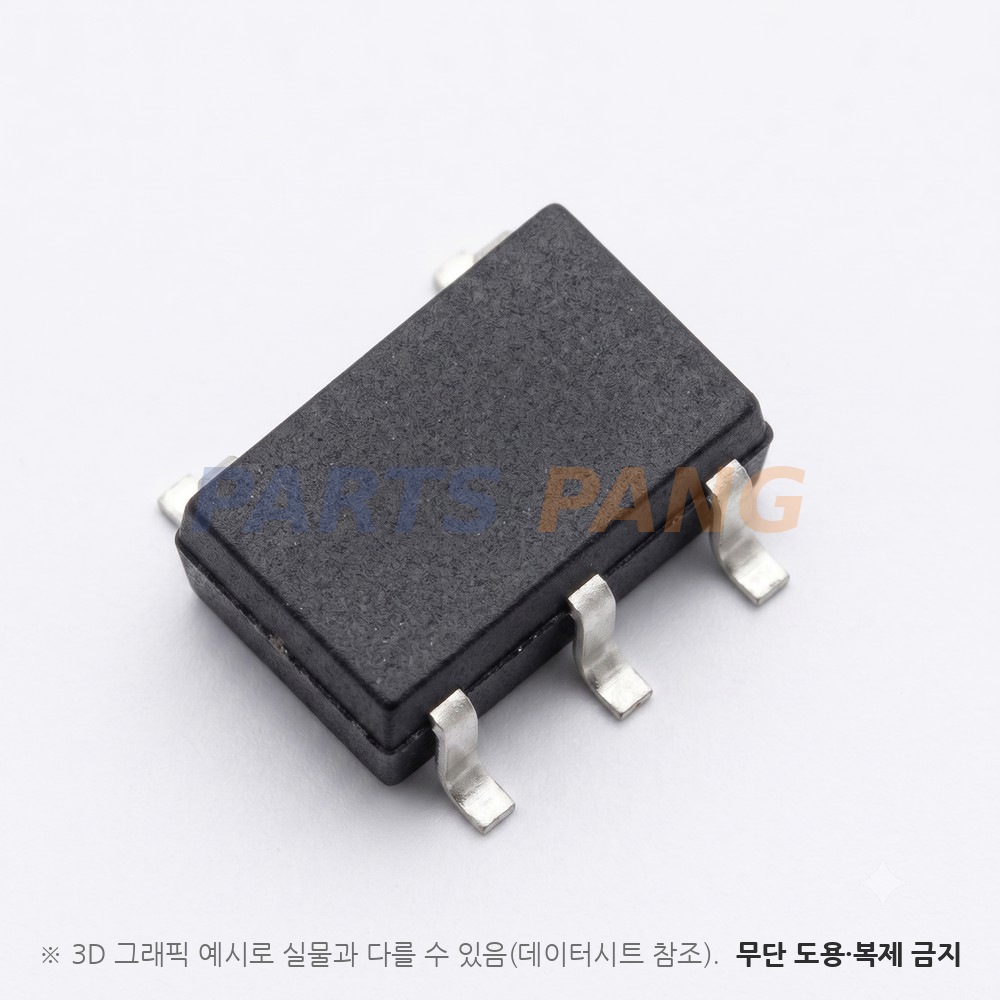

AP5727WG-7 은 Diodes Incorporated 의 표시 장치 바이어스용 고효율 승압 컨버터입니다. OLED 보조 표시 장치와 TFT-LCD 의 바이어스 전압을 만드는 용도이며 1.2MHz 스위칭과 내부 보상으로 외부 부품과 기판 면적을 줄이고 내장 소프트 스타트로 돌입 전류를 줄입니다. 되먹임 기준이 1.25V 라 LCD 패널 바이어스용 업계 표준 승압 컨버터와 호환된다고 문서가 밝힙니다. SOT-25 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개입니다.
전기 특성
- 출력 전압
- 최대 30V
- SW 핀 절대최대는 32V 이며 되먹임 전압은 1.225~1.275V(대표 1.25V) 입니다
- 입력 전압
- 2.7 ~ 5.5V
- 저전압 차단은 대표 2.2V · 최대 2.4V 이고 히스테리시스는 대표 85mV 입니다
- 스위칭 주파수
- 1.2MHz
- 규정 범위 1~1.4MHz 이며 최대 듀티비는 86% 이상(대표 90%) 입니다
- 스위칭 전류 한계
- 대표 750mA
- 정상 동작 조건이며 내장 MOSFET 온저항은 대표 0.95Ω · 최대 1.2Ω 입니다
- 소비 전류
- 정지 대표 500µA · 차단 최대 1µA
- 정지 전류는 FB 1.3V 무스위칭 · 차단 전류(대표 0.1µA)는 EN 0.4V 미만 조건입니다동작 주위 온도 -40~+85℃ · 동작 접합 온도 -40~+125℃(권장)
최대 정격
- 절대최대 입력 전압
- 7V
- VIN · FB · EN 핀 -0.3~7V · SW 핀 -0.3~32V 입니다
- 접합 온도
- 최대 150℃
- 보관 -65~+150℃ · 리드 온도 300℃ 입니다단층 2oz 기판 최소 패드에서 접합-주위 162℃/W · 접합-케이스 36℃/W 입니다
기계
- 패키지
- SOT-25
- 문서 표기는 SOT25 이며 표시 코드는 H8 입니다
- 실장
- 표면실장
- 포장은 7인치 릴 3,000개 단위
참고 (계열·주변장치)
문서 응용 분야는 소형 TFT-LCD 바이어스 전원 · 접이식 휴대폰 보조 표시 장치의 OLED 바이어스 · RF 증폭기 바이어스입니다. 승압 구조라 외부 쇼트키 다이오드가 필요하며 문서 예시 회로는 인덕터 22µH · 입력 4.7µF · 출력 10µF · 다이오드 B0540WS · 분압 11kΩ/1kΩ 입니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
스위칭 전류 한계 750mA 는 출력 전류가 아닙니다
750mA 는 정상 동작 조건의 내장 스위치 전류 한계(대표)이며 문서에는 출력 전류 규정이 없습니다. 문서의 성능 곡선은 입력 3.3V · 출력 15V · 부하 5~50mA 조건이므로 필요한 출력 전류는 승압비로 먼저 계산하십시오.
인덕터는 10~22µH 로 고르십시오
문서는 대부분의 응용에 10~22µH 를 권하고 1.2MHz 에서 코어 손실과 직류 저항이 낮은 것을 고르라고 적습니다. 입력 4.7µF · 출력 10µF 세라믹(X5R · X7R)이면 대부분 충분하다고 밝힙니다.
쇼트키 다이오드는 용량까지 보십시오
다이오드 순방향 전압은 도통 손실이 되고 다이오드 용량은 스위칭 손실이 됩니다. 전류 정격이 큰 쇼트키는 순방향 전압이 낮은 대신 용량이 커 1.2MHz 에서 손실이 커질 수 있다고 문서가 적으며 추천품은 40V/0.5A(B0540WS · ZLLS400) · 40V/0.25A(SDM20U40) 입니다.
EN 핀을 띄워 두지 마십시오
EN 은 1.5V 이상이면 켜지고 0.4V 이하면 꺼지며 문서는 띄워 둘 수 없다고 명시합니다. 켜고 끄는 기능을 쓰지 않으면 EN 을 입력 전원에 연결해 자동 기동하게 하십시오.
