APR346K6TR-G1 은 Diodes Incorporated 의 이차측 동기 정류 컨트롤러 입니다. 입력 전압 범위는 0~25V 이고 동작 온도 범위는 -40~+85℃ 입니다. 어댑터와 충전기의 이차측 동기 정류 회로에 쓰입니다. SOT-26 외형에 표면실장 방식이며 포장은 릴 포장 3000개 단위 입니다.

제어 방식

이차측 동기 정류 제어

정류 다이오드 자리에 놓인 MOSFET 의 드레인 전압을 읽어 켜고 끌 시점을 정합니다기준 전압을 외부 저항으로 잡아 동기 정류가 걸리는 문턱을 회로에 맞추실 수 있습니다

입력 전압 범위

0~25V

권장 동작 공급 전압 범위이며 절대 최대는 -0.3V 부터 28V 까지입니다공급은 시스템 출력에 연결하라고 문서가 안내합니다

전류 설정

외부 MOSFET 이 결정

제어 전용 IC 라 정류 전류를 스스로 흘리지 않고 외부 MOSFET 이 맡습니다정류 전류 용량은 고르신 MOSFET 의 규격으로 계산하십시오

동작 전류

150µA 대표

동작 상태 소비 전류이며 최대는 200µA 로 규정됩니다기동 전류도 대표 150µA · 최대 200µA 입니다

동작 온도

-40~+85℃

권장 동작 주위 온도 범위입니다게이트 켜짐 지연은 대표 70ns · 최대 130ns 이고 상승 시간은 대표 50ns · 최대 100ns 입니다

VCC 핀

-0.3~28V

VDET 핀

-0.7~160V

DRISR 핀

-0.3~20V

소비 전력

0.6W (TA 25℃)

접합 온도

+150℃

보관 온도

-65~+150℃

열저항 θJA

197℃/W

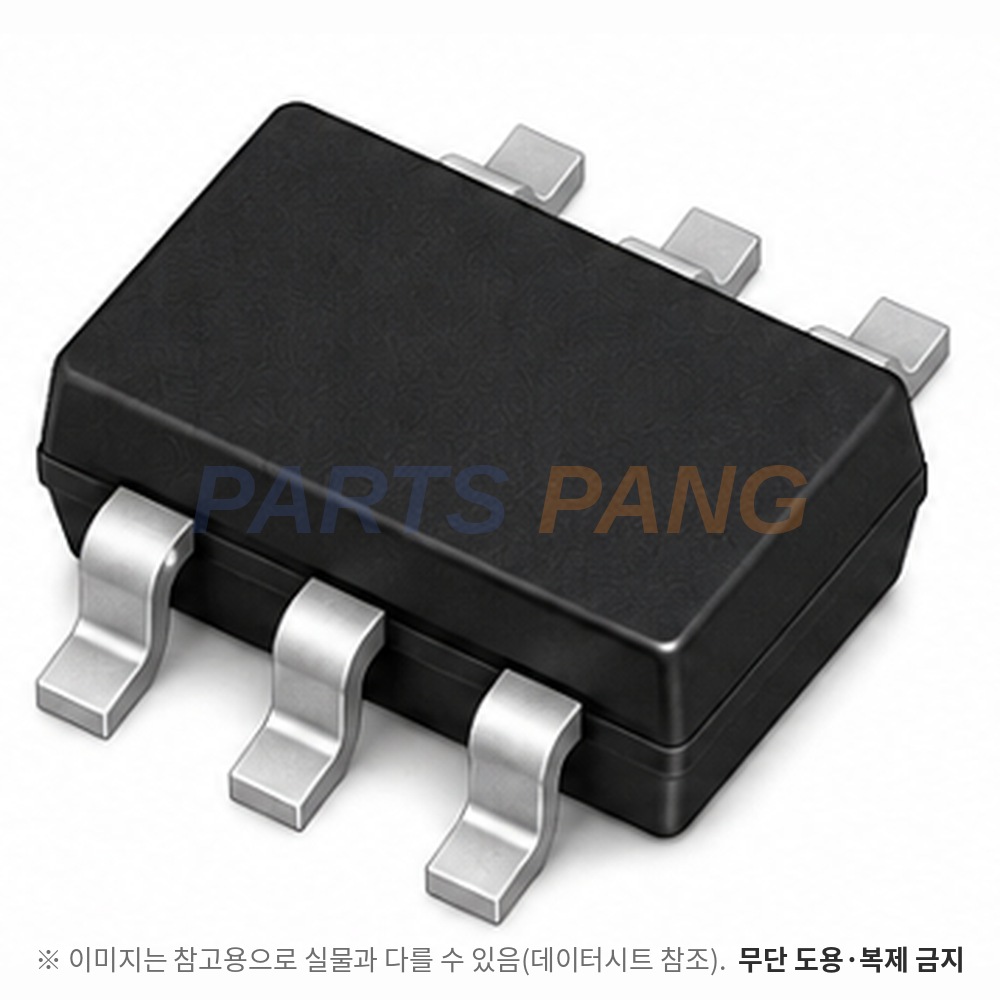

패키지

SOT-26

6핀 표면실장 외형이며 문서 표기는 SOT26 입니다

실장

표면실장

포장은 릴 포장 3000개 단위

절대 최대 공급 전압은 -0.3V 부터 28V 까지이고 동작 소비 전류는 대표 150µA · 최대 200µA 이며 게이트 켜짐 문턱은 0V 부터 1V 까지로 규정됩니다. 기준 전압 핀과 접지 사이 저항으로 동기 정류가 걸리는 문턱을 정하며 최소 동작 전압은 변압기 권선비와 이차측 최소 전압으로 계산하라고 문서가 안내합니다.
