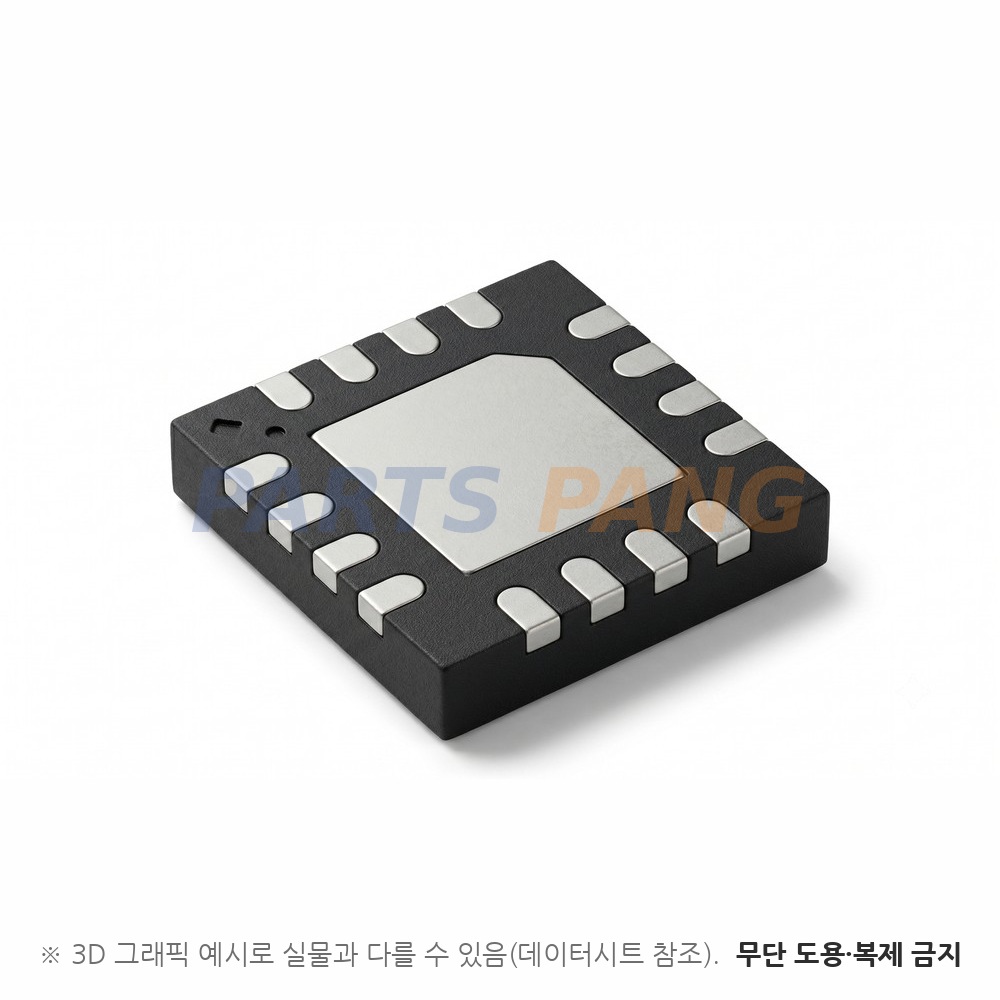

AP53781DMZ16-13-FA01 은 Diodes Incorporated 의 USB PD 3.2 듀얼 롤 전원 컨트롤러 입니다. 전력을 주고받는 역할을 모두 맡을 수 있는 Type-C 전력 전달 제어 IC 입니다. 입력 전압 범위는 3.6~28V 이고 동작 온도 범위는 -40~+85℃ 입니다. 노트북과 휴대 기기처럼 충전도 하고 급전도 하는 Type-C 포트에 쓰입니다. W-QFN3030-16 외형에 표면실장 방식이며 포장은 13인치 릴 포장 입니다.

제어 방식

듀얼 롤 전원 프로토콜 제어

전력을 받는 쪽과 주는 쪽 역할을 모두 맡고 상대 기기와 협상해 역할을 바꿀 수 있습니다로우사이드 전류 감지를 쓰고 외부 하이사이드 N채널 MOSFET 을 구동해 출력을 켜고 끕니다

입력 전압 범위

3.6~28V

로우사이드 전류 감지를 쓰는 조건의 권장 동작 전압 범위입니다내부 제어 전원 핀의 동작 전압은 대표 3V 이며 규정 범위는 2.5V 부터 3.5V 까지입니다

전류 설정

OCP 설정값

과전류 보호 문턱은 전력 프로파일 최대 부하의 110% 로 잡히며 협상된 전류에 따라 달라집니다1A 구간은 대표 1.1A · 3A 구간은 대표 3.3A · 5A 구간은 대표 5.5A 로 규정됩니다

동작 전류

2.5mA 대표

내부 제어 전원 핀의 동작 전류이며 최대는 6mA 로 규정됩니다잠자기 모드(CC 분리)에서는 대표 550µA · 최대 700µA 입니다

동작 온도

-40~+85℃

권장 동작 주위 온도 범위이며 권장 접합 온도는 -40~+125℃ 입니다과전압과 저전압과 과전류 보호가 모두 자동 복구형으로 동작합니다부하 전류 변화율은 -150mA/µs 부터 150mA/µs 까지 허용되며 협상 전류 범위는 1A 부터 5A 까지입니다

접합 온도

-40~+150℃

보관 온도

-65~+150℃

ESD

HBM 2kV · CDM 750V

열저항 θJA

31.3℃/W

2온스 동박 최소 패드 FR-4 기판 조건

패키지

W-QFN3030-16

16핀 표면실장 외형이며 문서 표기는 W-QFN3030-16 입니다

실장

표면실장

포장은 13인치 릴 포장

이 품번에 올라간 펌웨어는 전력 전달 규격 3.2 표준 전력 구간에서 최대 65W 까지 지원하고 데이터 역할 교환 요청을 받아들이도록 설정되어 있습니다. 보조 5V 출력은 최대 30mA 까지 공급하고 부하 전류 변화율은 -150mA/µs 부터 150mA/µs 까지 허용됩니다.
