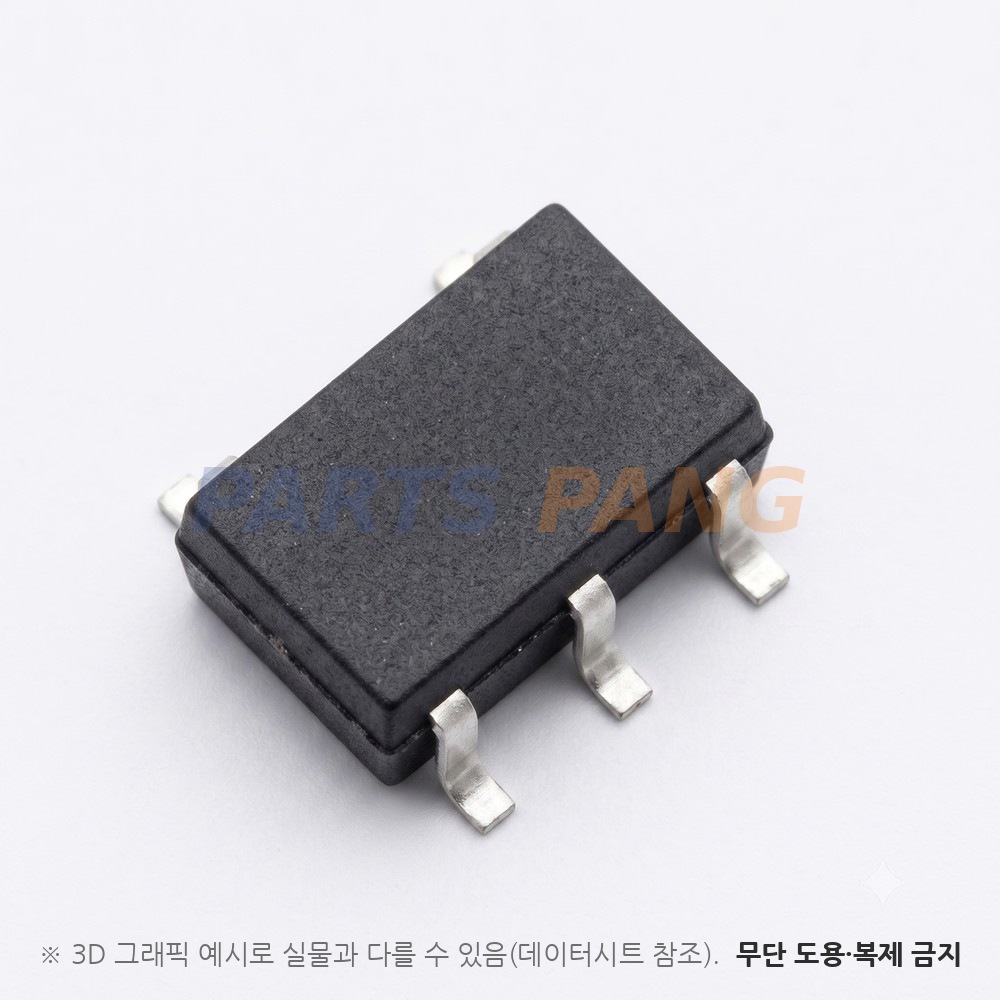

APX823-26W5G-7 은 Diodes Incorporated 의 프로세서 감시 IC(APX823/APX824/APX825A 계열) 입니다. 공급 전압이 1.1V 를 넘으면 리셋을 걸고, 공급 전압이 검출 전압 VTH- 아래에 있는 동안 리셋을 유지하며 검출 전압 위로 올라온 뒤 지연 시간이 지나면 리셋을 풉니다. 워치독 타이머와 액티브 로우 수동 리셋 입력(MR)을 갖췄고 리셋 출력은 액티브 로우 RESET 하나입니다. 문서가 드는 용도는 DSP·마이크로컨트롤러 응용, 산업 장비, 휴대용 기기, 무선 통신, 컴퓨터입니다.

검출 전압 Vs

2.63V

내려가는 쪽 문턱 VTH- 이며 0~+85℃ 에서 최소 2.59V · 최대 2.69V · -40~+85℃ 에서 최소 2.51V · 최대 2.74V 입니다품번의 전압 코드 26 에 해당하며 문서는 2.25V 부터 4.63V 까지 일곱 등급을 규정합니다

공급 전압 Vcc

1.1~5.5V

권장 동작 조건 기준이며 소비 전류는 WDI·MR 개방에서 대표 30µA · 최대 40µA 입니다

히스테리시스

50mV 대표

공급 전압 입력 기준 대표값입니다

전파 지연

최대 25µs

공급 전압이 VTH-+0.2V 에서 VTH--0.2V 로 내려갈 때 RESET 까지의 최대값이며 MR→RESET 은 최대 0.1µs 입니다

리셋 유지 시간

140~280ms (대표 200ms)

25℃ 규정값입니다

워치독 시간 초과

1.12~2.4초 (대표 1.6초)

WDI 의 상승·하강 어느 전이로도 다시 트리거되며 WDI 를 연결하지 않으면 워치독이 꺼집니다WDI 펄스 폭 최소 50ns · MR 펄스 폭 최소 100ns · 전이율 최대 100ns/V 입니다

입력 (MR·WDI)

하이 0.7VCC 이상 / 로우 0.3VCC 이하

MR 내부 풀업 대표 60kΩ · WDI 입력 전류 대표 120µA · 최대 160µA 입니다

출력 형식

액티브 로우 RESET

출력 하이 전압은 공급 VTH-+0.2V 에서 소스 20µA 일 때 0.8VCC 이상 · 출력 로우 전압은 공급 VTH--0.2V 에서 싱크 1mA 일 때 최대 0.4V 입니다

동작 온도

-40~+85℃

권장 동작 주위 온도 범위입니다

전원 (VCC)

6.0V

RESET · MR · WDI 핀 전압은 -0.3V 부터 VCC+0.3V 까지입니다

출력 전류

절대 최대 20mA

공급 핀 입력 전류도 절대 최대 20mA 입니다

허용 손실 (PD · SOT25)

25℃ 500mW / 70℃ 220mW / 85℃ 125mW

온도 (TJ·Tstg)

동작 접합 -40~+105℃ / 보관 -65~+150℃

정전기 내성 (ESD)

인체 모델 5kV / 기계 모델 200V

열저항 (SOT25)

θJA 161℃/W / θJC 27℃/W

패키지

SOT-25

문서 표기는 SOT25(W5) 5핀이며 습기 민감도는 MSL 3 입니다

실장

표면실장

포장은 7인치 테이프앤릴 3,000개(-7) 입니다

같은 문서가 APX823(SOT25 · 액티브 로우 RESET · MR · WDI)과 APX824(SOT25 · RESET 과 액티브 하이 RESET · WDI)와 APX825A(SOT26 · 두 출력 · MR · WDI)를 함께 규정합니다. 본 품번은 APX823 의 2.63V 등급입니다.
