DGD0211CWT-7 은 Diodes Incorporated 의 1.9A 고속 단일 로우사이드 게이트 드라이버로 MOSFET 과 IGBT 를 구동합니다. 논리 입력은 표준 TTL·CMOS 레벨(3.3V 까지)에 맞아 마이크로컨트롤러에 바로 물릴 수 있고, 비반전 입력 IN 과 반전 입력 IN* 을 함께 갖췄습니다. 전파 지연 대표 35ns · 상승·하강 시간 대표 15ns 로 스위칭 전원과 PFC 회로 같은 고속 응용에 맞다고 문서가 설명합니다. 문서가 드는 용도는 DC-DC 컨버터·라인 드라이버·모터 제어·스위칭 전원입니다.

검출 전압 Vs

문서 미규정

게이트 드라이버라 전압 검출·저전압 잠금 문턱이 문서에 없습니다

공급 전압 Vcc

4.5~18V

권장 동작 조건 기준이며 대기 공급 전류는 입력 0V 또는 3V 에서 대표 50µA · 최대 100µA 입니다

히스테리시스

문서 미규정

입력 히스테리시스 값은 문서에 없습니다

입력 문턱

논리 1 최소 2.4V / 논리 0 최대 0.8V

논리 입력 권장 범위는 0~5V 이고 입력 바이어스 전류는 논리 1 최대 5µA · 논리 0 최대 2µA 입니다

출력 전류

소스 1.9A · 싱크 1.8A

단락 펄스 기준 대표값이며 출력 역전류 내량은 대표 250mA 입니다출력 전압 강하는 하이·로우 모두 대표 25mV 입니다

전파 지연

35ns

턴온·턴오프 모두 대표 35ns 이고 최대는 턴온 50ns · 턴오프 55ns 입니다(공급 12V · 25℃)상승·하강 시간은 부하 1000pF 에서 대표 15ns · 최대 25ns 입니다

동작 온도

-40~+125℃

권장 주위 온도 범위입니다

전원 (VCC)

-0.3~+22V

출력(OUT)과 논리 입력(IN · IN*) 전압은 -0.3V 부터 VCC+0.3V 까지입니다

허용 손실 (PD)

0.54W

JEDEC 2층 FR-4 기판 기준이며 열저항 RθJA 는 188℃/W 입니다

온도 (TJ·Tstg)

접합 +150℃ / 보관 -55~+150℃

납땜 리드 온도는 10초 +300℃ 입니다

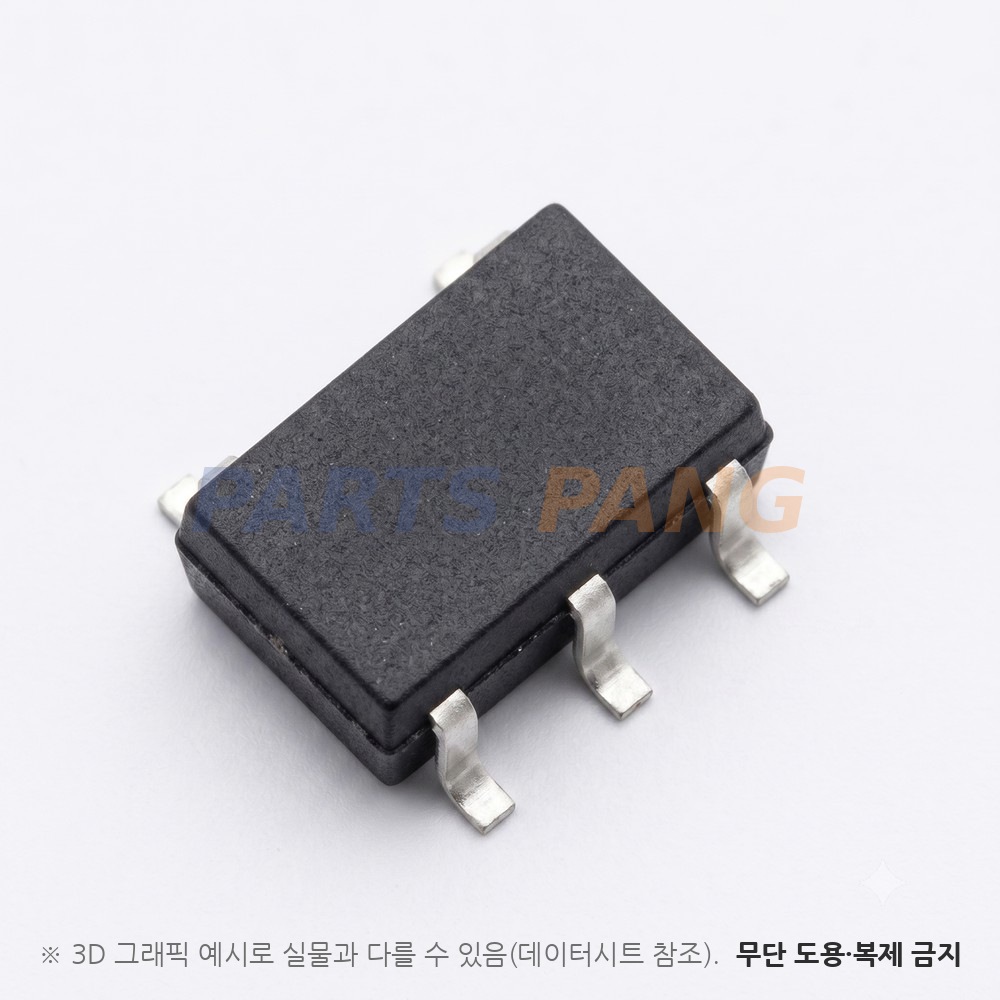

패키지

TSOT-25

문서 표기는 TSOT25(Type TH) 5핀이며 핀 배치는 1 VCC · 2 COM · 3 IN · 4 IN* · 5 OUT 입니다

실장

표면실장

포장은 7인치 릴 3,000개(테이프 폭 8mm)이고 무게는 약 0.012g · 습기 민감도 MSL 3 입니다

입출력 응답표상 OUT 은 IN 이 1 이고 IN* 이 0 일 때만 하이가 되고 나머지 세 조합에서는 로우입니다. 문서는 2021년 11월 판(DS42459 Rev.3-2)이며 차량용 변경 관리가 필요한 경우는 제조사에 문의하도록 안내돼 있습니다.
