DGD0211EWT-7 은 Diodes Incorporated 의 1.9A 고속 단일 로우사이드 게이트 드라이버로 MOSFET 과 IGBT 를 구동합니다. 논리 입력 문턱이 XREF 핀 전압에 따라 정해져 5.0V · 3.3V · 2.5V 계통 신호에 맞출 수 있고, 입력은 비반전 IN 하나입니다. 전파 지연 대표 34ns · 상승·하강 시간 대표 18ns 로 스위칭 전원과 PFC 회로 같은 고속 응용에 맞다고 문서가 설명합니다. 문서가 드는 용도는 라인 드라이버·모터 제어·스위칭 전원입니다.

검출 전압 Vs

문서 미규정

게이트 드라이버라 전압 검출·저전압 잠금 문턱이 문서에 없습니다

공급 전압 Vcc

4.5~18V

권장 동작 조건 기준이며 대기 공급 전류는 입력 개방에서 대표 4µA · 최대 10µA 입니다

히스테리시스

문서 미규정

입력 문턱은 논리 1 대표 52%XREF · 논리 0 대표 42%XREF 로만 규정되고 히스테리시스 항목은 따로 없습니다

입력 문턱

논리 1 대표 52%XREF / 논리 0 대표 42%XREF

XREF 권장 범위는 2.5~5V 이고 논리 입력 권장 범위는 0V 부터 XREF 까지입니다입력 바이어스 전류는 XREF 3V 에서 논리 1 최대 5µA · 논리 0 최대 2µA 입니다

출력 전류

소스 1.9A · 싱크 1.8A

10µs 이하 단락 펄스 기준 대표값입니다출력 저항은 공급 12V · 10mA 에서 하이 대표 3.3Ω · 로우 대표 2.3Ω 입니다

전파 지연

34ns

턴오프 대표값이며 턴온은 대표 27ns · 최대는 턴온 50ns · 턴오프 55ns 입니다(공급 12V · 25℃)상승 시간 대표 17ns · 하강 시간 대표 18ns · 최대 각 25ns 입니다(부하 1000pF)

동작 온도

-40~+125℃

권장 주위 온도 범위입니다

전원 (VCC)

-0.3~+24V

출력(OUT)은 -0.3V 부터 VCC+0.3V · 논리 입력(IN)은 -0.3V 부터 XREF+0.3V 까지입니다

기준 전압 (XREF)

-0.3~5.5V

허용 손실 (PD)

0.54W

JEDEC 2층 FR-4 기판 기준이며 열저항 RθJA 는 188℃/W 입니다

온도 (TJ·Tstg)

접합 +150℃ / 보관 -55~+150℃

납땜 리드 온도는 10초 +300℃ 입니다

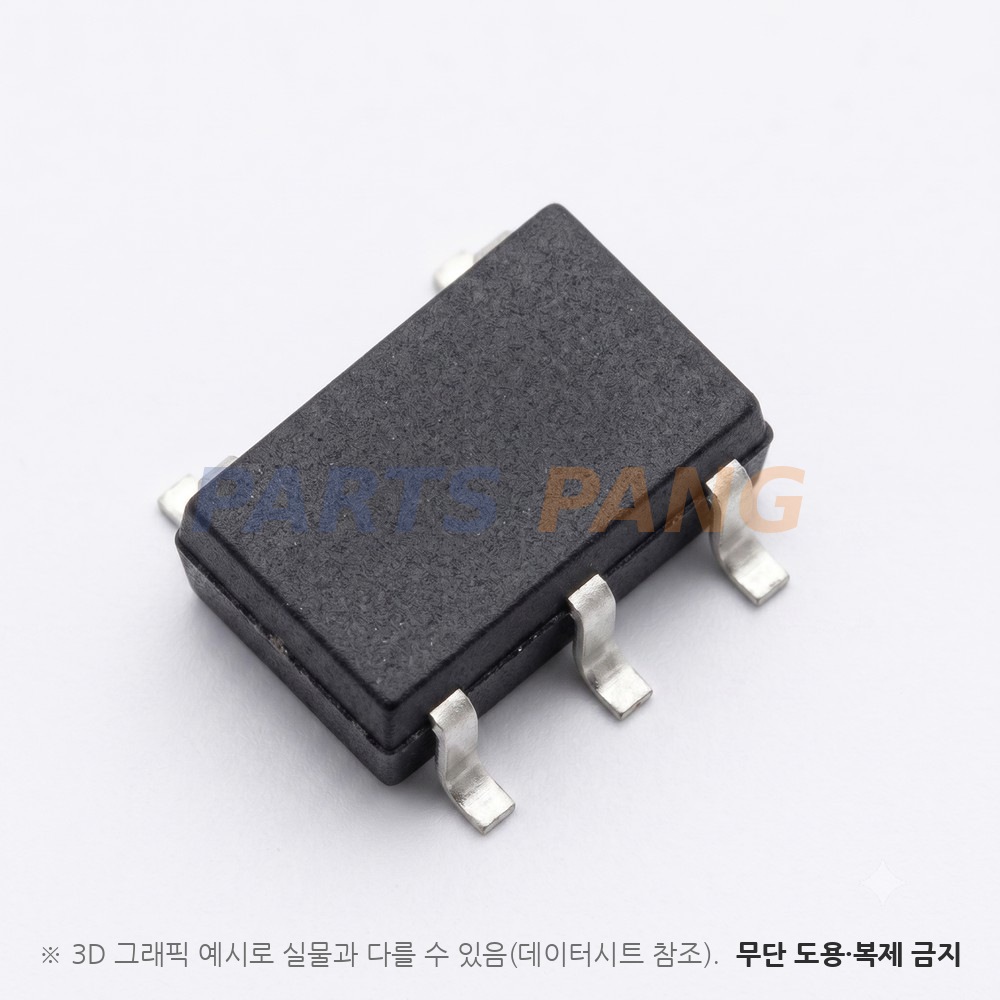

패키지

TSOT-25

문서 표기는 TSOT25 5핀이며 핀 배치는 1 VCC · 2 COM · 3 IN · 4 XREF · 5 OUT 입니다

실장

표면실장

포장은 7인치 릴 3,000개(테이프 폭 8mm)이고 무게는 약 0.012g · 습기 민감도 MSL 1 입니다

입력은 비반전 IN 하나뿐이라 OUT 은 IN 과 같은 위상으로 움직이고 반전 입력은 없습니다. 문서는 2024년 10월 판(DS46611 Rev.1-2)이며 차량용 변경 관리가 필요한 경우는 제조사에 문의하도록 안내돼 있습니다.
