B340BQ-13-F 은 Diodes Incorporated 의 3.0A 차량용 표면실장 쇼트키 배리어 정류기 입니다. 차량용 등급으로 100A 서지 내량을 갖춘 3.0A 정류기입니다. 순방향 전압은 0.50V 이고 서지 순방향 전류는 100A 입니다. SMB 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 같은 문서의 B350BQ 는 50V · B360BQ 는 60V 입니다

평균 정류 전류 Io

3.0A

단자 온도 TT +100℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.50V

IF 3.0A · TA +25℃ 기준 최대값이고 B350BQ 와 B360BQ 는 같은 조건에서 0.70V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 200pF 를 VR 4V · 1MHz 조건으로 대신 제시합니다

정션 온도 TJ

-55~+150℃

동작 온도 범위이며 보관 온도도 같은 범위로 규정됩니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 100A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

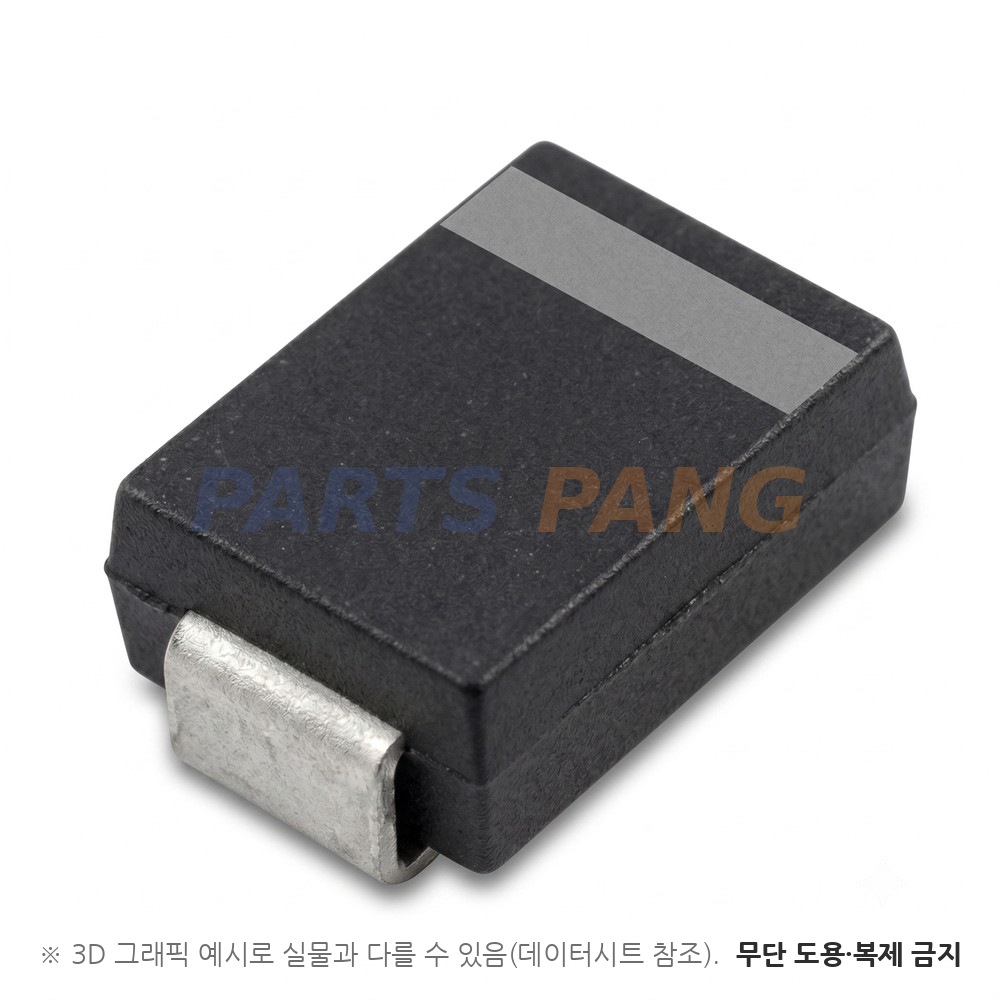

패키지

SMB

무게 약 0.093g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

열저항은 정션 대 단자 25℃/W · 정션 대 주위 95℃/W 이고 누설 전류 IR 은 정격 역전압에서 +25℃ 0.5mA · +100℃ 20mA 입니다. 같은 문서가 B340BQ · B350BQ · B360BQ 세 등급을 모두 3,000개 릴로 규정합니다.
