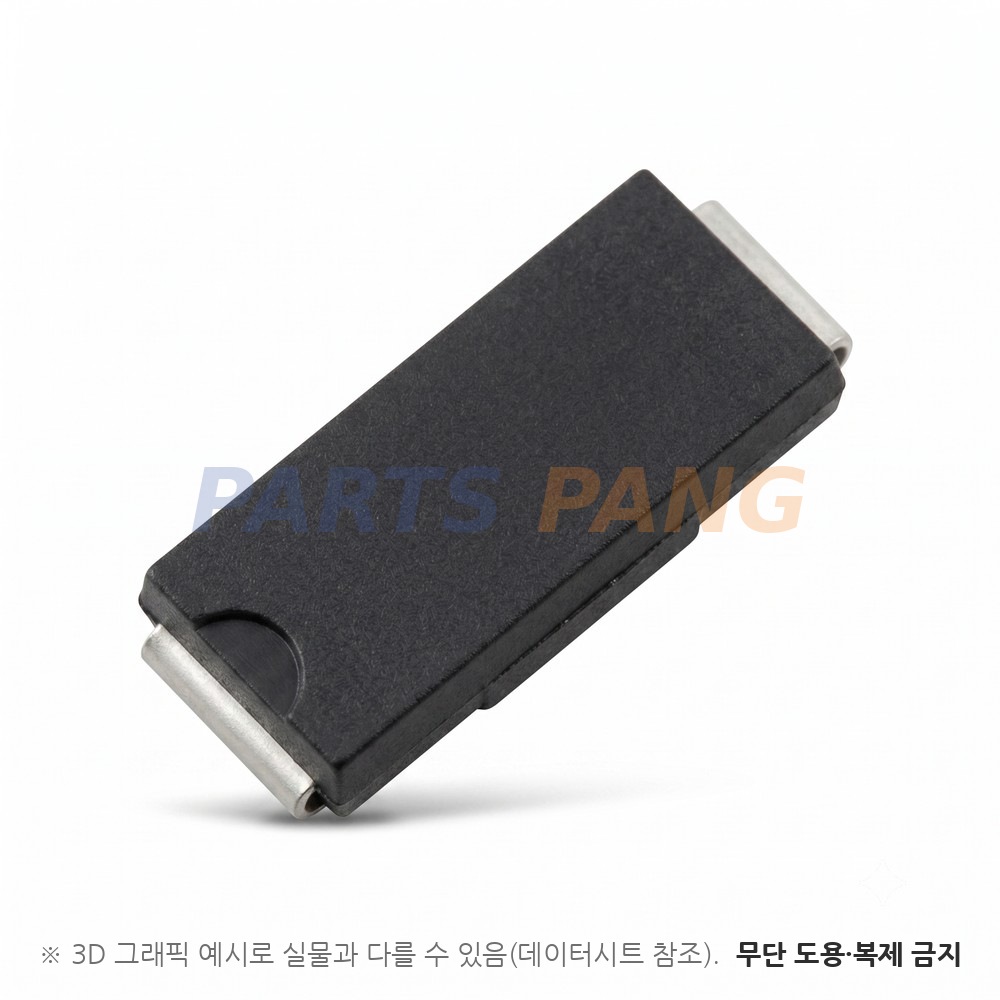

B360A-13-F 은 Diodes Incorporated 의 3.0A 표면실장 쇼트키 배리어 정류기 입니다. SMA 외형에 80A 서지 내량을 갖춘 60V 급 정류기입니다. 순방향 전압은 0.70V 이고 서지 순방향 전류는 80A 입니다. SMA 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.

역방향 전압 VR

60V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 계열은 20V 부터 60V 까지입니다

평균 정류 전류 Io

3.0A

단자 온도 TT +100℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.70V

IF 3.0A · TA +25℃ 기준 최대값이고 B320A 부터 B340A 까지는 같은 조건에서 0.50V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 200pF 를 VR 4V · 1MHz 조건으로 대신 제시합니다

정션 온도 TJ

-55~+150℃

동작 온도 범위이며 보관 온도도 같은 범위로 규정됩니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 80A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SMA

무게 약 0.064g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 5,000개 테이프앤릴

최대 전력 손실 PD 는 정상 상태 +25℃ 에서 850mW 이고 열저항은 정션 대 주위 140℃/W · 100℃/W 두 조건에 정션 대 단자 25℃/W 입니다. 같은 문서가 B320A 부터 B360A 까지 다섯 등급을 SMA 외형 5,000개 릴로 규정합니다.
