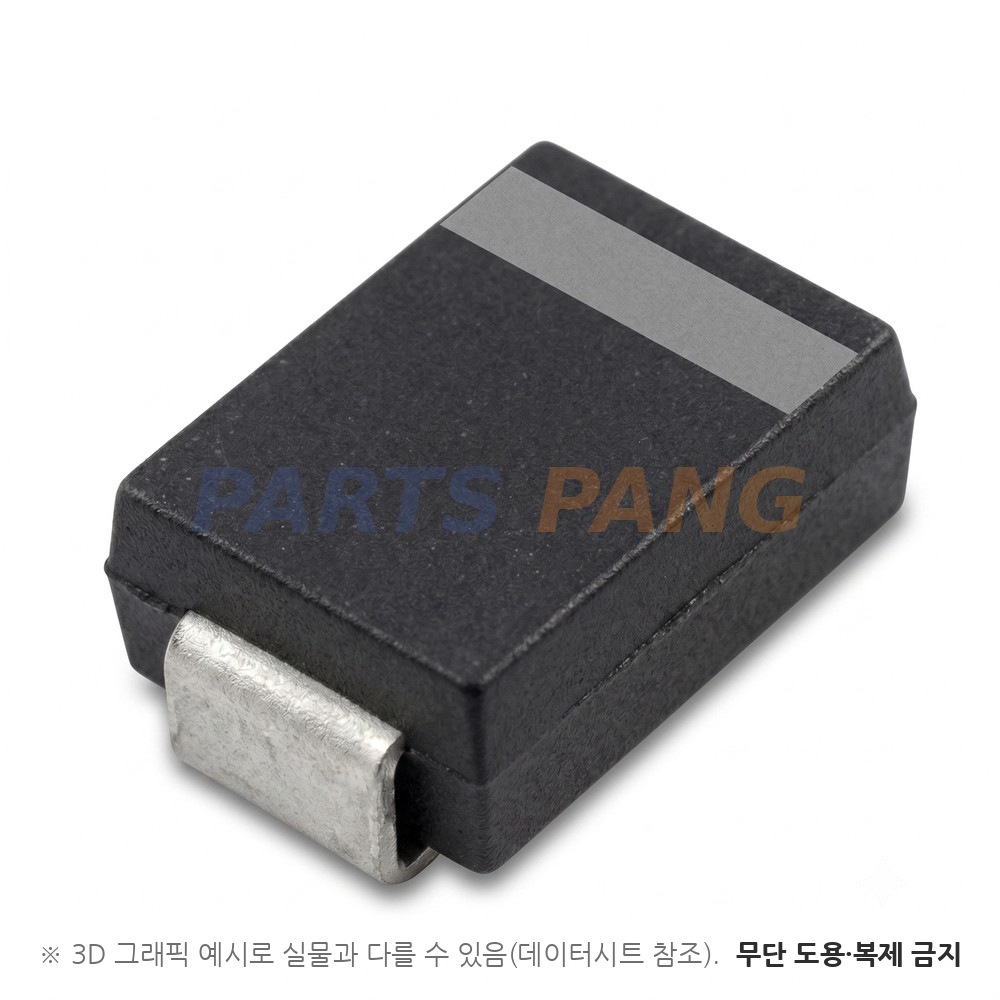

B340LB-13-F 은 Diodes Incorporated 의 3.0A 초저손실 표면실장 쇼트키 배리어 정류기 입니다. 매우 낮은 순방향 전압(IF 1.0A 대표 0.310V)을 갖춘 3.0A 정류기입니다. 순방향 전압은 0.450V 이고 서지 순방향 전류는 70A 입니다. SMB 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 최소 항복 전압은 IR 2.0mA 에서 40V 입니다

평균 정류 전류 Io

3.0A

단자 온도 TT +90℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.450V

IF 3.0A 기준 최대값이며 IF 1.0A 에서는 대표 0.310V · 최대 0.350V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 180pF 를 f 1MHz · VR 4.0V 조건으로 대신 제시합니다

정션 온도 TJ

-55~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 70A정격 부하에 중첩한 60Hz 단일 사인파 기준입니다

패키지

SMB

무게 약 0.093g 이며 캐소드 밴드 또는 캐소드 노치로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

누설 전류 IR 은 VR 15V 에서 대표 150µA · VR 20V 에서 최대 1.0mA · VR 40V 에서 최대 2.0mA 입니다. 정션 대 단자 열저항은 대표 35℃/W 이며 SMA 외형이 필요하시면 같은 문서의 B340LA-13-F 5,000개 릴 판을 쓰십시오.
