Diodes Incorporated B360AE-13 Schottky Diode

상세 정보

개요

B360AE-13 은 Diodes Incorporated 의 3.0A 표면실장 쇼트키 배리어 정류기 입니다. 고온 역누설 안정성을 높인 60V 급 3.0A 정류기입니다. 순방향 전압은 0.65V 이고 서지 순방향 전류는 80A 입니다. SMA 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.

전기 특성

역방향 전압 VR: 60V; 반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 같은 문서의 B350AE 는 50V 입니다
평균 정류 전류 Io: 3A; 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다
순방향 전압 VF: 0.65V; IF 3A · TJ +25℃ 기준 최대값이며 대표값은 0.55V · TJ +125℃ 에서는 대표 0.52V 입니다
역회복 시간 trr: 문서 미규정; 쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 정전용량 CT 125pF 를 VR 4.0V · 1MHz 조건으로 대신 제시합니다

최대 정격

정션 온도 TJ: -55~+150℃; 동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 80A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

기계

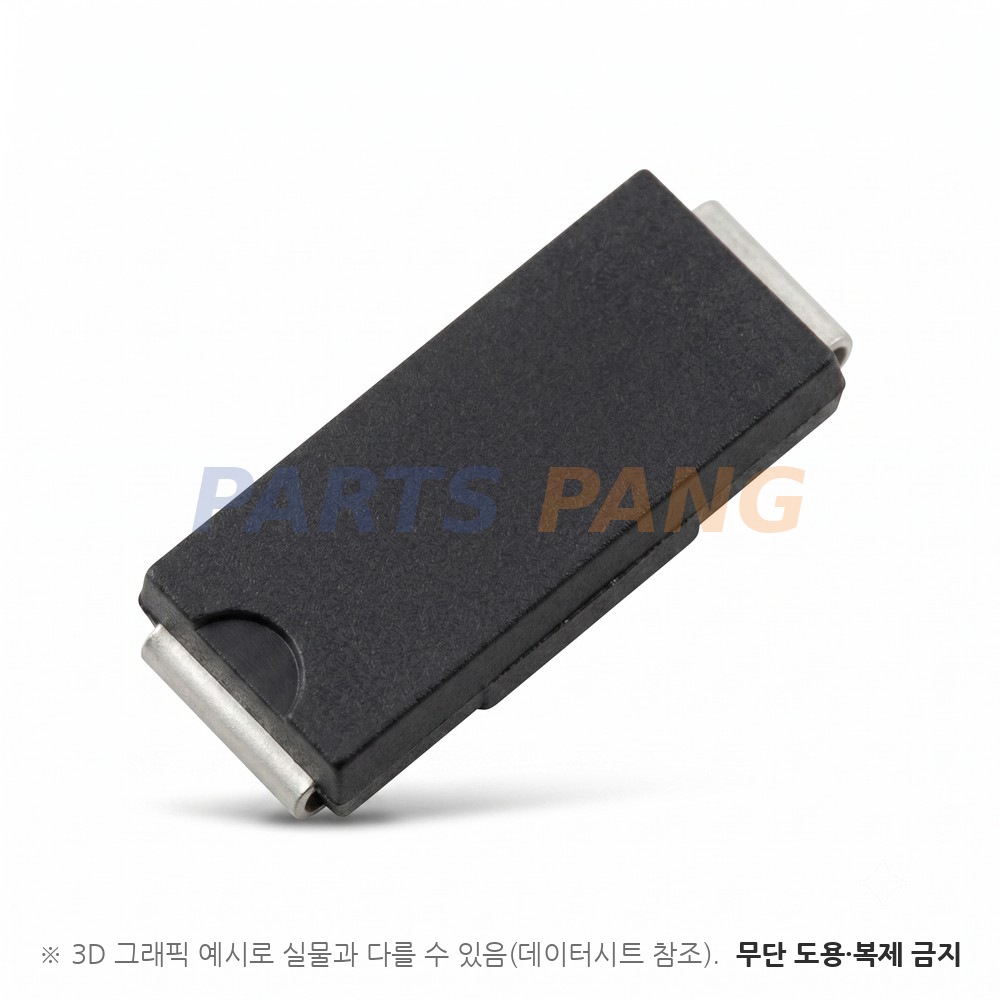

패키지: SMA; 무게 약 0.063g 이며 캐소드 밴드로 극성을 표시합니다
실장: 표면실장; 포장은 5,000개 테이프앤릴

참고 (계열·주변장치)

누설 전류 IR 은 VR 60V · TJ +25℃ 에서 최대 0.2mA 이고 TJ +125℃ 에서는 대표 25mA 입니다. 열저항은 정션 대 주위 60℃/W · 정션 대 케이스 30℃/W 이며 같은 문서의 50V 등급 B350AE-13 은 대체품으로 B350A-13-F 가 지정되어 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

고온 순방향 전압은 대표값뿐입니다

IF 3A 에서 TJ +25℃ 는 대표 0.55V · 최대 0.65V 이고 TJ +125℃ 는 대표 0.52V 만 규정되며 최대값이 없습니다. 손실을 보증값으로 잡으실 때는 상온 최대 0.65V 를 쓰십시오.

고온 누설을 보고 고르는 계열입니다

누설 전류 IR 은 VR 60V · TJ +25℃ 에서 최대 0.2mA 이고 TJ +125℃ 에서는 대표 25mA 입니다. 같은 문서의 B350AE 는 VR 50V 에서 최대 0.1mA 로 더 낮습니다.

용도는 부스트·차단·환류입니다

문서는 고온 역누설 안정성을 내세워 부스트 다이오드 · 차단 다이오드 · 환류 다이오드 같은 일반 정류 용도를 듭니다. 자동차 변경 관리가 필요하면 별도로 문의하라고 적습니다.

열 경로가 두 가지로 규정됩니다

정션 대 주위 60℃/W · 정션 대 케이스 30℃/W 는 1×1인치 FR-4 단면 2oz 기판에 0.56×0.73인치 동박 패드로 실장한 조건(Note 6)입니다. 패드가 이보다 작으면 이 값을 그대로 쓰실 수 없습니다.
