BAS70LP-7B 은 Diodes Incorporated 의 초소형 표면실장 쇼트키 배리어 다이오드 입니다. 70V 내압에 낮은 턴온 전압을 갖춘 초소형 소신호 다이오드입니다. 순방향 전압은 0.75V 이고 서지 순방향 전류는 800mA 입니다. X1-DFN1006-2 외형에 표면실장 방식이며 포장은 10,000개 테이프앤릴 입니다.

역방향 전압 VR

70V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 최소 항복 전압도 IR 10µA 에서 70V 입니다

평균 정류 전류 Io

70mA

문서는 평균 정류 전류 대신 연속 순방향 전류 IFM 을 규정합니다

순방향 전압 VF

0.75V

IF 10mA 기준 최대값이며 IF 1.0mA 에서 최대 0.42V · IF 15mA 에서 최대 0.96V 입니다

역회복 시간 trr

1.6ns

IF 10mA 에서 IR 1.0mA 로 바뀌는 조건이며 IRR 은 IR 의 0.1배 · 부하 저항 100Ω 입니다

정션 온도 TJ

-65~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 800mA펄스 폭 1.0초 조건의 비반복 피크 순방향 서지 전류입니다

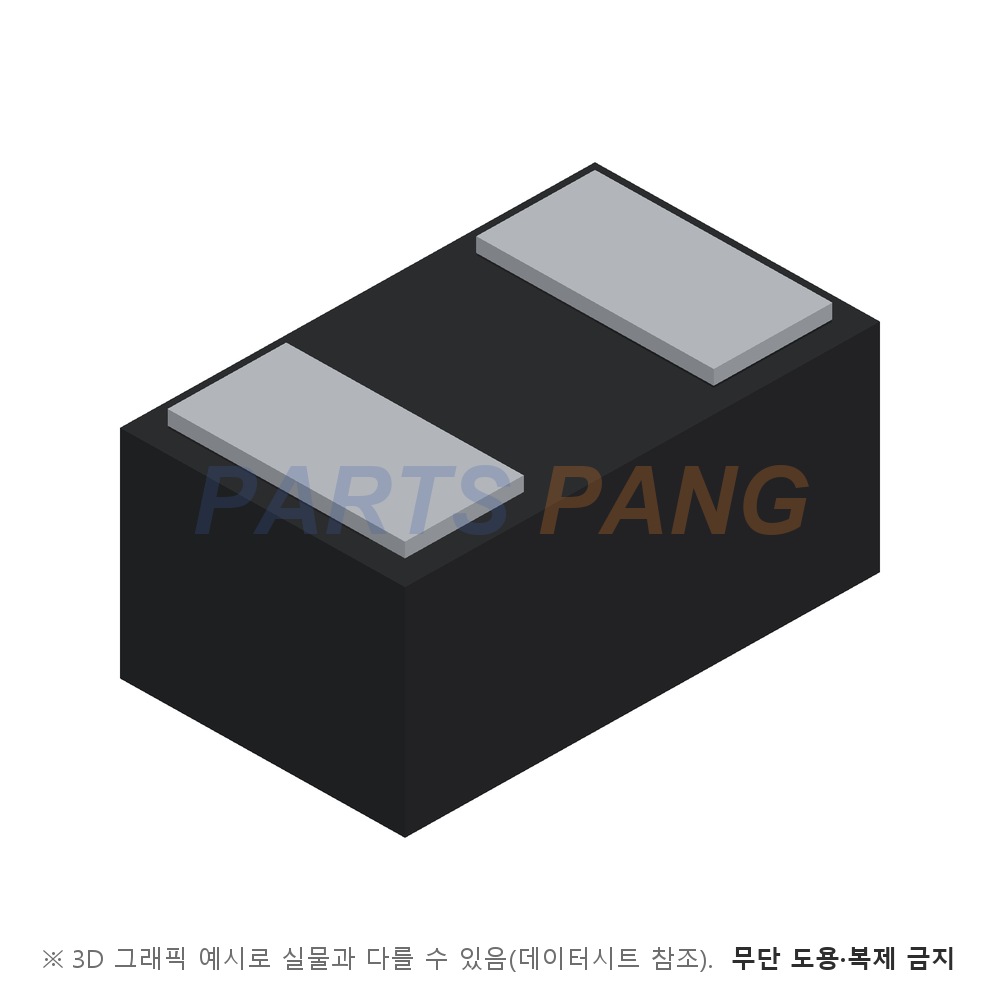

패키지

X1-DFN1006-2

무게 약 0.001g 으로 매우 작고 제품 표시 코드는 73 입니다

실장

표면실장

포장은 10,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 IR 10µA 에서 70V 이고 누설 전류 IR 은 VR 50V 에서 0.1µA · VR 70V 에서 10µA 입니다. 대표 전력 손실 PD 는 430mW 이며 정션 대 주위 열저항은 295℃/W 입니다.
