이 DG1032Z는 사인파 최대 30 MHz, 2채널 독립 출력의 RIGOL DG1000Z 계열 함수·임의파형 발생기입니다. SiFi 기술로 임의파형을 점 단위로 재현하고 고조파 발생·변조·주파수 카운터를 함께 갖췄습니다.

최대 주파수

30 MHz

사인파 기준

채널 수

2

샘플링 속도

200 MSa/s

파형 메모리

8 Mpts

채널당 표준, 옵션 16 Mpts

수직 분해능

14 bits

출력 진폭

1 mVpp ~ 10 Vpp

50 Ω 부하, 주파수별 상한≤10 MHz 1 mVpp~10 Vpp≤30 MHz 1 mVpp~5 Vpp

인터페이스

USB Host, USB Device, LAN

주파수 정확도

±1 ppm

18~28℃

위상 잡음

<-125 dBc/Hz (typ.)

10 MHz, 10 kHz 오프셋

구형파

1 µHz ~ 25 MHz

펄스

1 µHz ~ 15 MHz

램프

1 µHz ~ 500 kHz

임의파형 출력

1 µHz ~ 10 MHz

고조파 발생

최대 8차

변조

AM, FM, PM, ASK, FSK, PSK, PWM

내장 파형

160종

주파수 카운터

최대 200 MHz

7자리/초

전원

AC 100 ~ 240 V, 45 ~ 440 Hz

소비 전력

40 W 미만

디스플레이

3.5인치 TFT

크기 (W×H×D)

261.5 × 112 × 318.4 mm

무게

3.2 kg

DG1000Z 계열은 사인파 상한으로 DG1022Z(25 MHz)·DG1032Z(30 MHz)·DG1062Z(60 MHz)가 갈리고, 표준 임의파형 메모리는 DG1022Z 2 Mpts, 나머지 두 모델 8 Mpts입니다. 세 모델 모두 2채널·200 MSa/s·14 bits로 같습니다.

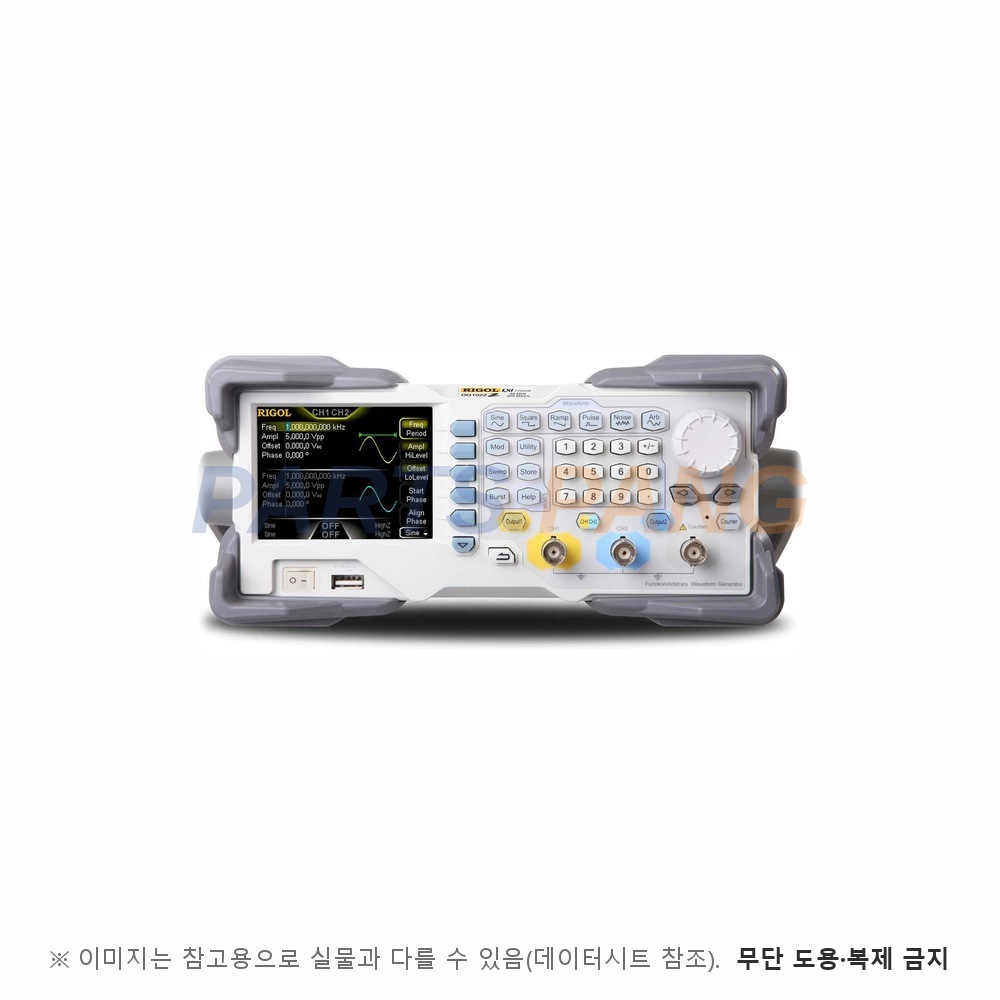

대표 사진은 같은 외형의 DG1022Z 사진입니다.
