이 DG5102는 사인파 최대 100 MHz, 1 GSa/s 2채널 RIGOL DG5000 계열 함수·임의파형 발생기입니다. 일반 파형 외에 IQ 베이스밴드·IF 소스와 주파수 호핑(옵션)을 지원해 통신 신호 시험에 쓰입니다.

최대 주파수

100 MHz

사인파 기준

채널 수

2

샘플링 속도

1 GSa/s

파형 메모리

16 Mpts

일반 모드, 재생 모드 최대 128 Mpts

수직 분해능

14 bits

출력 진폭

5 mVpp ~ 10 Vpp

50 Ω 부하

인터페이스

USB Host, USB Device, GPIB, LAN

주파수 정확도

±1 ppm

18~28℃

위상 잡음

<-110 dBc (typ.)

10 MHz, 10 kHz 편차

구형파

1 µHz ~ 100 MHz

상승·하강 <3 ns (typ.)

펄스

1 µHz ~ 50 MHz

폭 4 ns부터, 에지 3 ns ~ 1 ms

램프

1 µHz ~ 3 MHz

임의파형 출력

1 µHz ~ 50 MHz

변조

AM, FM, PM, ASK, FSK, PSK, PWM, IQ

주파수 호핑

옵션 DG5-FH

대역 1.5 ~ 100 MHz

출력 절연

대지 42 Vpk

전원

AC 100 ~ 240 V, 45 ~ 65 Hz

100 ~ 127 V는 45 ~ 440 Hz

소비 전력

125 W 미만

디스플레이

4.3인치 TFT 480×272

크기 (W×H×D)

230 × 106 × 501 mm

무게

4.3 kg

DG5000 계열은 사인파 상한 350·250·100·70 MHz에 1채널·2채널 모델이 있고 DG5102는 100 MHz 2채널형입니다. RIGOL 북미 공식 제품 페이지 모델 표에는 DG5102가 단종(OBSOLETE)으로 표시되고 대체 모델로 DG4102가 안내돼 있습니다.

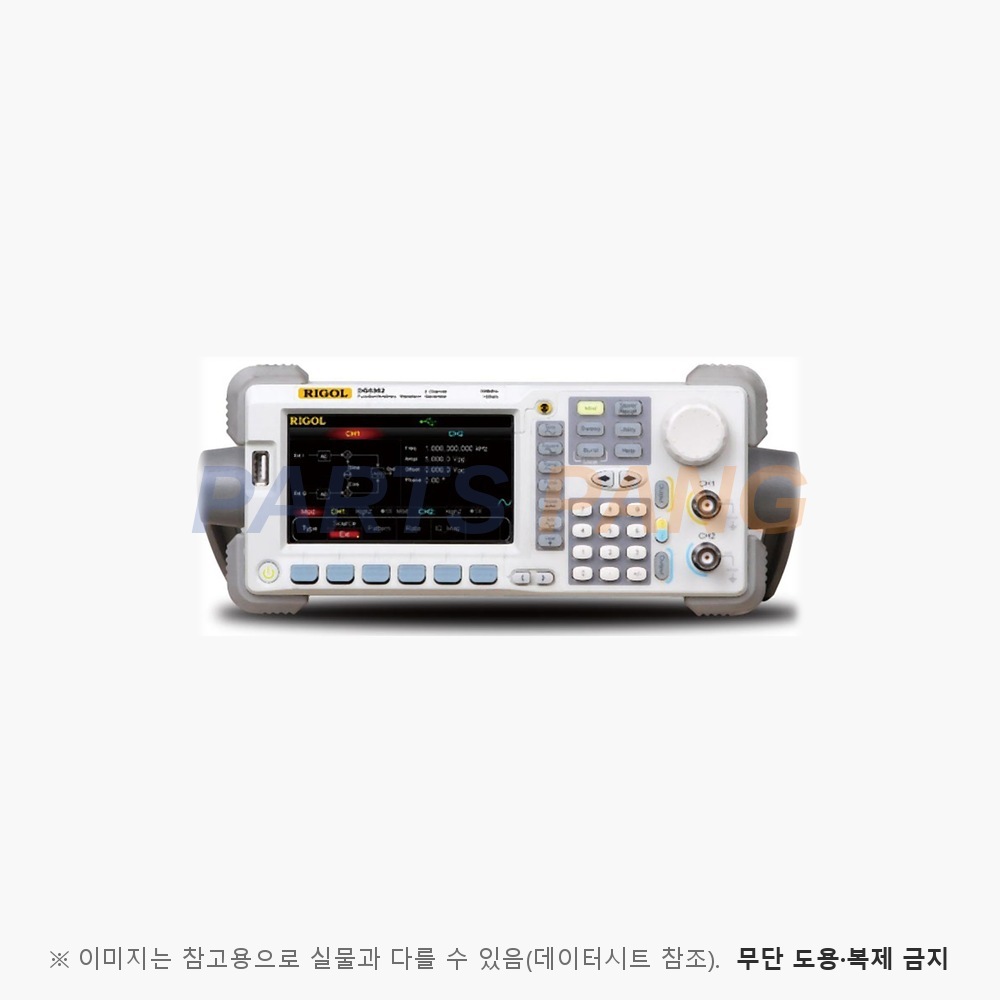

대표 사진은 같은 외형의 DG5352 사진입니다.
