이 DG822는 사인파 최대 25 MHz, 2채널의 RIGOL DG800 계열 함수·임의파형 발생기입니다. SiFi II 기술과 16 bits 수직 분해능, 4.3인치 터치스크린을 갖췄고 팬 없이 자연 냉각합니다.

최대 주파수

25 MHz

사인파 기준

채널 수

2

샘플링 속도

125 MSa/s

파형 메모리

2 Mpts

옵션 8 Mpts

수직 분해능

16 bits

출력 진폭

1 mVpp ~ 10 Vpp

50 Ω 부하, 10 MHz 이하10 MHz 초과 시 1 mVpp ~ 5 Vpp

인터페이스

USB Host, USB Device

USB-GPIB 지원

주파수 정확도

±1 ppm

18~28℃

위상 잡음

<-105 dBc/Hz (typ.)

10 MHz, 10 kHz 오프셋

구형파

1 µHz ~ 10 MHz

펄스

1 µHz ~ 10 MHz

램프

1 µHz ~ 500 kHz

임의파형 출력

1 µHz ~ 10 MHz

고조파 발생

최대 8차

PRBS 출력

2 kbps ~ 20 Mbps

2톤 출력

1 µHz ~ 20 MHz

변조

AM, FM, PM, ASK, FSK, PSK, PWM

주파수 카운터

최대 240 MHz

전원

AC 100 ~ 240 V, 45 ~ 65 Hz

소비 전력

30 W 미만

냉각

자연 냉각

크기 (W×H×D)

237.4 × 97 × 268 mm

무게

1.75 kg

DG800 계열은 DG81x(10 MHz)·DG82x(25 MHz)·DG83x(35 MHz)로 나뉘고 끝자리 2가 2채널, 1이 1채널입니다. RIGOL 북미 공식 제품 페이지 모델 표에는 DG822가 단종(OBSOLETE)으로 표시되고 대체 모델로 DG822 Pro가 안내돼 있습니다.

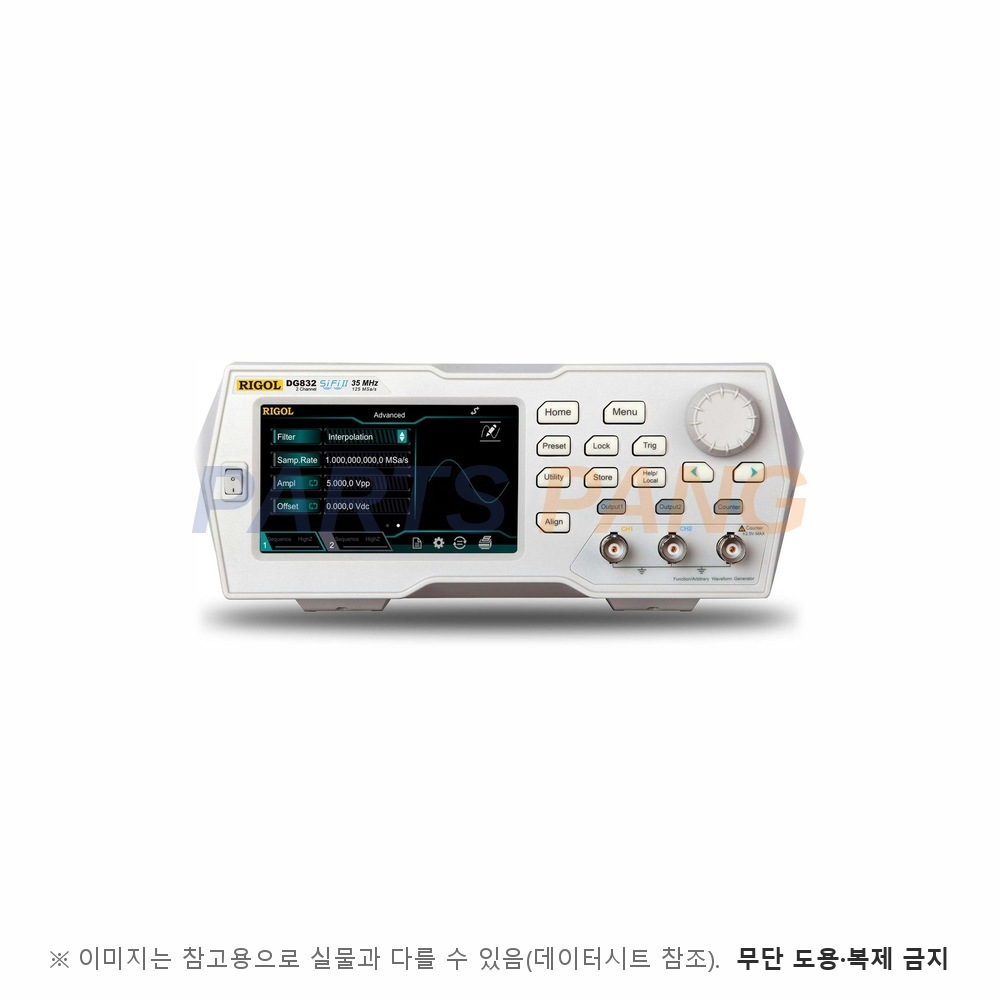

대표 사진은 같은 외형의 DG832 사진입니다.
