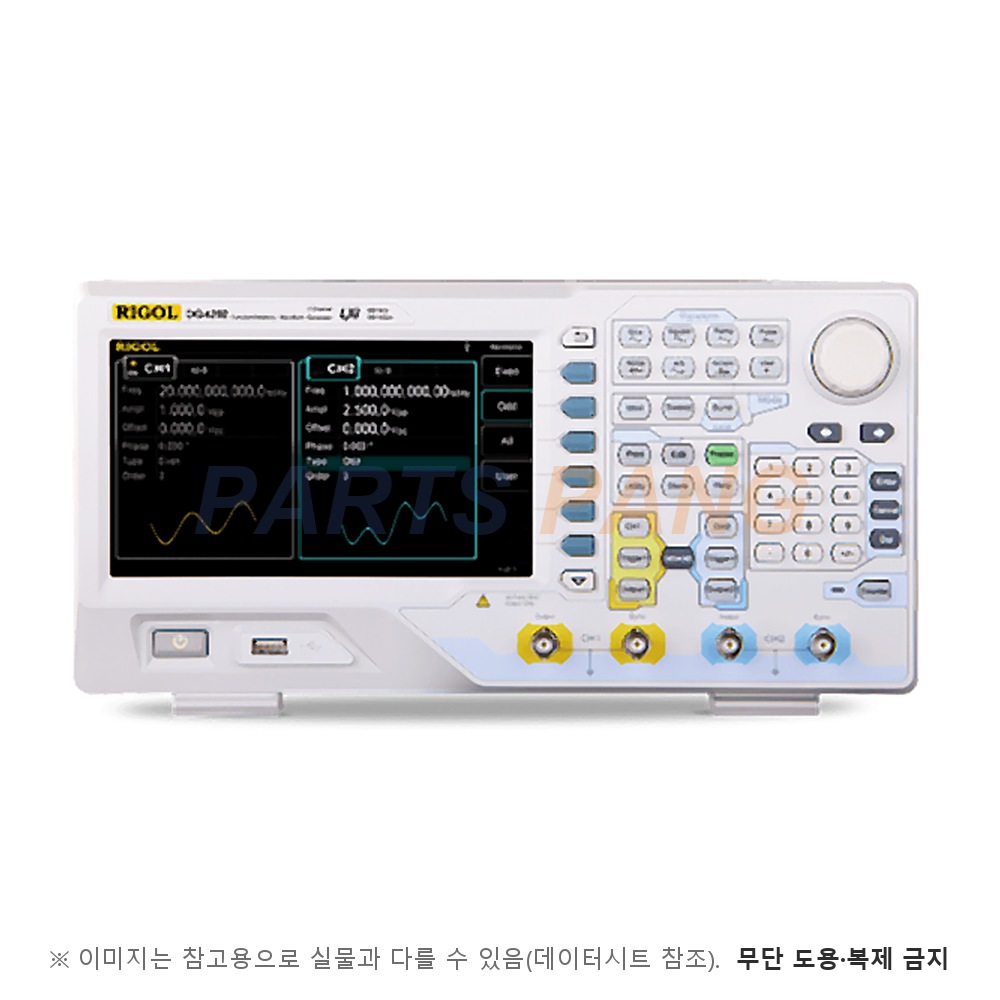

이 DG4202는 사인파 최대 200 MHz, 성능이 같은 2채널을 갖춘 RIGOL DG4000 계열 함수·임의파형 발생기입니다. 최대 16차 고조파 발생과 디지털 변조, 200 MHz 카운터를 기본으로 갖췄습니다.

최대 주파수

200 MHz

사인파 기준

채널 수

2

샘플링 속도

500 MSa/s

파형 메모리

16k points

수직 분해능

14 bits

출력 진폭

1 mVpp ~ 10 Vpp

50 Ω 부하, 주파수별 상한≤20 MHz 1 mVpp~10 Vpp≤70 MHz 1 mVpp~5 Vpp≤120 MHz 1 mVpp~2.5 Vpp≤200 MHz 1 mVpp~1 Vpp

인터페이스

USB Host, USB Device, LAN

주파수 정확도

±2 ppm

18~28℃

위상 잡음

≤-115 dBc/Hz (typ.)

10 MHz, 10 kHz 편차

구형파

1 µHz ~ 60 MHz

상승·하강 <8 ns (typ.)

펄스

1 µHz ~ 50 MHz

펄스 폭 ≥10 ns

임의파형 출력

1 µHz ~ 50 MHz

고조파 발생

최대 16차, 100 MHz까지

변조

AM, FM, PM, ASK, FSK, PSK, PWM

BPSK, QPSK, 3FSK, 4FSK, OSK 포함

주파수 카운터

최대 200 MHz

전원

AC 100 ~ 240 V, 45 ~ 440 Hz

소비 전력

50 W 미만

디스플레이

7인치 TFT 800×480

크기 (W×H×D)

313 × 160.7 × 116.7 mm

무게

3.2 kg

동작 온도

10 ~ 40℃

DG4000 계열은 사인파 상한으로 DG4202(200 MHz)·DG4162(160 MHz)·DG4102(100 MHz)·DG4062(60 MHz)가 갈리며 모두 2채널·500 MSa/s입니다. 임의파형 길이는 16k points라 긴 패턴보다 짧은 반복 파형에 맞습니다.
