DMN53D0LV-7 은 Diodes Incorporated 의 SOT563 소신호 N채널 2소자 MOSFET 입니다. 50V 350mA 급 N채널 두 개를 SOT563 에 담은 2소자 형이며 2kV ESD 보호와 낮은 게이트 문턱을 갖춘 전원 관리용 MOSFET 입니다. SOT563 외형에 표면실장 방식이며 포장은 릴 2,000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 2kV ESD 보호 구조이며 10V · 4.5V · 2.5V 세 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

50V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다 · 드레인 누설은 VDS 50V 에서 1.0µA 이하다

연속 드레인 전류 (ID)

350mA

TA 25℃ 조건 소자당 연속 정격이며 펄스 전류는 규정하지 않는다

온저항 RDS(on)

1.6Ω 최대

VGS 10V · ID 500mA 조건 최대값이며 VGS 4.5V · ID 200mA 에서는 최대 2.5Ω · VGS 2.5V · ID 100mA 에서는 최대 4.5Ω 이다 · 표준값은 규정하지 않는다

게이트 구동

총 게이트 전하 0.6nC

VGS 4.5V · VDS 10V · ID 250mA 조건 표준값이며 게이트-소스 전하 0.2nC · 게이트-드레인 전하 0.1nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설 전류는 ±20V 에서 10µA 이하다

VGS(th)

0.8 ~ 1.5V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건의 문턱 전압이며 온저항 보증 구동 전압과 구분한다

전압 한계

VDSS 50V · VGSS ±20V

전류 한계

연속 350mA (TA 25℃)

소비 전력 한계

430mW

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 430mW 와 열저항 294℃/W 는 FR-4 2oz 동박 최소 권장 패드 조건이다

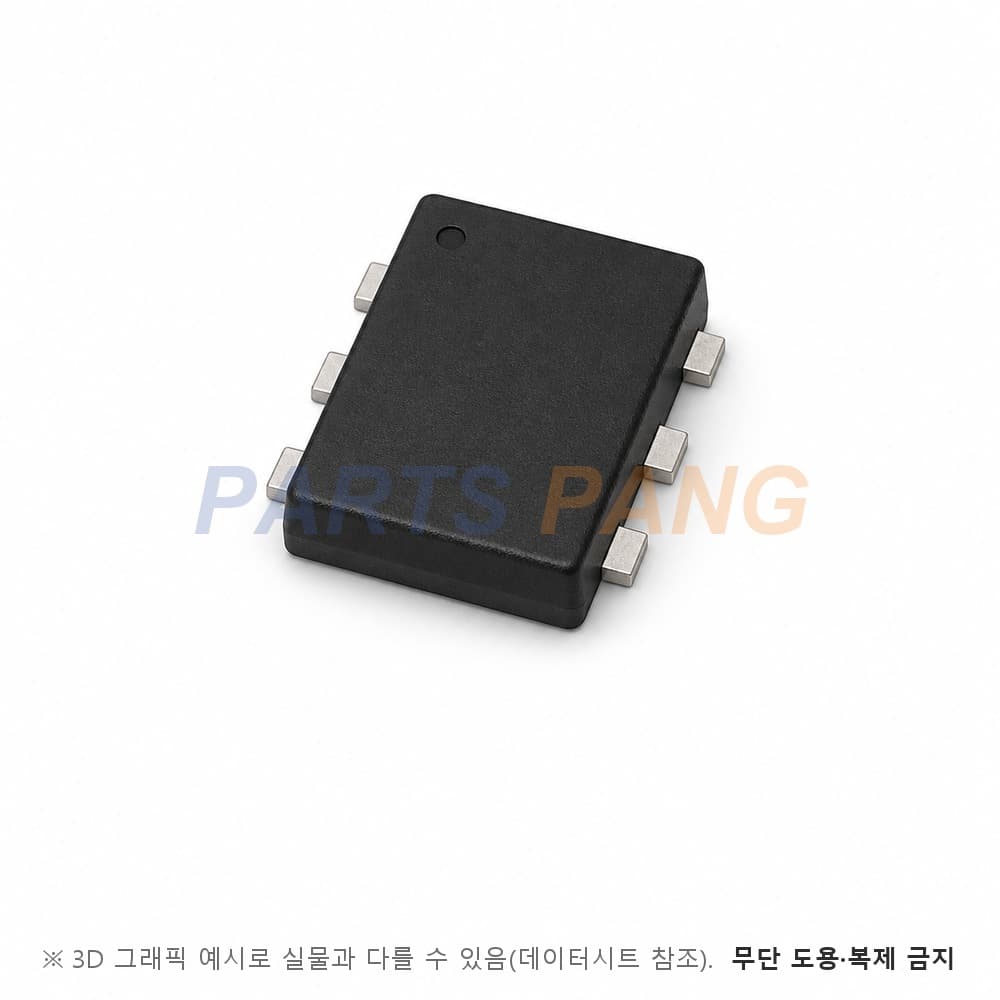

패키지

SOT563

표준 SOT563 외형이며 무게 0.006g · 마킹 53B 다

실장

표면실장

포장은 릴 2,000개(테이프&릴 · 접미 -7)

입력 용량 대표 46pF · 출력 용량 대표 5.3pF · 귀환 용량 대표 4.0pF(VDS 25V) 이며 스위칭은 VDD 30V · VGS 10V · RG 25Ω · ID 200mA 조건의 대표값으로 턴온 지연 2.7ns · 상승 2.5ns · 턴오프 지연 19ns · 하강 11ns 다. 바디 다이오드 순방향 전압은 1.4V 최대 · 최소 0.5V(IS 500mA) 다.
