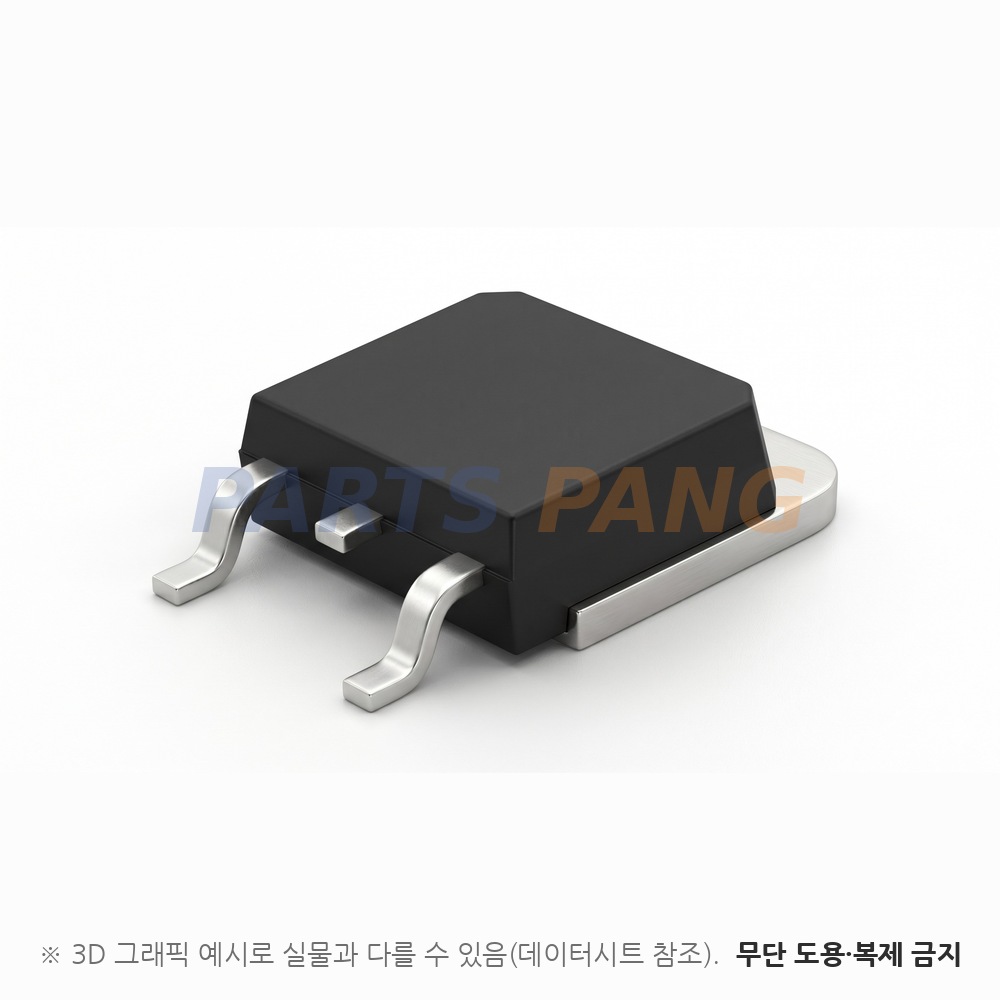

DMN6068LK3-13 은 Diodes Incorporated 의 TO252 전력용 N채널 MOSFET 입니다. 60V 정상 상태 6.0A 급 N채널이며 모터 제어·트랜스 구동·DC-DC 컨버터용으로 방열 탭이 있는 TO252 외형에 10V 구동 0.068Ω 온저항을 담은 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(13인치 릴 · 16mm 테이프) 입니다.

채널 형식

N채널 증가형

단일 N채널 · 전 수량 UIS 시험을 거치며 10V · 4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

60V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 60V 에서 0.5µA 이하다

연속 드레인 전류 (ID)

6.0A

TA 25℃ · VGS 10V · 50×50×1.6mm FR-4 2oz 고피복 동박·정지 공기 정상 상태다 · t≤10s 값은 8.5A(TA 25℃) · 6.8A(TA 70℃)이며 펄스는 22.2A 다

온저항 RDS(on)

0.068Ω 최대

VGS 10V · ID 12A 조건 최대값이며 VGS 4.5V · ID 6A 조건에서는 최대 0.100Ω 이다

게이트 구동

총 게이트 전하 10.3nC

VGS 10V · VDS 30V · ID 12A 조건 표준값이며 4.5V 구동 기준은 5.55nC · 게이트-소스 전하 1.6nC · 게이트-드레인 전하 3.5nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 AEC-Q101 기준 상한은 ±16V 로 따로 규정돼 있다 · 누설은 ±100nA 이하다

VGS(th)

1.0 ~ 3.0V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건의 문턱 전압이며 온저항 보증 구동 전압과 구분한다

전압 한계

VDSS 60V · VGSS ±20V

전류 한계

펄스 22.2A

소비 전력 한계

4.12W

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 4.12W · 열저항 30.3℃/W 는 50mm 사각 2온스 동박 정상 상태 조건이고 10초 이내 통전에서는 8.49W · 14.7℃/W · 25×25×1.6mm FR-4 1oz 고피복 동박에서는 2.12W · 59.0℃/W 다 · 접합-리드 열저항 3.09℃/W · 애벌런치 5.0A · 37.5mJ 다

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.33g · 마킹 N6068L 다

실장

표면실장

포장은 릴 2,500개(13인치 릴 · 16mm 테이프)

입력 용량 대표 502pF · 출력 용량 대표 45.7pF · 귀환 용량 대표 27.1pF 이며 스위칭은 VDD 30V · VGS 10V · ID 12A · RG 6.0Ω 조건의 대표값으로 턴온 지연 3.6ns · 상승 10.8ns · 턴오프 지연 11.9ns · 하강 8.7ns 다. 순방향 전달 컨덕턴스는 19.7S · 바디 다이오드 순방향 전압은 표준 0.98V · 최대 1.15V(IS 12A) 이고 역회복 시간 145ns · 역회복 전하 929nC 다.
