DMN6068SE-13 은 Diodes Incorporated 의 SOT223 전력용 N채널 MOSFET 입니다. 60V 5.6A 급 N채널이며 모터 제어·트랜스 구동·무정전 전원용으로 방열 탭이 있는 SOT223 외형에 10V 구동 0.068Ω 온저항을 담은 MOSFET 입니다. SOT223 외형에 표면실장 방식입니다.

채널 형식

N채널 증가형

단일 N채널이며 10V · 4.5V 두 구동 조건의 온저항이 규정돼 있다 · 문서는 AEC-Q 를 참조한 JEDEC 기준 적격이라고 적는다

드레인-소스 전압 (VDSS)

60V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 60V 에서 0.5µA 이하다

연속 드레인 전류 (ID)

5.6A

TA 25℃ · VGS 10V · 25mm 사각 2온스 동박 기판에서 10초 이내 통전 조건이며 같은 조건 TA 70℃ 에서는 4.5A 다 · 정상 상태 기준은 4.1A 이고 펄스는 20.8A 다

온저항 RDS(on)

0.068Ω

VGS 10V · ID 12A 조건 값이며 VGS 4.5V · ID 6A 조건에서는 0.100Ω 이다

게이트 구동

총 게이트 전하 10.3nC

VGS 10V 조건 표준값이며 4.5V 구동 기준 5.55nC · 게이트-소스 전하 1.6nC · 게이트-드레인 전하 3.5nC 다

게이트-소스 전압 (VGS)

20V

게이트-소스 절대 최대 정격이며 AEC-Q101 기준 상한은 16V 로 따로 규정돼 있다 · 누설은 100nA 이하다

VGS(th)

1.0 ~ 3.0V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이며 온도가 오르면 내려간다

드레인-소스 전압

60V

게이트-소스 전압 20V펄스 드레인 전류 20.8A총 소비 전력 2.0W접합·보관 온도 -55 ~ +150℃소비 전력 2.0W 는 25mm 사각 2온스 동박 정상 상태 조건이며 열저항은 정상 상태 62.5℃/W · 10초 이내 통전 34℃/W 다 · 접합-리드 열저항 11.5℃/W · 바디 다이오드 연속 4.9A · 펄스 20.8A · 애벌런치 5.0A · 37.5mJ 다

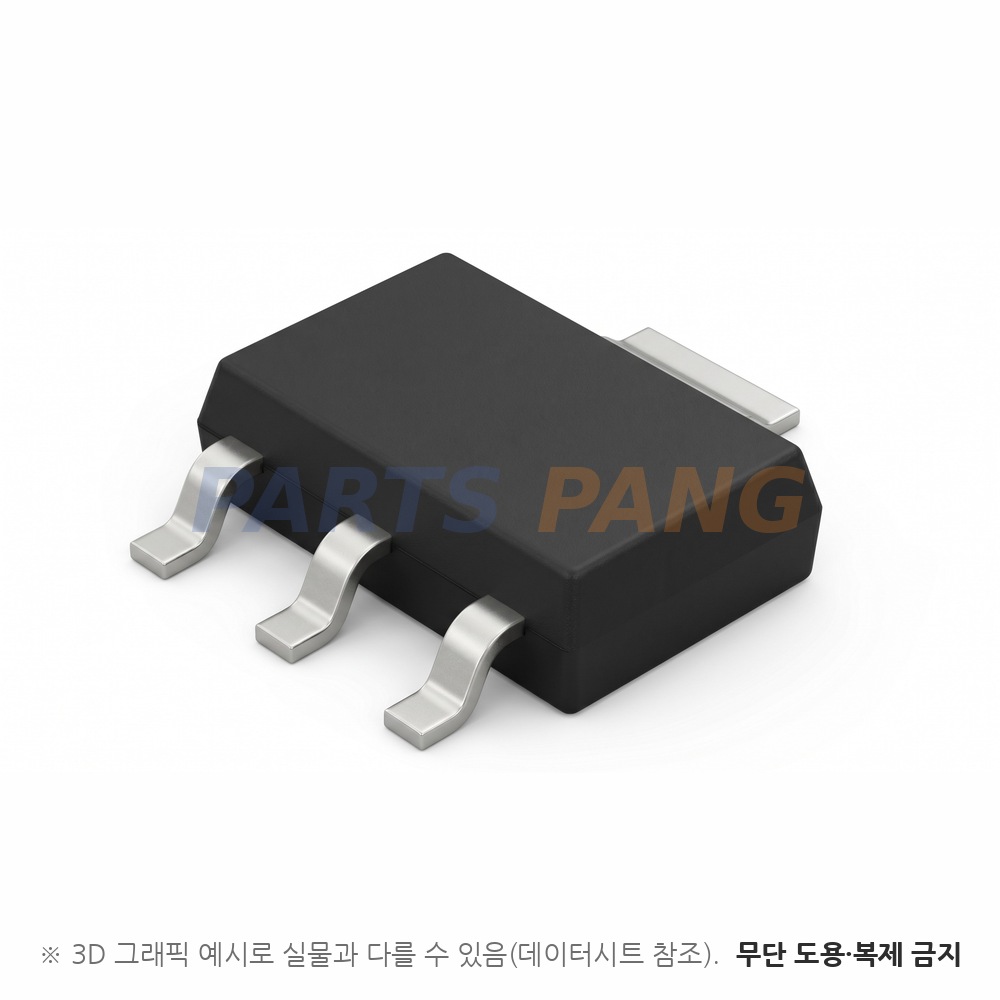

패키지

SOT223

방열 탭이 있는 표준 SOT223 외형이며 무게 0.112g · 마킹 N6068 다

실장

표면실장

포장은 테이프&릴 4,000개 단위

입력 용량 502pF · 출력 용량 45.7pF · 귀환 용량 27.1pF(VDS 30V) 이며 스위칭은 VDD 30V · VGS 10V · ID 12A 조건에서 턴온 지연 3.6ns · 상승 10.8ns · 턴오프 지연 11.9ns 다. 순방향 전달 컨덕턴스는 19.7S · 바디 다이오드 순방향 전압은 표준 0.98V · 최대 1.15V 이고 역회복 시간 145ns · 역회복 전하 929nC 다. 차량용 판은 별도 데이터시트의 DMN6068SEQ 로 따로 규정된다.
