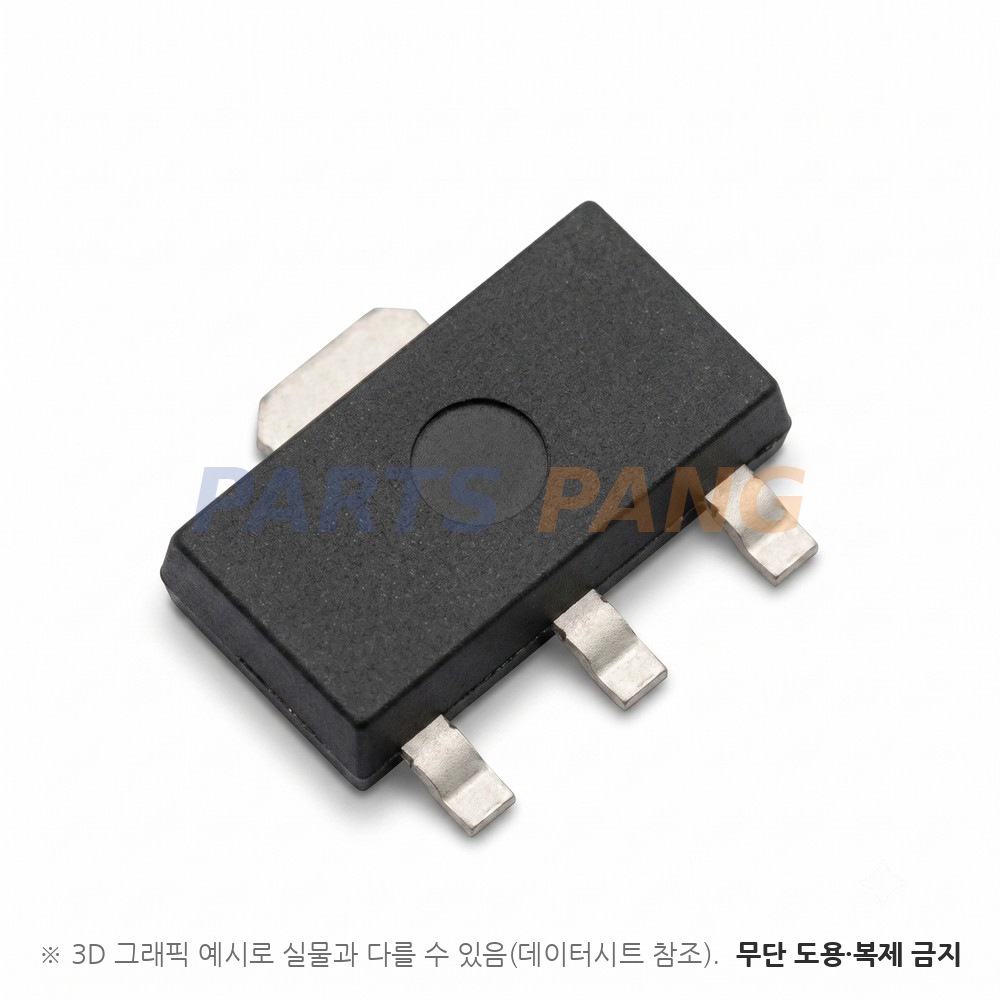

DMN6070SY-13 은 Diodes Incorporated 의 SOT89 전력용 N채널 MOSFET 입니다. 60V 4.1A 급 N채널이며 방열 탭이 있는 SOT89 외형에 10V 구동 85mΩ 최대 온저항을 담은 MOSFET 이며 문서가 드는 용도는 DC-DC 컨버터·전원 관리·백라이트입니다. SOT89 외형에 표면실장 방식이며 포장은 릴 2,500개(릴 포장 · 접미 -13) 입니다.

채널 형식

N채널 증가형

단일 N채널 · 방열 탭으로 열을 빼며 10V · 4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

60V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 1µA 이하다

연속 드레인 전류 (ID)

4.1A

TA 25℃ · VGS 10V · 2온스 기판 뒷면 1인치 각 동판(열 비아) 정상 상태 조건이며 TA 70℃ 에서는 3.3A 다 · 펄스는 15A 이고 바디 다이오드 연속 전류는 2.5A · 펄스는 15A 다

온저항 RDS(on)

85mΩ 최대

VGS 10V · ID 2.5A 조건 최대값이며 표준 70mΩ 이다 · VGS 4.5V · ID 1.5A 조건은 최대 110mΩ · 표준 76mΩ 이다

게이트 구동

총 게이트 전하 12.3nC

VGS 10V · VDS 30V · ID 3A 조건 표준값이며 4.5V 구동 기준 5.6nC · 게이트-소스 전하 1.7nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 16V 에서 100nA 이하다

VGS(th)

1.0 ~ 3.0V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

60V

게이트 정격

±20V

전류·전력 정격

펄스 15A · 소비 전력 2.1W

온도

접합·보관 -55 ~ +150℃

소비 전력 2.1W · 열저항 58℃/W 는 2온스 기판 뒷면 1인치 각 동판(열 비아) 정상 상태 조건이고 10초 이내 통전에서는 34℃/W 다 · 최소 권장 패드에서는 0.9W · 122℃/W 이며 접합-케이스 열저항은 12℃/W 다 · 애벌런치는 11A · 6mJ 다

패키지

SOT89

방열 탭이 있는 표준 SOT89 외형이며 무게 0.052g · 마킹 67Y 다

실장

표면실장

포장은 릴 2,500개(릴 포장 · 접미 -13)

입력 용량 588pF · 출력 용량 26.5pF · 귀환 용량 20pF(VDS 30V · 1MHz) · 게이트 저항 1.5Ω 이며 스위칭은 VDD 30V · VGS 10V · RL 50Ω · RG 20Ω 조건에서 턴온 지연 3.5ns · 상승 4.1ns · 턴오프 지연 35ns · 하강 11ns 다. 바디 다이오드는 순방향 전압 표준 0.75V · 최대 1.2V · 역회복 시간 18ns · 역회복 전하 12nC 다.
