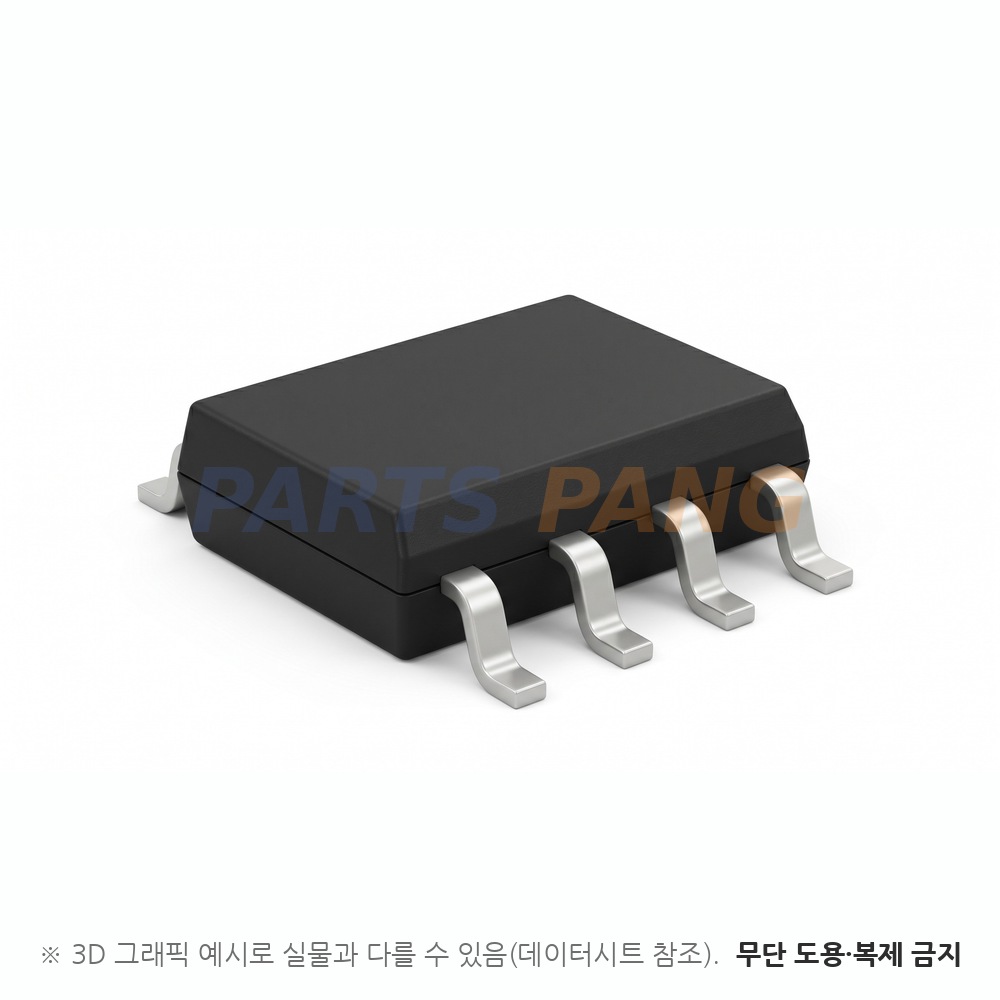

DMP6110SSD-13 은 Diodes Incorporated 의 SO-8 전력용 P채널 2소자 MOSFET 입니다. -60V -3.3A 급 P채널 두 개를 SO-8 에 담은 2소자 형이며 AEC-Q101 기준 인증이 명시돼 있고 DC-DC 컨버터·전원 관리·백라이트 용도로 안내돼 있습니다. SO-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형 2소자

독립 P채널 2소자 · 애벌런치 정격이 규정돼 있고 -10V · -4.5V 두 구동 조건의 온저항을 준다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -48V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-3.3A

TA 25℃ · VGS -10V · 2온스 동박 1인치 사각 기판 조건(TA 70℃ -2.7A)이며 케이스 온도 기준으로는 TC 25℃ -7.8A · TC 70℃ -6.3A 다 · 펄스는 380µs · 듀티 1% 조건 -24A 이고 바디 다이오드 연속 전류는 -1.8A 다

온저항 RDS(on)

105mΩ 최대

VGS -10V · ID -4.5A 조건 최대값이며 VGS -4.5V · ID -3.5A 조건에서는 최대 130mΩ 이다

게이트 구동

총 게이트 전하 17.2nC

VGS -10V · VDS -30V · ID -12A 조건 대표값이며 -4.5V 구동 기준 8.2nC · 게이트-소스 전하 3.0nC · 게이트-드레인 전하 3.1nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±16V 에서 100nA 이하다

VGS(th)

-1 ~ -3V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트 정격

±20V

전류·전력 정격

펄스 -24A · 소비 전력 1.8W

온도

접합·보관 -55 ~ +150℃

1인치 사각 동박 기준 소비 전력은 한 소자 동작 1.7W(TA 70℃ 1.1W) · 두 소자 같은 전력 동작 1.8W 이고 열저항은 한 소자 정상 상태 74℃/W · 10초 미만 37℃/W · 두 소자 71℃/W 다 · 최소 권장 패드에서는 1.2W · 104℃/W 이며 접합-케이스 15℃/W · 애벌런치는 L 0.1mH 조건 -19A · 18mJ 다

패키지

SO-8

표준 SO-8 외형이며 무게 0.074g · 마킹 P6110SD 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

별도 최대값 표시가 없는 다음 용량·저항·스위칭 값은 대표값이다. 입력 용량 969pF · 출력 용량 57pF · 귀환 용량 44pF(VDS -30V · 1MHz) · 게이트 저항 13.7Ω 이며 스위칭은 VGS -10V · VDS -30V · RGEN 3Ω · ID -12A 조건에서 턴온 지연 4.4ns · 상승 23ns · 턴오프 지연 34ns · 하강 42ns 다. 바디 다이오드는 IS -12A 조건 역회복 시간 13.2ns · 역회복 전하 6.18nC 이고 순방향 전압은 표준 -0.7V · 최대 -1.2V 다.
