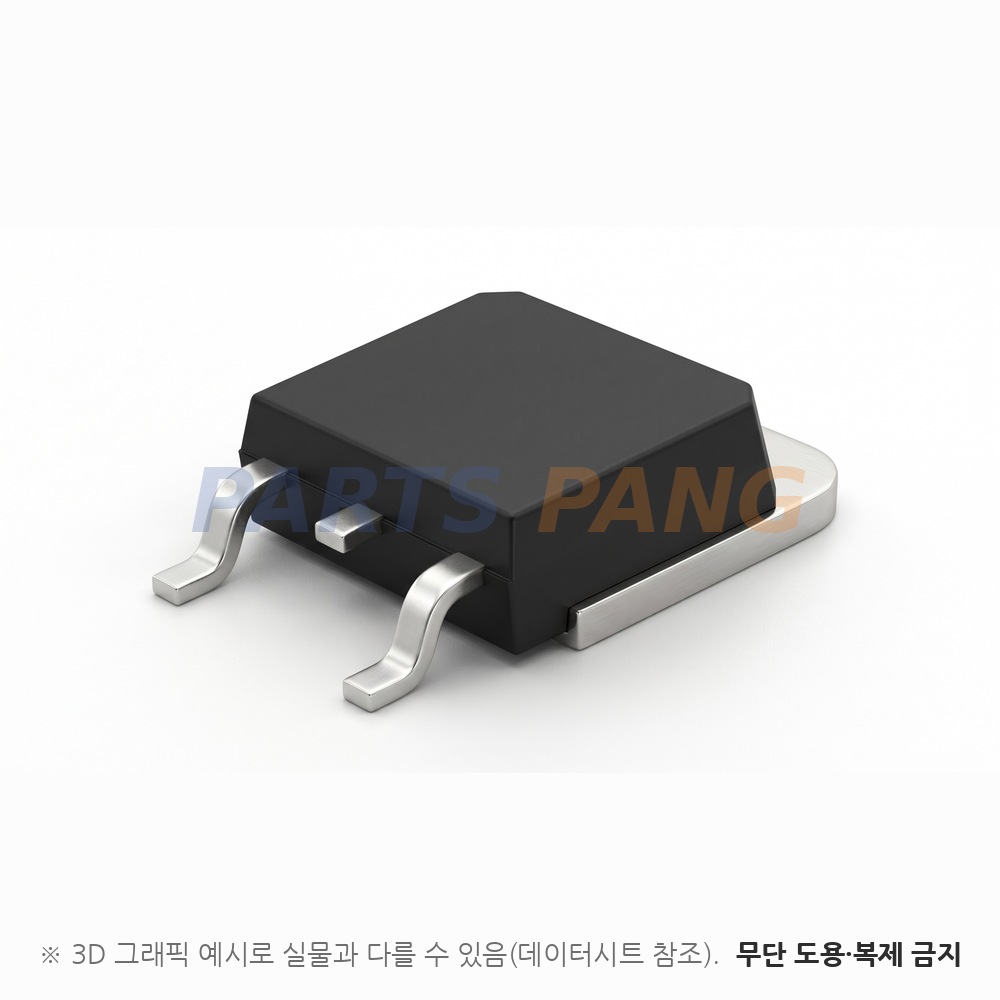

DMPH6050SK3Q-13 은 Diodes Incorporated 의 TO252 차량 전장용 P채널 MOSFET 입니다. -60V -23.6A 급 P채널이며 접합 온도 175℃ 까지 쓰는 차량 전장 DC-DC 컨버터용으로 방열 탭이 있는 TO252 외형의 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 전 수량 UIS 시험을 거친 AEC-Q101 인증판이며 PPAP 대응이 명시돼 있다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -60V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-23.6A

TC 25℃ · VGS -10V · 정상 상태 값이며 주위 온도 기준으로는 TA 25℃ -7.2A 다 · 펄스는 -40A 이고 바디 다이오드 연속 전류는 -3.8A 다

온저항 RDS(on)

50mΩ 최대

VGS -10V · ID -7A 조건 최대값이며 VGS -4.5V · ID -7A 조건에서는 최대 70mΩ 이다

게이트 구동

총 게이트 전하 25nC

VGS -10V · VDS -30V · ID -5A 조건 표준값이며 -4.5V 구동 기준 12nC · 게이트-소스 전하 3.8nC · 게이트-드레인 전하 4.9nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-1 ~ -3V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트-소스 전압 ±20V펄스 드레인 전류 -40A총 소비 전력 3.8W접합·보관 온도 -55 ~ +175℃소비 전력 3.8W · 열저항 39℃/W 는 2온스 동박·1인치 각 동판 정상 상태 조건이고 최소 권장 패드에서는 1.9W · 80℃/W 다 · 접합-케이스 열저항은 3℃/W 이며 애벌런치는 0.1mH 조건 -25A · 31mJ 다

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.315g · 마킹 H6050S 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 1377pF · 출력 용량 87pF · 귀환 용량 68pF(VDS -30V · 1MHz) · 게이트 저항 12Ω 이며 스위칭은 VDS -30V · VGS -10V · RG 3Ω · ID -5A 조건에서 턴온 지연 5.3ns · 상승 8.6ns · 턴오프 지연 49.4ns · 하강 29.7ns 다. 바디 다이오드는 역회복 시간 14.2ns · 역회복 전하 7.9nC 이고 순방향 전압은 표준 -0.7V · 최대 -1.2V 다.
