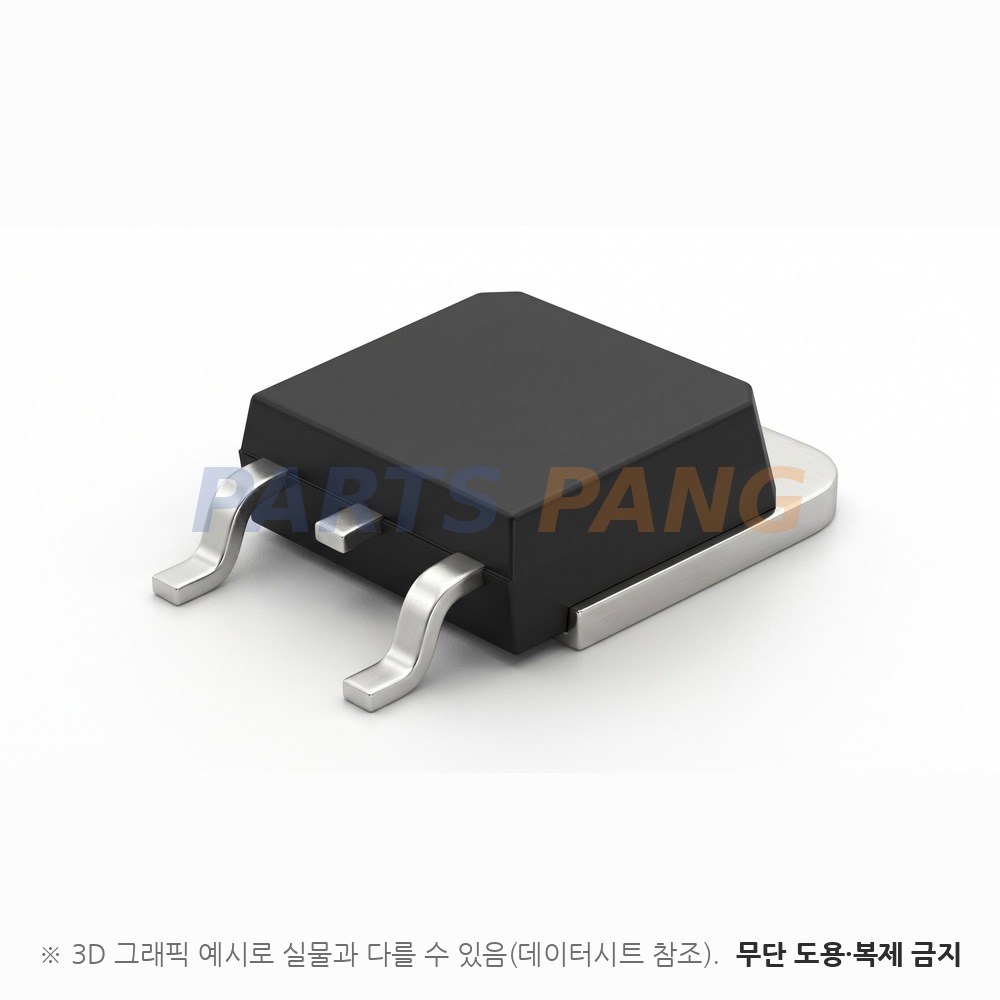

DMP6180SK3Q-13 은 Diodes Incorporated 의 TO252 차량 전장용 P채널 MOSFET 입니다. -60V -14A(TC 25℃) 급 P채널이며 AEC-Q101 인증과 PPAP 대응이 명시된 차량용 판으로 DC-DC 컨버터·전원 관리·아날로그 스위치 용도로 안내돼 있습니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 차량용 등급 판이며 -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -48V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-14A

TC 25℃ · VGS -10V · 정상 상태 값이며 TC 100℃ 에서는 -10A 다 · 바디 다이오드 연속 전류는 4.1A · 펄스는 10µs · 듀티 1% 조건 25A 로 표기돼 있다

온저항 RDS(on)

110mΩ 최대

VGS -10V · ID -12A 조건 최대값이며 표준 60mΩ 이다 · VGS -4.5V · ID -8A 조건은 최대 140mΩ · 표준 80mΩ 이다

게이트 구동

총 게이트 전하 17.1nC

VGS -10V · VDS -30V · ID -12A 조건 대표값이며 -4.5V 구동 기준 8.1nC · 게이트-소스 전하 3.2nC · 게이트-드레인 전하 3.9nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 100nA 이하다

VGS(th)

-1.2 ~ -2.7V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트 정격

±20V

전류·전력 정격

펄스 25A(표기 그대로) · 소비 전력 40W(TC 25℃)

온도

접합·보관 -55 ~ +150℃

소비 전력 40W 는 케이스 온도 25℃ 기준이고 TC 100℃ 에서는 16W 다 · 접합-케이스 열저항 3.1℃/W · 2온스 동박 1인치 사각 패드 기판 2.7W · 50℃/W(10초 미만 24℃/W) 이고 최소 권장 패드에서는 1.7W · 76℃/W(10초 미만 33℃/W) 다

패키지

TO252

방열 탭이 있는 표준 TO252(DPAK) 외형이며 무게 0.33g 다 · 마킹 표기는 데이터시트에 P618SK 와 NH4011SS 가 함께 적혀 있어 입고 시 확인이 필요하다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

별도 최대값 표시가 없는 다음 용량·저항·스위칭 값은 대표값이다. 입력 용량 984.7pF · 출력 용량 58pF · 귀환 용량 45.5pF(VDS -30V · 1MHz) · 게이트 저항 12.9Ω 이며 스위칭은 VGS -10V · VDS -30V · RGEN 3Ω · RL 2.5Ω 조건에서 턴온 지연 5.9ns · 상승 21.2ns · 턴오프 지연 30.9ns · 하강 39.1ns 다. 순방향 전달 어드미턴스는 15S 이고 바디 다이오드는 IS -12A 조건 역회복 시간 19.9ns · 역회복 전하 1.7nC · 순방향 전압 최대 -1.0V(IS -1A) 다.
