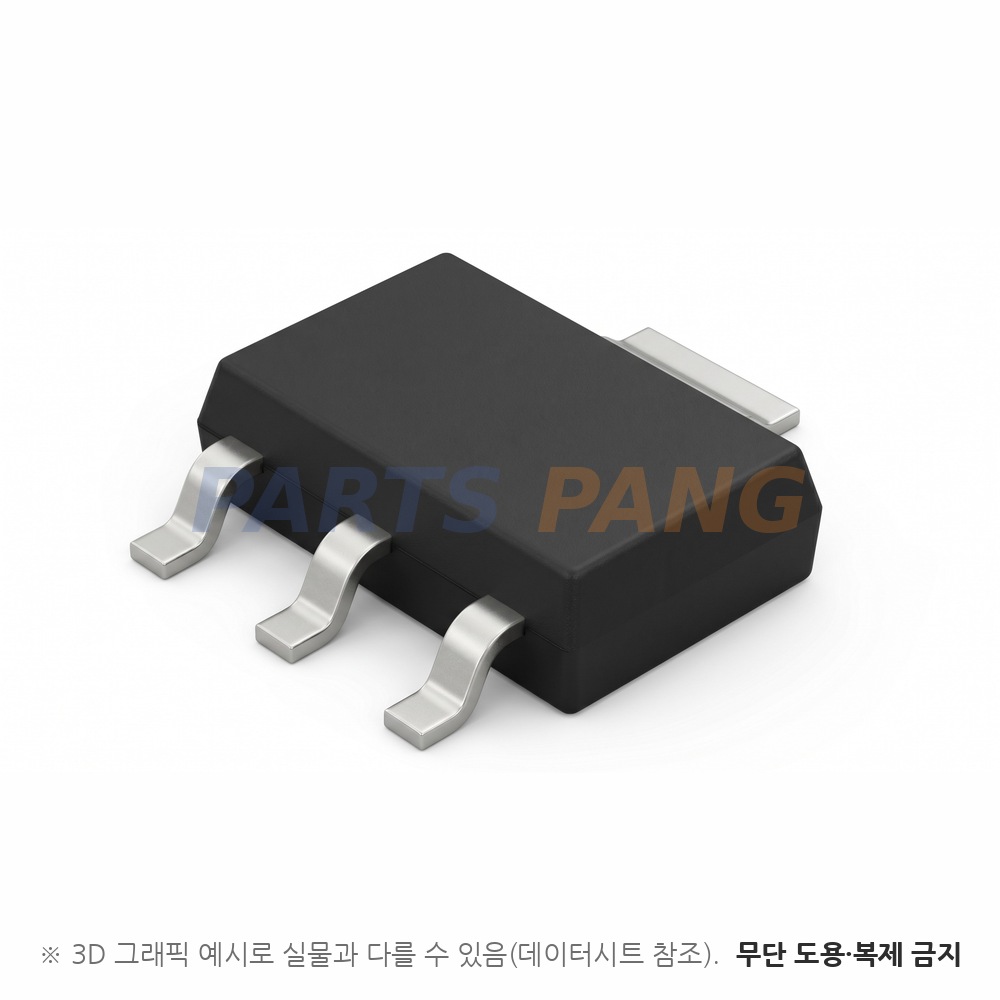

DMP6185SE-13 은 Diodes Incorporated 의 SOT223 전력용 P채널 MOSFET 입니다. -60V -3A 급 P채널이며 전원 관리용으로 방열 탭이 있는 SOT223 외형에 -10V 구동 150mΩ 최대 온저항을 담은 MOSFET 입니다. SOT223 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 애벌런치 정격이 규정돼 있고 -10V · -4.5V 두 구동 조건의 온저항을 준다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -48V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-3A

TA 25℃ · VGS -10V · 1인치 사각 동박 조건이며 TA 70℃ 에서는 -2.4A 다 · 펄스는 -15A 이고 바디 다이오드 연속 전류는 -2A 다

온저항 RDS(on)

150mΩ 최대

VGS -10V · ID -2.2A 조건 최대값이며 표준 110mΩ 이다 · VGS -4.5V · ID -1.8A 조건은 최대 185mΩ · 표준 130mΩ 이다

게이트 구동

총 게이트 전하 14nC

VGS -10V · VDS -30V · ID -12A 조건 표준값이며 -4.5V 구동 기준 6.2nC · 게이트-소스 전하 2.8nC · 게이트-드레인 전하 3.1nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-1 ~ -3V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트-소스 전압 ±20V펄스 드레인 전류 -15A총 소비 전력 2.2W접합·보관 온도 -55 ~ +150℃소비 전력 2.2W · 열저항 60℃/W 는 1인치 사각 동박 정상 상태 조건이고 TA 70℃ 에서는 1.4W · 10초 이내 통전 30℃/W 다 · 최소 권장 패드에서는 104℃/W · TA 70℃ 0.8W 이며 접합-케이스 열저항 7.6℃/W · 애벌런치 -16A · 13mJ 다

패키지

SOT223

방열 탭이 있는 표준 SOT223 외형이며 무게 0.112g · 마킹 P6185 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 708pF · 출력 용량 39pF · 귀환 용량 32pF(VDS -30V · 1MHz) · 게이트 저항 표준 17Ω · 최대 28Ω 이며 스위칭은 VDS -30V · RL 2.5Ω · VGS -10V · RG 3Ω 조건에서 턴온 지연 5.2ns · 상승 23ns · 턴오프 지연 33ns · 하강 39ns 다. 바디 다이오드는 역회복 시간 22ns · 역회복 전하 17nC 이고 순방향 전압은 표준 -0.75V · 최대 -0.95V 다.
